Kontaminasi hidraulik sering kali dibicarakan setelah katup macet, pompa menjadi berisik, atau silinder mulai bergerak tidak merata. Pada saat itu, cairan bukan lagi sekedar detail perawatan. Hal ini menjadi bukti bahwa sistem tersebut tidak dikendalikan pada tahap awal.
Untuk peralatan OEM, kebersihan dimulai sebelum commissioning. Oli baru memerlukan penyaringan sebelum digunakan. Selang, alat kelengkapan, tangki, dan komponen mesin dapat menimbulkan partikel. Pernapasan, penutup akses, atau port yang terbuka dapat menyebabkan kontaminasi masuk selama servis. Keausan di dalam sistem kemudian dapat menciptakan lebih banyak partikel dan mengedarkannya melalui celah sensitif.
Bagi tim OEM, kebersihan akan lebih berguna bila dianggap sebagai persyaratan desain dan penerimaan, bukan sebagai instruksi umum untuk “menjaga oli tetap bersih.” Spesifikasi yang berguna mengidentifikasi metode pelaporan, titik pengambilan sampel, pihak yang bertanggung jawab, dan tindakan yang harus diambil bila hasilnya di luar batas yang disepakati.
Artikel ini menjelaskan logika teknik tanpa menetapkan satu target kebersihan universal. Target yang tepat bergantung pada komponen yang paling sensitif terhadap kontaminasi, sirkuit hidrolik, fluida, siklus kerja, dan instruksi dari produsen komponen.
ISO 4406 melaporkan kontaminasi partikel padat menggunakan tiga nomor kode. Panduan standar kontaminasi Parker mengidentifikasi tiga pita ukuran sebagai partikel yang lebih besar dari 4 μm(c), lebih besar dari 6 μm(c), dan lebih besar dari 14 μm(c). Kode ini didasarkan pada jumlah partikel dalam volume cairan tertentu, bukan pada tampilan visual minyak.
Perbedaan itu penting. Oli dapat terlihat jernih dan masih mengandung partikel yang relevan dengan katup, pompa, pemandu, dan seal. Sebaliknya, satu hasil penghitungan partikel bukanlah diagnosis lengkap dari sistem hidrolik. Hasilnya hanya menggambarkan sampel yang diperoleh berdasarkan metode dan kondisi pengujian yang dinyatakan.
Nomor kodenya adalah pita kebersihan logaritmik. Perubahan satu kode bukanlah perubahan linier kecil pada populasi partikel. Oleh karena itu, pembeli sebaiknya menghindari memperlakukan 16/18/13 sebagai label dekoratif atau membandingkan dua laporan tanpa memeriksa metode pengujian, dasar kalibrasi, lokasi sampel, dan tanggal.
Parker juga menunjukkan bahwa kode kontaminasi yang dapat diterima bervariasi menurut jenis sistem dan sensitivitas komponen. Sirkuit bertekanan rendah dengan jarak bebas yang besar tidak dapat diberikan ekspektasi kebersihan yang sama seperti sistem proporsional atau kontrol servo berkinerja tinggi. Spesifikasi harus berasal dari desain sistem dan bukan dari tabel internet umum.
Drum pengiriman atau tangki curah mungkin berisi partikel dari pabrik, pengangkutan, peralatan pemindahan, atau penanganan. “Minyak baru” menggambarkan status komersialnya; hal ini tidak secara otomatis membuktikan bahwa ia memenuhi tingkat kebersihan yang disyaratkan oleh mesin.
Prosedur penerimaan harus mengidentifikasi tingkat cairan, batch pemasok, kondisi penyimpanan dan metode filtrasi yang digunakan sebelum pengisian. Jika target kebersihan merupakan bagian dari spesifikasi pembelian, hasilnya harus dikaitkan dengan sampel dan metode pengujian yang terdokumentasi.

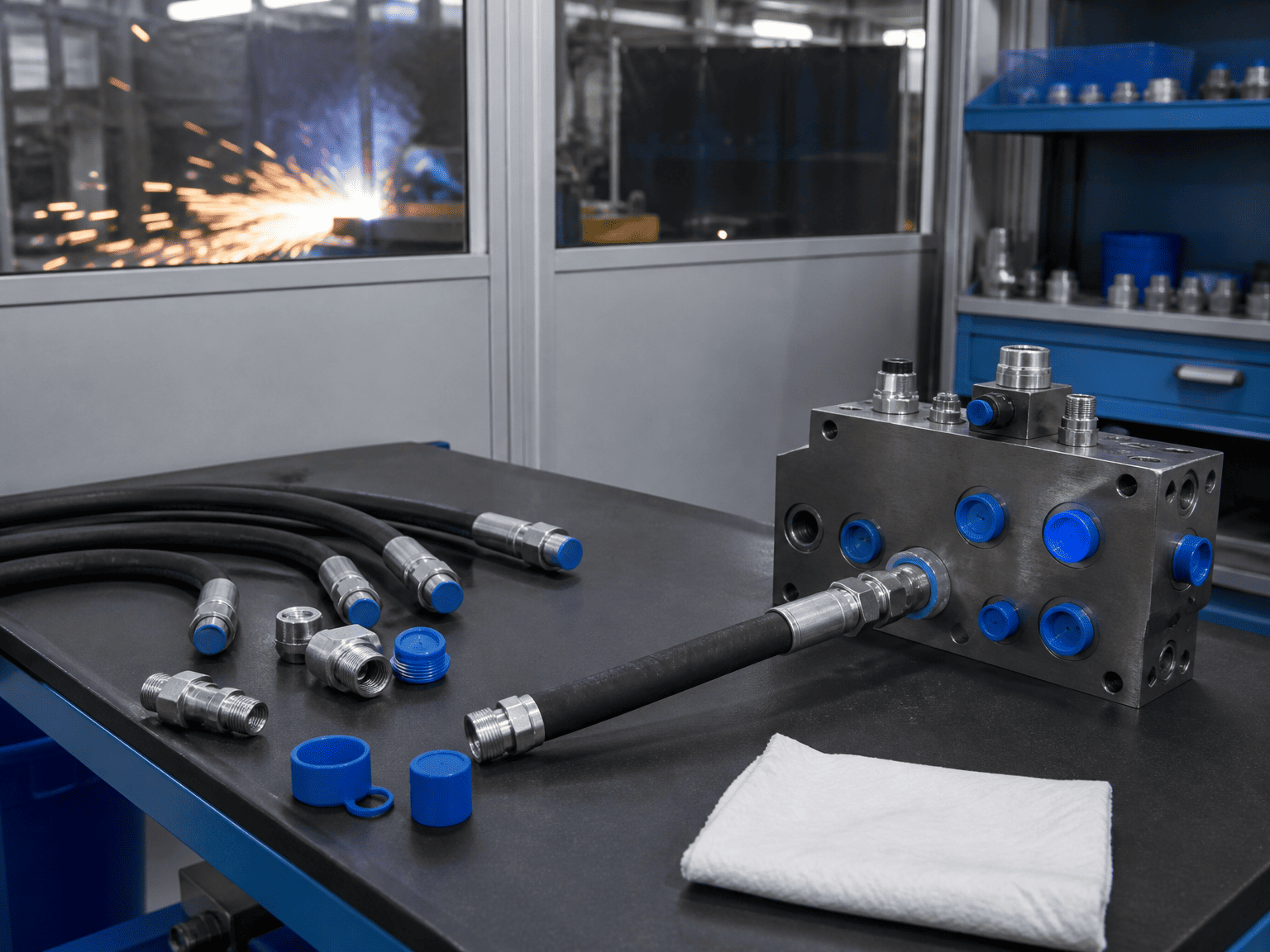

Pemotongan, threading, flaring, pengelasan, penggilingan dan permesinan dapat meninggalkan serpihan, gerinda, kerak atau debu di dekat sambungan hidrolik. Selang mungkin terlihat bersih dari luar saat membawa partikel dari proses pembuatan atau pemotongannya. Tutup dan sumbat juga dapat menjadi sumber kontaminasi bila disimpan di bangku yang kotor dan kemudian dipasang.
Membersihkan tidak sama dengan menyeka bagian luar suatu bagian. Bagian dalam selang, manifold, pipa dan fitting harus diperhatikan sebelum sirkuit ditutup.
Setiap reservoir bernafas seiring perubahan tingkat cairan dan suhu. Pengaturan pernafasan yang buruk dapat menyebabkan masuknya debu atau kelembapan di udara. Leher pengisi yang terbuka, tutup yang hilang, dan penutup akses yang kotor menimbulkan risiko serupa selama pemeliharaan.
Tata letaknya harus membuat servis rutin menjadi bersih dan terkendali. Filter pernafasan, titik pengisi yang terlindungi, dan penutup akses yang disegel bukanlah peningkatan kosmetik; mereka adalah bagian dari batas pengendalian kontaminasi.
Keausan, kavitasi, permukaan rusak, degradasi selang, dan kerusakan komponen dapat menimbulkan partikel setelah pengoperasian. Filter mungkin menghilangkan sebagian materi ini, namun filtrasi tidak dapat menggantikan diagnosis. Peningkatan jumlah partikel secara tiba-tiba seharusnya memicu peninjauan terhadap sumbernya, bukan hanya perubahan filter.

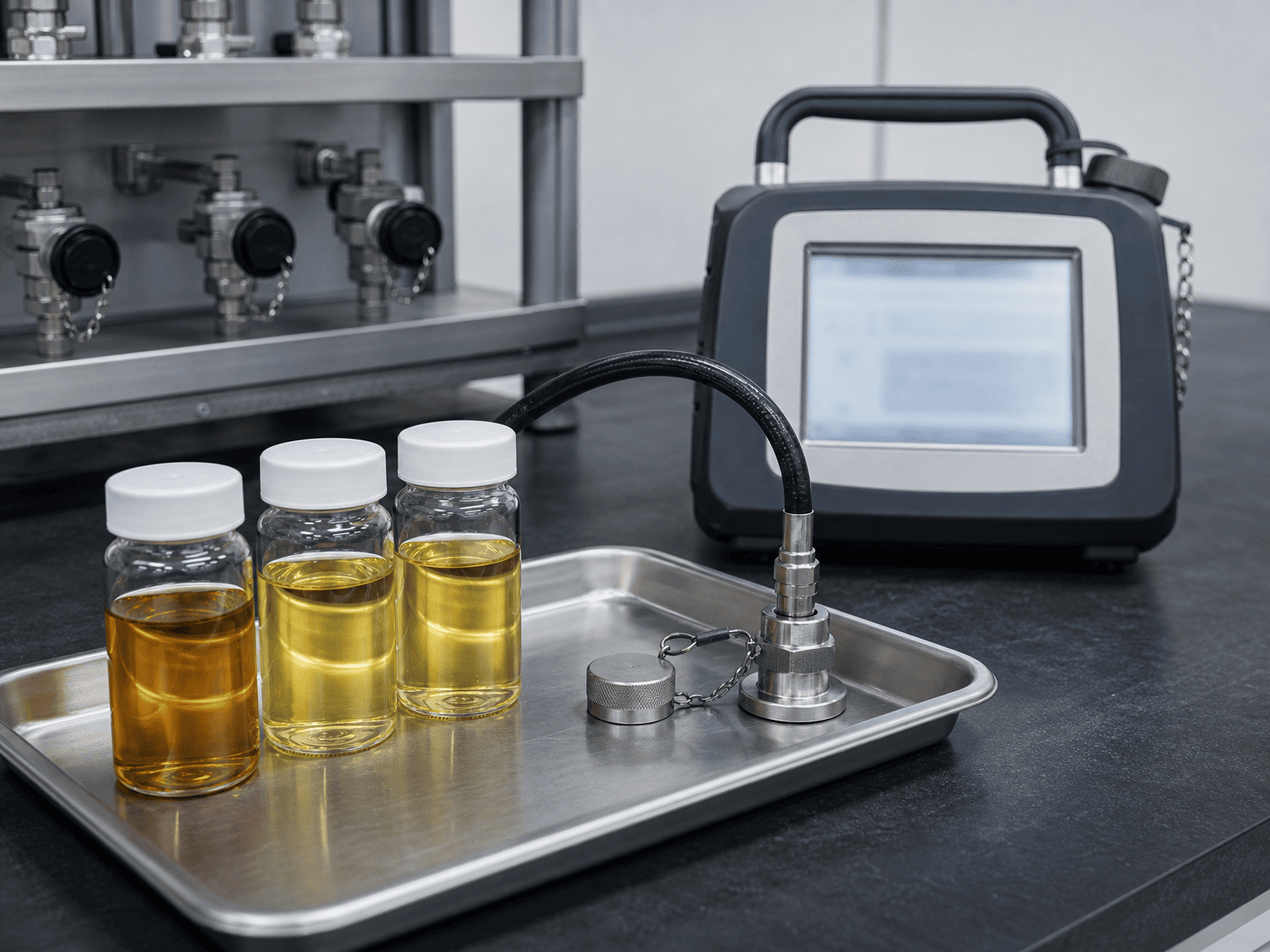

Pengujian yang tepat pada sampel yang buruk masih merupakan dasar yang buruk untuk mengambil keputusan. Pengambilan sampel harus direncanakan di sekitar lokasi yang mewakili kondisi fluida yang sedang dievaluasi.
Untuk uji penerimaan OEM, tentukan hal berikut sebelum mesin diisi:
- Titik pengambilan sampel dan apakah itu hulu atau hilir filtrasi
- Suhu cairan dan kondisi pengoperasian selama pengambilan sampel
- Prosedur pembilasan yang diperlukan untuk sambungan pengambilan sampel
- Persyaratan botol, selang, dan pemasangan yang bersih
- Standar uji, dasar kalibrasi dan metode laboratorium atau instrumen
- Jumlah sampel dan persyaratan pengulangan
- Orang yang bertanggung jawab mencatat hasil dan menyetujui pelepasan
Sampel yang diambil dari sudut tangki yang tenang mungkin tidak mewakili fluida yang bergerak melalui katup. Sampel yang diambil segera setelah sistem terganggu mungkin juga menunjukkan kondisi sementara. Titik pengambilan sampel, waktu dan keadaan mesin harus dicatat bersama hasilnya.
Untuk penyelidikan penggantian silinder atau servis, sampel harus dikaitkan dengan kejadian yang sedang dipelajari. Catat jam kerja mesin, perawatan terkini, penggantian filter, kebisingan yang tidak biasa, kondisi suhu, dan komponen yang memicu pemeriksaan. Jumlah partikel tanpa konteks pengoperasian sulit untuk ditafsirkan.
Spesifikasi filter harus ditinjau bersama dengan aliran, tekanan, perilaku bypass, kapasitas penahan kotoran, akses penggantian elemen dan sensitivitas kontaminasi pada sirkuit. Angka nominal mikron terkecil belum tentu merupakan jawaban terbaik.
Tinjauan desain harus menanyakan:
1. Di manakah kemungkinan besar kontaminasi masuk?
2. Komponen manakah yang memiliki jarak internal terkecil atau paling sensitif?
3. Apakah filter melindungi komponen selama kondisi aliran normal, start dingin, dan bypass?
4. Apakah tim pemeliharaan dapat mengidentifikasi elemen yang diblokir sebelum jalur bypass menjadi jalur normal?
5. Apakah filter dapat diakses tanpa membuka sistem ke lingkungan yang tidak terkendali?
6. Apakah pengaturan filtrasi jalur balik, jalur tekanan, atau offline sesuai dengan risiko kontaminasi sebenarnya?
Filter juga harus kompatibel dengan kondisi aliran dan tekanan rangkaian. Elemen yang berukuran terlalu kecil dapat menyebabkan penurunan tekanan yang berlebihan. Elemen yang tidak dapat diakses mungkin dibiarkan digunakan terlalu lama. Filter tanpa indikator kondisi praktis dapat menyebabkan kegagalan yang tertunda.
Pernafasan reservoir, perlindungan hisap, filtrasi balik, dan filtrasi loop ginjal offline memecahkan berbagai masalah. Mereka tidak boleh diperlakukan sebagai komponen yang dapat dipertukarkan.
Silinder hidrolikkebersihan harus terlihat dalam proses pembuatan dan pemasangan. Daftar periksa OEM yang serius dapat mencakup:
Poin terakhir mudah untuk dilewatkan. Sebuah mesin dapat lulus uji cairan dan kemudian terkontaminasi saat selang disambungkan, penutup dilepas, atau komponen diganti. Oleh karena itu, catatan pelepasan harus mencakup waktu pengambilan sampel akhir dan pekerjaan yang dilakukan sesudahnya.
Bagi pemasok silinder, praktik perlindungan port dan sambungan yang bersih penting karena kontaminasi dapat mencapai seal, pemandu, katup, dan permukaan batang akhir melalui sirkuit hidrolik. Silinder tidak lepas dari disiplin kebersihan mesin disekitarnya.
Hindari menulis pesanan pembelian yang hanya menyatakan “oli hidrolik bersih diperlukan”. Persyaratan yang dapat digunakan harus menyatakan:
- Standar kebersihan dan kode pelaporan
- Dasar ukuran partikel dan metode pengujian
- Lokasi sampel dan kondisi mesin
- Target kebersihan atau persyaratan produsen komponen yang disepakati
- Apakah target berlaku pada saat pengiriman, setelah pembilasan, saat commissioning, atau selama pengoperasian
- Respon terhadap hasil yang di luar batas
- Catatan yang diperlukan, termasuk tanggal sampel, instrumen atau laboratorium, dan identifikasi cairan
Target harus dipilih dari komponen yang paling sensitif dan tugas sebenarnya dari mesin. Jika sistem berisi komponen proporsional atau servo, gunakan persyaratan kebersihan yang dipublikasikan sebagai masukan desain. Jika sebuah silinder merupakan bagian dari sirkuit yang lebih besar, jangan berasumsi bahwa kategori silinder umum menentukan tingkat kebersihan seluruh mesin.
Apabila belum diketahui targetnya maka tindakan rekayasa yang tepat adalah dengan memperoleh data sheet komponen dan skema hidrolik. Menebak kode dari tabel generik akan menghasilkan spesifikasi yang terlihat tepat tetapi mungkin tidak melindungi sistem.
Jangan langsung menyatakan seluruh mesin rusak. Konfirmasikan terlebih dahulu identitas sampel, metode pengambilan sampel, status instrumen, dan dasar pelaporan. Kemudian bandingkan hasilnya dengan sampel sebelumnya dari lokasi yang sama.
Mengganti elemen filter berulang kali tanpa menemukan sumbernya dapat menyembunyikan masalah keausan aktif atau masuknya filter. Data tren lebih berguna daripada satu nomor terisolasi ketika sistem sudah beroperasi.
Sebelum menyetujui silinder hidrolik, unit daya, atau sirkuit lengkap, tanyakan kepada pemasok dan tim mesin:
Pertanyaan-pertanyaan ini mengubah pengendalian kontaminasi dari janji pemeliharaan umum menjadi proses rekayasa yang dapat diverifikasi.
