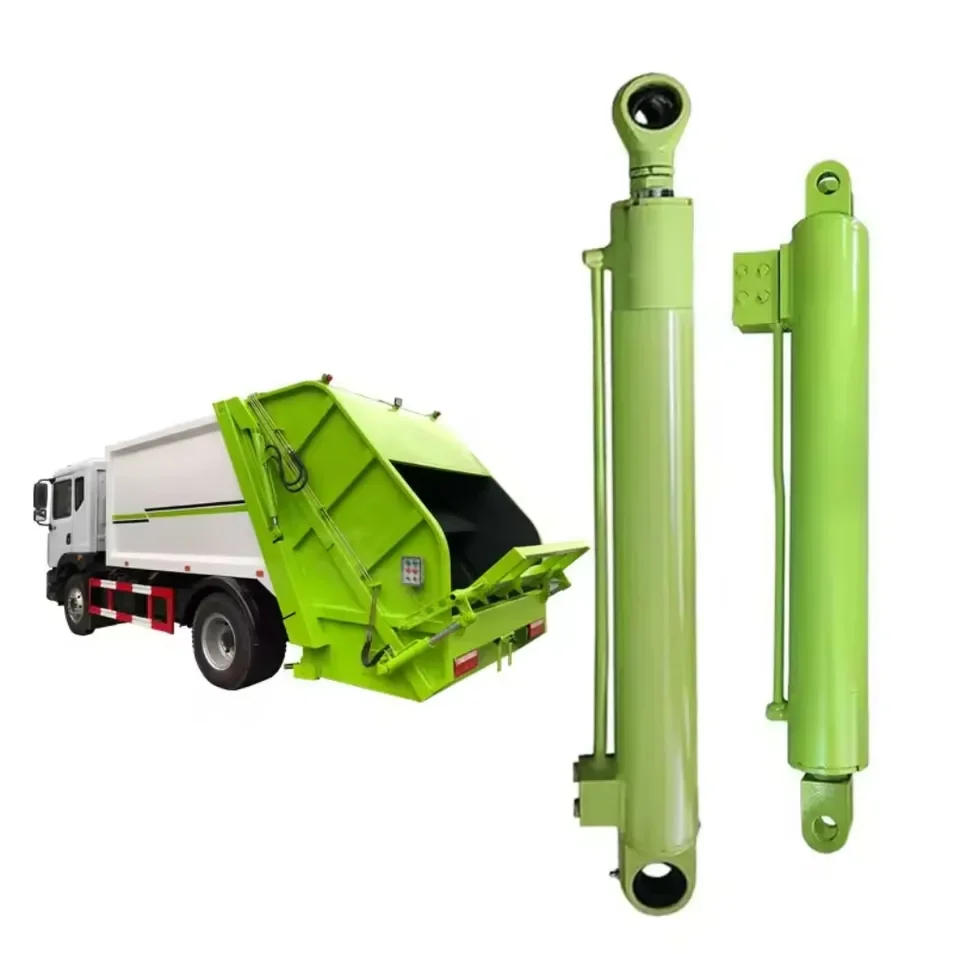

L-HYC00905 adalah silinder geser loader belakang untuk Truk sampah dengan lubang 5,5 inci, batang 2,5 inci, dan langkah 37 inci untuk aplikasi panel geser.
Bore:
5,5 inciRod:
2,5 inciStroke:

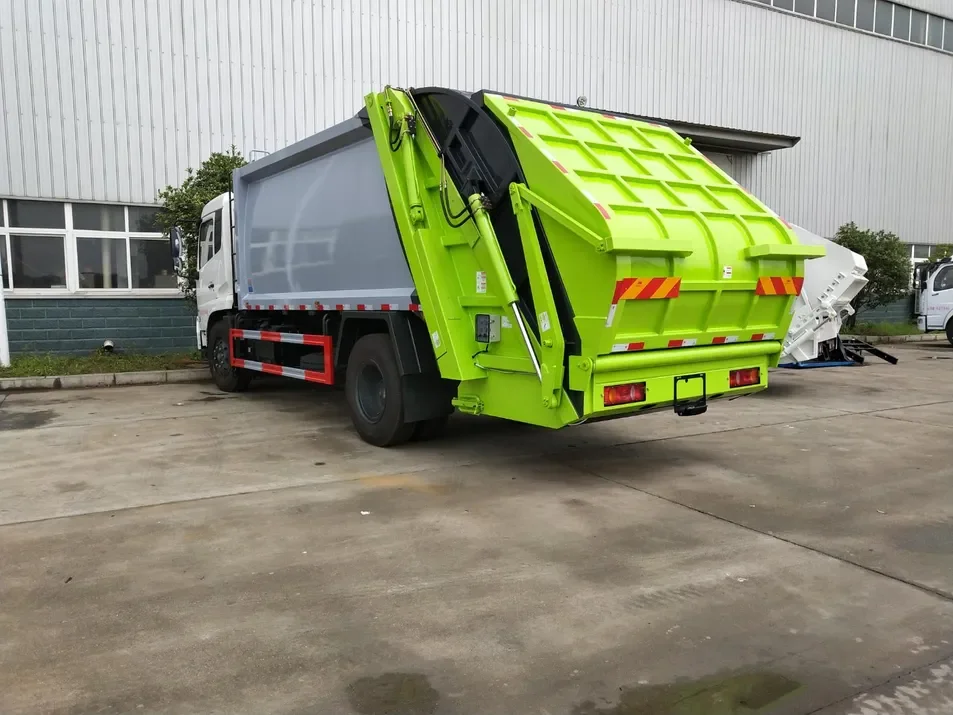

37 inciSilinder geser pada truk sampah pemuat belakang memiliki fungsi yang berbeda dengan silinder lengan pada pemuat depan. Ia bekerja di dalam bodi, menggerakkan panel geser melalui siklus pemuatan dan transfer. Artinya, ketersediaan ruang pemasangan, jalur kayuhan, dan titik sambungan sama pentingnya dengan kelas gaya silinder.
HCIC mencantumkan L-HYC00905 sebagai L Slide Cylinder untuk aplikasi truk sampah pemuat belakang. Katalog memberikan lubang 5,5 inci, batang 2,5 inci, dan langkah 37 inci.
| Parameter | Nilai katalog |
|---|---|
| Model | L-HYC00905 |
| Aplikasi | L Silinder Geser |
| Membosankan | 5,5 inci |
| Batang | 2,5 inci |
| Stroke | 37 inci |
Sumber: Katalog HCIC-2026, file PDF halaman 11, katalog cetak halaman 19. Informasi produk pemuat belakang HCIC juga mencantumkan L-HYC00905 dengan nilai lubang, batang, dan langkah yang sama.
Panel geser tidak hanya bergerak dalam garis lurus tanpa hambatan. Silinder bekerja di dalam bodi pemuat belakang, tempat material yang dikemas, gesekan pemandu, dan perubahan kondisi beban memengaruhi pergerakan. Jika kayuhannya terlalu pendek, panel mungkin tidak dapat menyelesaikan perjalanan yang diharapkan. Jika posisi pemasangan salah, silinder dapat mencapai sudut yang tidak menguntungkan atau kehilangan keuntungan mekanis yang berguna.
Lubang 5,5 inci dan langkah 37 inci menggambarkan silinder itu sendiri. Mereka tidak membuktikan sendiri bahwa itu akan cocok untuk setiap bodi loader belakang. Panduan geser, jarak pin, panjang retraksi, posisi port dan rangkaian kontrol hidrolik masih perlu diperiksa.
Inilah perbedaan praktis antara kecocokan katalog dan pengganti yang sudah dikonfirmasi.
Model ini relevan bagi pembeli yang bekerja dengan:
Hal ini sangat berguna ketika pembeli sudah memiliki referensi L Slide Cylinder dan ingin memverifikasi dimensi silinder sebelum melakukan pemesanan pengganti.
Untuk tinjauan silinder geser loader belakang, kirimkan dokumen berikut jika tersedia:
Foto silinder yang dipasang di dalam bodi seringkali lebih berguna daripada gambar close-up larasnya saja. Ini menunjukkan sudut pemasangan sebenarnya, jarak bebas yang tersedia dan hubungan antara silinder dan panel geser.
Informasi silinder pemuat belakang HCIC mencakup aplikasi geser, sapuan, dan pengepakan. Untuk L-HYC00905, tinjauan pertama harus tetap fokus pada konfigurasi L Slide Cylinder daripada mencampurkan spesifikasi dari mekanisme pemuat belakang lainnya.
Jika model asli sudah tidak tersedia, penggantinya harus diperiksa dari data pemasangan yang lengkap. Bore dan stroke hanyalah titik awal. Geometri sambungan dan ruang kerja menentukan apakah silinder dapat melakukan gerakan yang sama di badan truk.
Katalog HCIC mengidentifikasinya sebagai L Slide Cylinder untuk aplikasi truk sampah pemuat belakang.
Katalog mencantumkan lubang 5,5 inci, batang 2,5 inci, dan langkah 37 inci.
Tidak secara otomatis. Titik pemasangan, panjang retraksi, pengaturan port, tekanan pengoperasian, dan geometri geser juga harus sesuai.
Mereka mengoperasikan mekanisme berbeda di bodi pemuat belakang. Silinder geser menggerakkan mekanisme geser; silinder pengemas mengoperasikan mekanisme pengepakan. Dimensi dan persyaratan pemasangannya tidak boleh dianggap dapat dipertukarkan.
Tinjauan khusus dapat didasarkan pada gambar, sampel, referensi OEM, atau informasi dimensi lengkap. Konfigurasi akhir harus dikonfirmasi sebelum produksi.
