HCIC telah menerbitkan sumber daya khusus untukKerekan Listrik Amerika HCIC-310, menempatkan informasi pemasangan model berbasis inci dan tinjauan aplikasi di pusat percakapan pembeli.
Sumber daya ini ditujukan untuk pembuat kendaraan komersial, produsen bodi, tim pemeliharaan armada, dan distributor Amerika Utara yang perlu memeriksa kerekan terhadap sasis asli. Kontribusinya yang bermanfaat bukanlah jaminan bahwa satu kerekan dapat digunakan untuk setiap kendaraan. Hal ini memberi pembeli titik awal yang pasti: meninjau dimensi yang dipublikasikan, membandingkannya dengan sasis, dan mengidentifikasi perubahan yang diperlukan untuk pemasangan non-standar.
Ini adalah pembaruan sumber daya produk publik. Ini bukan pengumuman mengenai pesanan pelanggan, kontrak armada, hasil pengiriman, atau persetujuan pemasangan universal. Kesesuaian akhir masih bergantung pada rangka kendaraan, beban, geometri bodi, rangkaian hidrolik dan gambar pemasangan.
Pembeli kendaraan komersial mungkin memulai dengan permintaan “kerekan listrik Amerika”. Deskripsi itu tidak cukup untuk mengeluarkan pesanan pembelian. Kerekan harus terhubung ke rangka tertentu, bekerja melalui jalur pengangkatan yang ditentukan, dan beroperasi dengan kontrol hidraulik kendaraan.

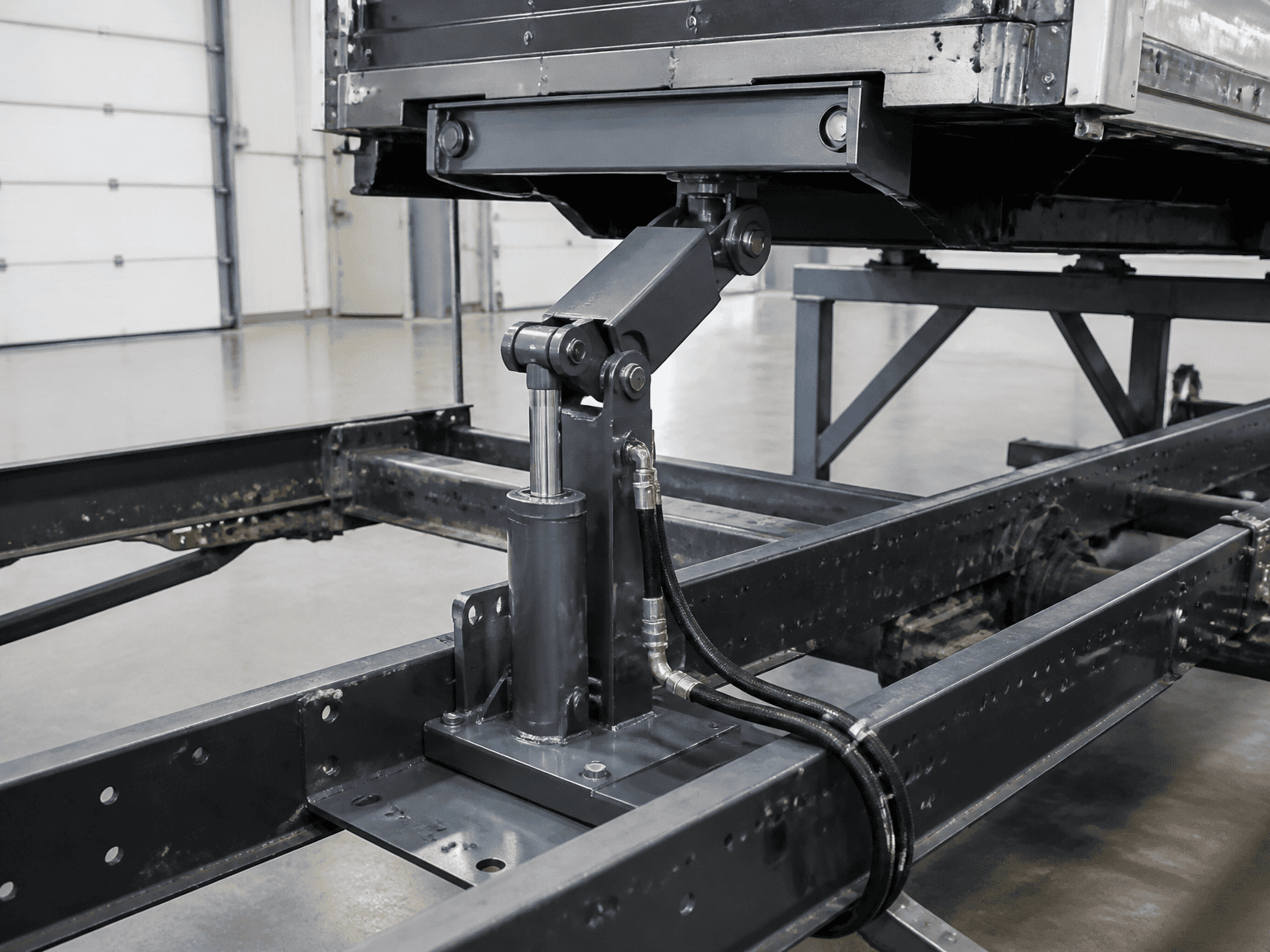

Masalah yang sama juga terjadi pada pekerjaan pengganti. Kerekan yang terlihat mirip dengan unit lama masih dapat menimbulkan masalah jika tapak dasar, pola lubang pemasangan, pergerakan lengan, atau antarmuka hidraulik berbeda. Perbandingan yang benar adalah antara data hoist yang dipublikasikan dan antarmuka sasis sebenarnya.
Itulah sebabnya sumber daya HCIC-310 menyajikan dimensi dalam inci dan membahas penyesuaian lengan pengangkat, ukuran dasar, dan posisi lubang pemasangan untuk tata letak sasis yang tidak beraturan. Informasi yang dipublikasikan memberikan tim OEM sesuatu yang konkret untuk diperiksa sebelum meminta penawaran.
Halaman HCIC mengidentifikasi model tersebut sebagai power hoist Amerika untuk aplikasi termasuk truk sampah, truk sampah, dan kendaraan komersial yang dimodifikasi. Ini menerbitkan dimensi referensi berikut:
- Panjang balok melintang atas:24.00 masuk
- Panjang perpanjangan lengan pengangkat utama:26,63 inci
- Panjang ditarik lengan pengangkat utama:19,63 inci
- Panjang dasar:28.50 masuk
- Lebar alas depan:14,25 inci
- Lebar alas belakang:5.00 masuk
- Ketebalan pemasangan depan:4.00 masuk
Angka-angka ini harus diperlakukan sebagai data referensi yang dipublikasikan untuk tinjauan HCIC-310, bukan sebagai pengganti gambar instalasi saat ini. Pembeli harus memastikan apakah dimensinya sesuai dengan sasis, bodi, susunan engsel, jarak aman, dan sambungan hidrolik pada kendaraan target.
Sumber daya juga menyatakan bahwa model dapat disesuaikan untuk struktur rangka khusus. Arahan yang tercantum bersifat praktis: langkah lengan pengangkat, ukuran dasar, dan posisi lubang pemasangan dapat ditinjau berdasarkan persyaratan sasis sebenarnya. Setiap perubahan harus dikonfirmasi pada gambar yang disetujui sebelum produksi.
Banyak kendaraan komersial Amerika Utara dirancang dan dipelihara berdasarkan dimensi inci. Menampilkan dimensi awal dalam inci mengurangi langkah konversi yang dapat dihindari selama perbandingan sasis pertama.
Hal ini tidak menghilangkan perlunya tinjauan teknis. Ini hanya membuat diskusi pertama menjadi lebih spesifik. Pembeli dapat mengirimkan pengukuran sasis, menandai titik pemasangan dan meminta pemasok untuk meninjau antarmuka terhadap referensi HCIC-310.
Truk sampah, kendaraan sampah, dan bak yang dimodifikasi mungkin memiliki lebar rangka, jarak bebas bak, jalur pengangkatan, dan kontrol hidraulik yang berbeda. Kerekan yang dipilih untuk satu tata letak tidak boleh dipindahkan ke kendaraan lain berdasarkan namanya saja.
Penyelidikan harus mengidentifikasi fungsi kendaraan, tipe bodi, selubung pemasangan yang tersedia, persyaratan pengangkatan dan sambungan hidrolik. Jika gambar tidak tersedia, foto yang jelas dengan titik referensi terukur masih dapat meningkatkan tinjauan teknis pertama.
Sumber daya HCIC menjelaskan penyesuaian untuk kondisi sasis yang tidak teratur, termasuk posisi lubang pemasangan dan dimensi dasar. Untuk pembeli OEM, titik kontrol yang penting adalah revisi dokumen: dimensi akhir, bahan, sambungan, dan persyaratan inspeksi harus dicatat pada kutipan atau gambar yang disetujui.
Perubahan verbal selama perakitan bukanlah spesifikasi produksi yang dapat diandalkan. Tim teknik, tim pembelian, dan pabrik harus bekerja berdasarkan informasi yang sama dan disetujui.
Paket pertanyaan yang berguna harus mencakup:
1. Merek kendaraan, model, tahun dan tipe bodi.
2. Gambar sasis atau dimensi rangka yang diukur.
3. Foto hoist yang ada, termasuk alas dan titik pemasangannya.
4. Fungsi pengangkatan dan geometri badan atau wadah yang diperlukan.
5. Berat badan kosong, muatan yang diharapkan, dan tugas pengoperasian.
6. Tersedia panjang alas, lebar, tinggi dan jarak bebas di sekitarnya.
7. Pola lubang pemasangan dan detail sambungan.
8. Informasi tekanan hidrolik, aliran, port atau selang dan pengaturan kontrol.
9. Kuantitas, tujuan dan apakah permintaannya adalah OEM, pekerjaan penggantian atau modifikasi.
10. Gambar yang diperlukan, catatan inspeksi, informasi pengepakan atau dokumen pemesanan lainnya.

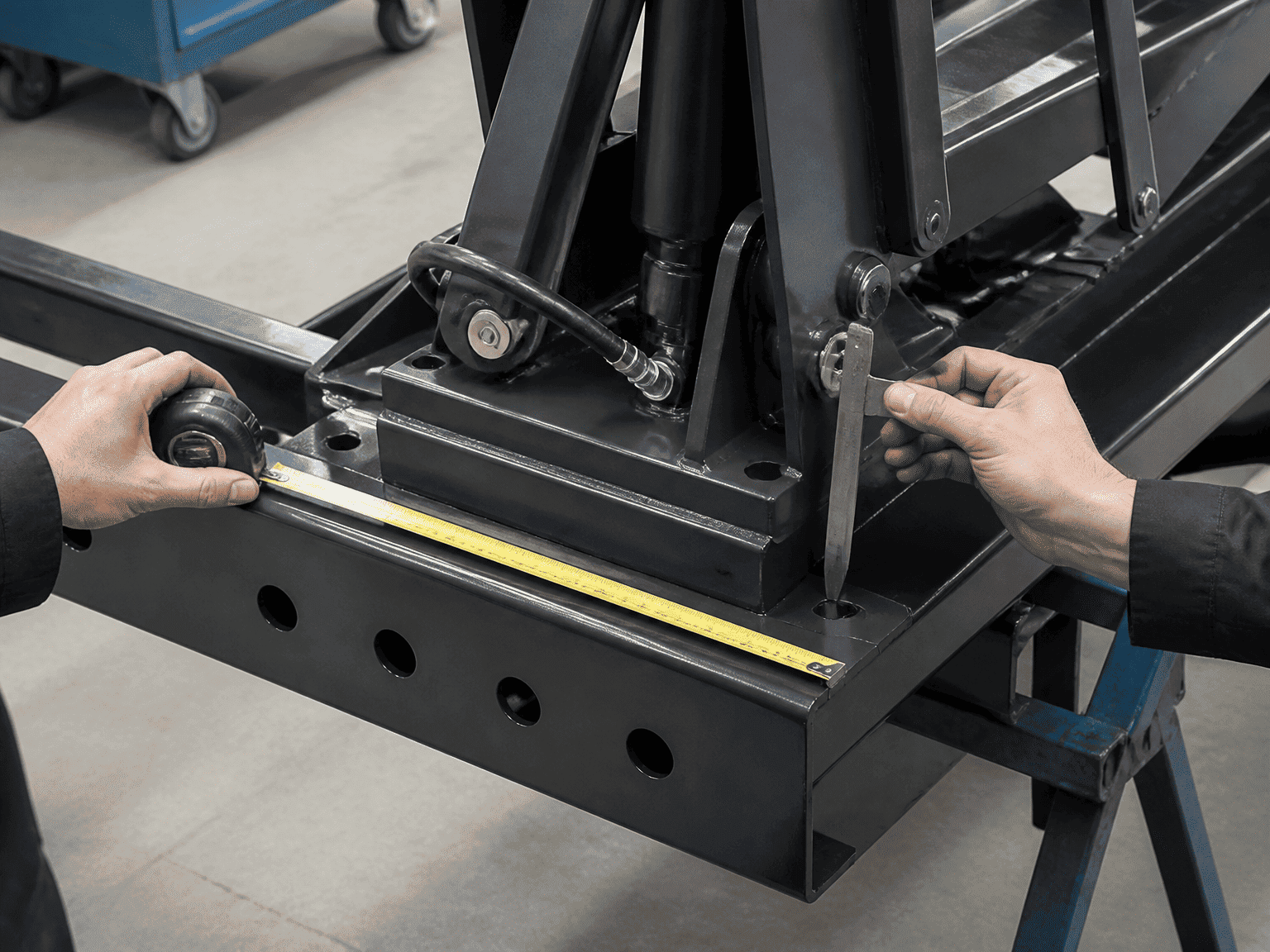

Pita pengukur yang ditempatkan di samping titik pemasangan seringkali lebih berguna daripada foto kerekan saja. Jika unit merupakan pengganti, sertakan nomor komponen lama, informasi seri, dan bukti geometri pemasangan asli.
Sumber daya yang dipublikasikan paling baik digunakan pada tahap penyesuaian awal:
- Tahap 1 — Identifikasi kendaraan:menentukan aplikasi kendaraan komersial yang membuang, menolak, atau memodifikasi.
- Tahap 2 — Bandingkan antarmuka:periksa dimensi HCIC-310 yang dipublikasikan terhadap sasis dan tata letak bodi.
- Tahap 3 — Tandai pengecualian:mengidentifikasi lebar rangka non-standar, posisi lubang, gerak lengan atau sambungan hidrolik.
- Tahap 4 — Konfirmasikan gambarnya: menyepakati konfigurasi akhir sebelum pembuatan atau modifikasi.
- Tahap 5 — Tinjau kebutuhan inspeksi dan pengiriman:sebutkan dokumen dan cek yang diperlukan untuk pesanan.
Proses ini membantu memisahkan diskusi perlengkapan standar dari konfigurasi kustom. Hal ini juga mencegah kesalahan sumber umum: menyetujui hoist dari nama katalog sambil membiarkan antarmuka mekanis tidak ditentukan.
Sumber daya HCIC-310 tidak menetapkan bahwa setiap truk sampah atau kendaraan sampah di Amerika Utara dapat menerima model tersebut tanpa modifikasi. Hal ini juga tidak menggantikan gambar sasis, tinjauan gaya angkat, pemeriksaan sirkuit hidrolik, atau penilaian keselamatan alat berat.
Halaman yang dipublikasikan berisi informasi aplikasi dan dimensi, tetapi konfigurasi akhir harus dikonfirmasi untuk kendaraan sebenarnya. Klaim tentang pelanggan tertentu, armada, volume pesanan, kinerja pengiriman, atau hasil lapangan tidak boleh disimpulkan dari sumber daya produk kecuali HCIC menerbitkan rincian tersebut secara terpisah.
Perbedaan tersebut penting dalam pengadaan hidrolik B2B. Pembaruan perusahaan yang bermanfaat akan memperjelas langkah teknis pembeli berikutnya tanpa mengubah halaman produk standar menjadi studi kasus proyek yang tidak didukung.
