Silinder Hidraulik Teleskopik Bagian Bawah Bodi Trailer Buang

4TG-E130x1307 adalah silinder hidrolik teleskopik underboby trailer pembuangan empat tahap yang terdaftar dalam katalog HCIC-2026. Ini adalah bagian dari rangkaian bagian bawah bodi mobil tugas ringan untuk trailer pembuangan samping dan pembuangan tiga arah, di mana kayuhan panjang harus pas di bawah bodi dan sasis.

Model ini memberikan titik awal yang ditentukan untuk tinjauan OEM atau silinder pengganti: empat tahap, langkah 1.307 mm, tekanan kerja maksimum 180 bar, dan kisaran kapasitas jungkir katalog sebesar 15–25 ton. Silinder harus disesuaikan dengan struktur trailer lengkap, sirkuit hidrolik, dan pengaturan pemasangan sebelum membeli.

---

I. Spesifikasi 4TG-E130x1307

Nilai di atas ditranskripsikan dari tabel Silinder Hidraulik Teleskopik Bawah Bodi pada katalog HCIC-2026 yang disertakan, halaman PDF 18. Pada tabel tercetak, baris untuk 4TG-E130x1307 menunjukkan empat tahapan, langkah 1.307 mm, massa 58 kg, volume kerja 13,7 L, dan tekanan kerja maksimum 180 bar.

---

II. Mengapa Silinder Bagian Bawah Bodi Empat Tahap?

Silinder teleskopik menggunakan tahapan bersarang untuk menghasilkan gerakan kerja yang lebih panjang tanpa memerlukan panjang penuh saat ditarik kembali. Pengaturan tersebut berguna pada dump trailer dimana ruang yang tersedia di bawah bodi terbatas namun sistem tipping masih memerlukan pergerakan yang cukup.

4TG-E130x1307 memiliki empat tahap dan stroke 1.307 mm. Dimensi 545 mm L-nya memberikan titik awal untuk perencanaan ruang tertutup, namun pemasangannya juga harus mempertimbangkan dudukan silinder, sambungan pin atau mata, bagian sasis, selang, dan jalur pergerakan lengkap bak pembuangan.

Silinder tidak menentukan hasil tipping dengan sendirinya. Lokasi engsel, berat badan, distribusi beban, sudut kemiringan, aliran pompa, dan perlindungan relief semuanya memengaruhi gaya dan kecepatan yang diperlukan selama siklus.

---

AKU AKU AKU. Tinjauan Instalasi untuk Proyek OEM dan Penggantian

3.1 Periksa dulu amplop yang tertutup

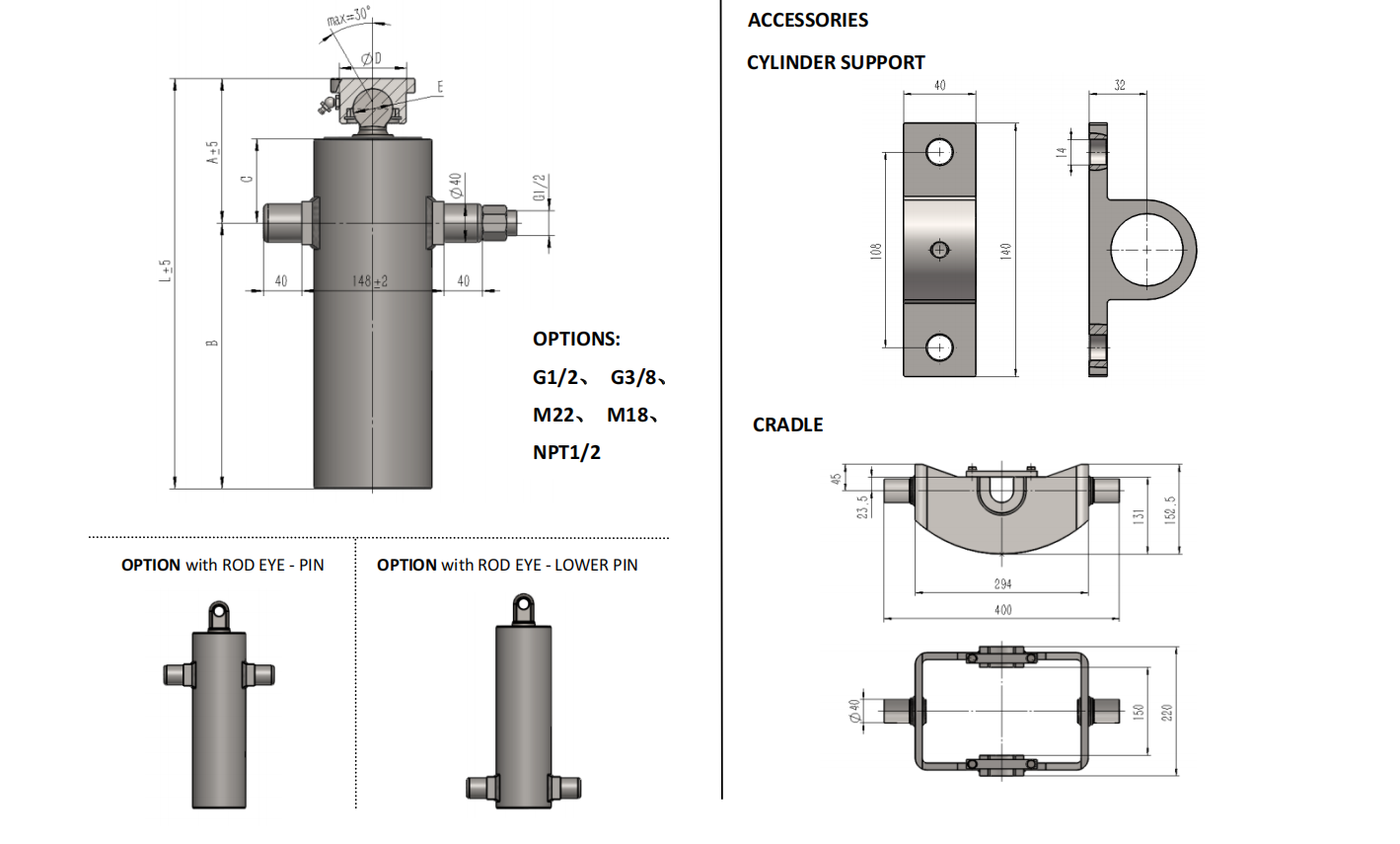

Mulailah dengan dimensi L yang tercantum dan dimensi pemasangan A–E. Bandingkan dengan gambar trailer atau area pemasangan yang diukur. Kemudian periksa silinder melalui busur jungkir penuh. Sebuah silinder dapat keluar dari sasis ketika baknya tertutup tetapi bersentuhan dengan anggota silang atau braket saat baknya naik.

3.2 Konfirmasikan gaya koneksi

Halaman katalog menunjukkan opsi rod-eye dan pin bawah untuk rentang silinder bagian bawah bodi mobil, bersama dengan referensi dudukan penyangga. Sambungan yang tepat dan susunan dudukan untuk 4TG-E130x1307 harus dikonfirmasi dari gambar proyek. Jangan berasumsi bahwa silinder teleskopik yang tampak serupa akan menggunakan jarak pin atau metode pemasangan yang sama.

3.3 Jaga agar silinder tetap sejajar

Silinder harus ditopang dan disejajarkan melalui desain pemasangan trailer. Braket tidak boleh memaksa silinder ke posisinya atau menimbulkan beban samping selama ekstensi. Periksa pin, dudukan, selang, dan bagian rangka di dekatnya sebelum memberikan beban.

3.4 Tinjau sirkuit hidrolik

Katalog mencantumkan tekanan kerja maksimum 180 bar untuk 4TG-E130x1307. Pompa, katup pelepas, ukuran selang, volume oli, dan sirkuit kontrol harus ditinjau berdasarkan persyaratan tersebut. Tekanan kerja tidak sama dengan kapasitas angkat yang dijamin; gaya sebenarnya bergantung pada tekanan hidrolik, luas efektif, dan geometri mekanis trailer.

---

IV. Aplikasi

4TG-E130x1307 relevan untuk proyek dump-trailer yang memerlukan silinder hidrolik teleskopik bagian bawah bodi mobil empat tahap dengan langkah 1.307 mm. Hal ini dapat dipertimbangkan untuk tata letak trailer pembuangan samping dan tiga arah ketika ruang instalasi yang tersedia dan rentang aplikasi katalog sesuai dengan proyek.

Katalog mencantumkan kisaran kapasitas jungkit 15–25 ton. Perlakukan ini sebagai referensi aplikasi katalog, bukan persetujuan muatan universal. Badan trailer, struktur engsel, kekuatan sasis, distribusi beban, dan sistem hidrolik harus dievaluasi bersama.

---

V. Informasi yang Harus Dikirim untuk Penawaran

Untuk pertanyaan OEM atau penggantian 4TG-E130x1307, kirimkan:

• Jenis trailer: pembuangan samping, pembuangan tiga arah, atau tata letak lainnya
• Dimensi bodi dan bobot bodi kosong
• Muatan yang diperlukan dan sudut kemiringan
• Ruang pemasangan tertutup dan tersedia area dudukan
• Detail sambungan pin, mata, atau bola
• Informasi tekanan, aliran, dan port pompa
• Perutean selang dan foto jarak bingkai di dekatnya
• Kuantitas yang dibutuhkan dan persyaratan pengiriman

Informasi ini membantu memisahkan penggantian silinder langsung dari desain ulang sistem pemasangan atau hidrolik.

---

VI. Pertanyaan Umum

---

VII. Minta Tinjauan Perlengkapan 4TG-E130x1307

4TG-E130x1307 memberi pembuat trailer opsi silinder bagian bawah bodi mobil empat tahap dengan langkah 1.307 mm, massa 58 kg, tekanan kerja maksimum 180 bar, volume kerja 13,7 L, dan rentang kemiringan katalog 15–25 ton.

Kirim gambar trailer, pengukuran pemasangan, dan data hidraulik ke HCIC untuk ditinjau pemasangannya sebelum memesan.
