A silinder hidrolikdapat sampai dalam keadaan baik dan masih rusak sebelum sampai ke mesin. Pelabuhan yang tidak terlindungi mengumpulkan kontaminasi. Batang piston yang terbuka dapat menimbulkan korosi. Silinder yang disimpan pada posisi yang salah dapat menimbulkan masalah segel atau korosi internal yang dapat dihindari.
Itulah sebabnya penerimaan dan penyimpanan harus diperlakukan sebagai bagian dari proses instalasi, bukan sebagai urusan gudang. Tujuannya sederhana: menjaga silinder tetap bersih, terlindungi, dan dapat dilacak hingga teknisi terlatih siap menyambungkannya.
Panduan ini ditujukan untuk pembeli OEM, tim pemeliharaan, dan distributor yang menangani silinder hidrolik sebelum pemasangan. Ini berfokus pada penyimpanan praktis dan pemeriksaan pra-komisioning. Ini tidak menggantikan manual produk pabrikan silinder atau prosedur keselamatan mesin.

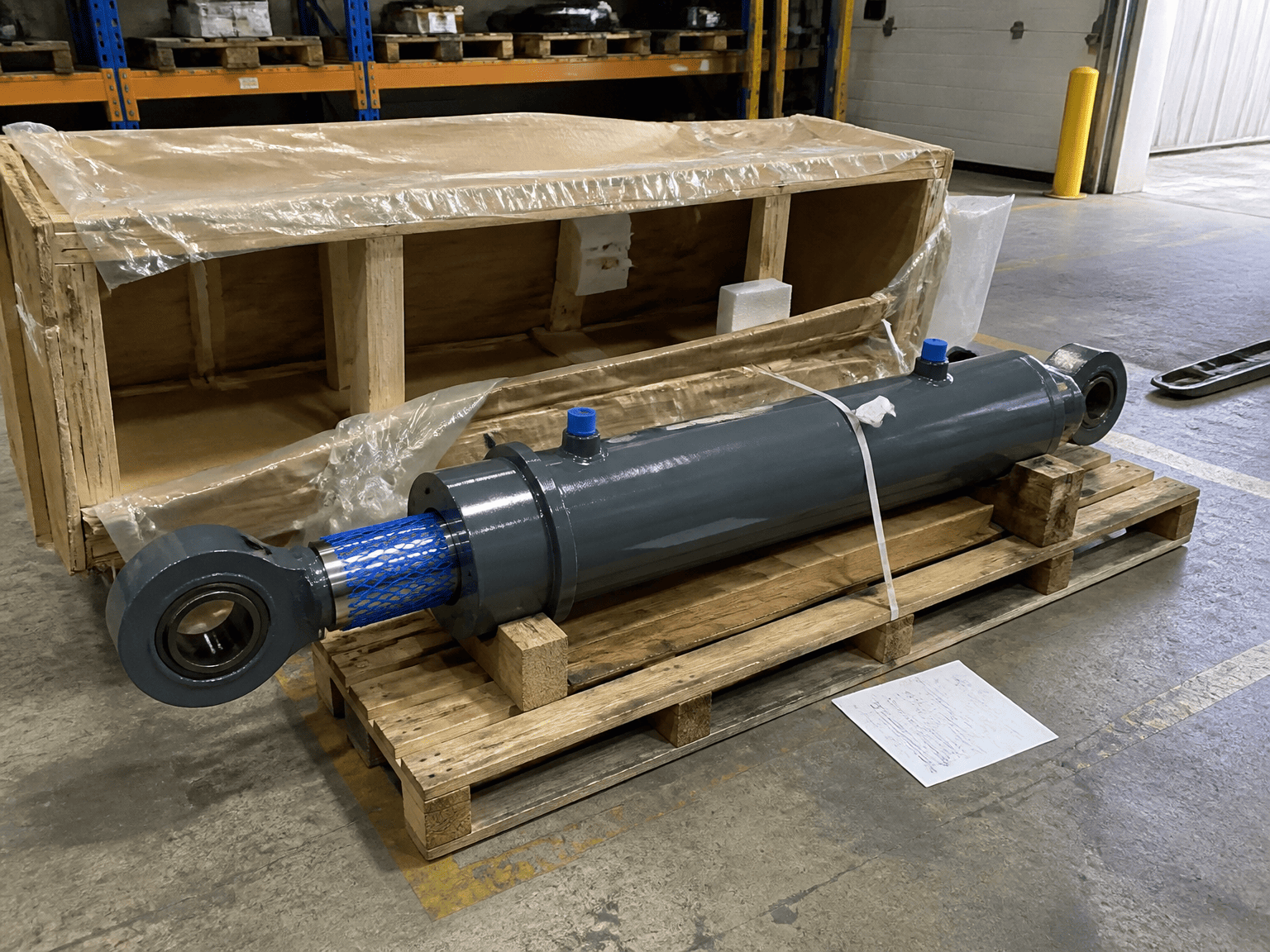

Mulailah pemeriksaan saat pelindung pengemasan dan pengangkutan masih terpasang. Catat model, jumlah, kerusakan yang terlihat, dan aksesori apa pun yang hilang. Ambil foto sebelum melepaskan bahan pelindung jika peti, palet, atau silinder menunjukkan bekas benturan.
Periksa poin-poin berikut:
Petunjuk pemasangan Hänchen dimulai dengan memeriksa kelengkapan dan kerusakan pengiriman. Itu adalah disiplin yang berguna untuk setiap penggantian atau proyek OEM: jangan menemukan bagian pemasangan yang hilang setelah silinder dipindahkan ke penyimpanan.
Jika kerusakan terlihat, pisahkan barang tersebut dan dokumentasikan sebelum membersihkan, mengecat, atau mencoba memindahkan batang piston.
Panduan silinder Parker menyatakan bahwa colokan pelindung port harus tetap di tempatnya sampai pemasangan. Alasannya praktis. Port hidraulik terbuka menyediakan jalur langsung bagi debu, serpihan logam, kelembapan, dan kontaminasi lainnya ke dalam silinder.
Jangan melepas sumbat hanya untuk memeriksa utasnya. Konfirmasikan jenis port dari gambar atau dokumentasi produk. Ketika pipa siap dipasang, bersihkan saluran dan perlengkapannya sebelum membuat sambungan. Parker juga memperingatkan bahwa pipa harus dibersihkan secara menyeluruh untuk menghilangkan serpihan dan kotoran akibat pekerjaan threading atau flaring.
Koneksi yang bersih bukan hanya preferensi komisioning. Kontaminasi dapat merusak segel, katup, dan permukaan silinder setelah mesin mulai berputar.
Parker merekomendasikan tempat penyimpanan dalam ruangan dengan suasana kering, bersih, dan tidak korosif. Silinder harus dilindungi dari korosi internal dan dampak eksternal.
Tempat penyimpanan juga harus membatasi:
Jangan gunakan silinder sebagai penopang material lain. Simpan identifikasi dan dokumen produk bersama barang tersebut atau dalam catatan gudang yang dapat dilacak. Silinder yang kehilangan informasi model atau pesanannya menjadi lebih sulit diverifikasi ketika mesin akhirnya siap.
Untuk silinder industri konvensional, Parker merekomendasikan penyimpanan vertikal dengan batang piston menghadap ke atas bila memungkinkan. Posisi ini dapat mengurangi risiko korosi akibat kondensasi di dalam silinder dan membantu meminimalkan kerusakan seal.
Posisi yang benar dapat bergantung pada desain silinder, langkah, berat, aksesori yang dipasang, dan instruksi pabrik. Silinder teleskopik, silinder kerja tunggal, dan silinder dengan persyaratan penyimpanan khusus tidak boleh ditempatkan sesuai dengan aturan gudang umum.
Jika silinder harus disimpan secara horizontal, dukunglah pada titik-titik yang sesuai sehingga tabung, batang dan aksesori pemasangan tidak bengkok atau rusak. Cegah penggulungan dan lindungi batang piston dari kontak dengan rak atau lantai.
Jika silinder disimpan penuh dengan cairan hidrolik, Parker mencatat bahwa pemuaian cairan yang disebabkan oleh perubahan suhu harus dipertimbangkan. Ini adalah hal yang harus dikonfirmasi oleh pabrikan atau teknisi hidrolik sebelum penyimpanan jangka panjang.
Batang piston adalah salah satu permukaan terpenting yang harus dilindungi selama penyimpanan. Karat, penyok, dan goresan dapat merusak segel batang dan pemandu saat silinder mulai bergerak.
Parker merekomendasikan untuk melapisi permukaan terbuka yang tidak dicat, seperti batang piston, dengan senyawa penghambat karat jika peralatan disimpan di luar ruangan dalam waktu lama. Produk perlindungan dan metode pelepasan yang benar harus dipastikan untuk lapisan akhir batang, bahan segel, dan durasi penyimpanan.
Sebelum pemasangan, periksa batang di bawah cahaya yang baik. Mencari:
Jangan memoles, mengampelas, atau mengecat ulang batang yang rusak sebagai solusi cepat. Catat kondisinya dan tanyakan kepada pemasok silinder atau tim perbaikan yang berkualifikasi apakah suku cadang tersebut dapat diterima.
Sebelum perakitan, bandingkan silinder dengan gambar yang disetujui dan detail pesanan. Konfirmasikan panjang keseluruhan, goresan, gaya pemasangan, orientasi port, sambungan ujung batang, dan aksesori yang disertakan.
Hänchen menginstruksikan pemasang untuk melepaskan sumbat penyegel atau pelat penutup yang digunakan untuk melindungi produk selama pengangkutan sebelum perakitan. Lepaskan pelindung ini pada tahap yang benar: tutup port hidrolik sampai pipa dan fitting siap, kemudian bersihkan area sambungan sebelum membuka sirkuit.
Tim instalasi juga harus mengonfirmasi bahwa:
Parker dan Hänchen sama-sama menekankan bahwa pemasangan silinder adalah tugas khusus. Ikuti prosedur penguncian, pengangkatan, dan pelepasan tekanan dari pembuat mesin.

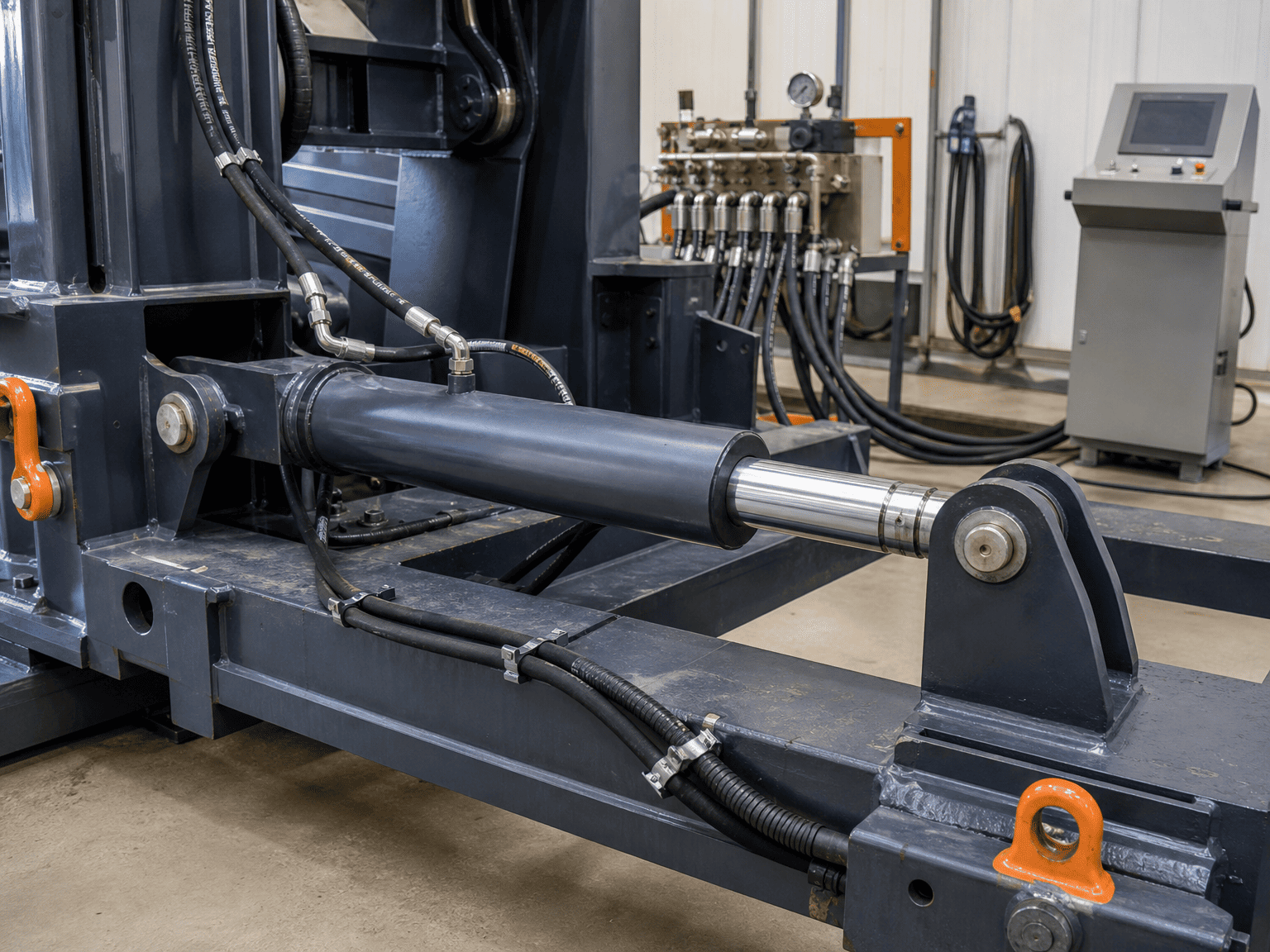

A silinder hidroliktidak boleh digunakan untuk menarik struktur mesin ke posisinya. Setelah penyimpanan, tim pemasangan harus memastikan bahwa titik penyangga, permukaan pemasangan, dan anggota mesin yang terhubung bertemu tanpa memaksa silinder masuk ke tempatnya. Hänchen menyarankan pemasangan bebas tegangan dan memperingatkan agar tidak melebihi beban samping yang diizinkan pada batang piston.
Sebelum commissioning, periksa pemasangan dari silinder ke arah luar:
- Permukaan pemasangan bersih dan terpasang dengan benar
- Silinder ditopang tanpa memutar tabung
- Sambungan ujung batang tidak memaksa batang ke samping
- Batang dapat mencapai kedua ujung pukulan yang diinginkan tanpa kontak
- Selang memiliki kelonggaran pergerakan yang cukup dan tidak bergesekan dengan rangka
- Penjaga dan bagian di dekatnya meninggalkan jarak yang diperlukan
Panduan keselamatan Parker juga memperlakukan penyelarasan sebagai tanggung jawab pemasangan. Lakukan pemeriksaan ini sebelum tekanan diterapkan, sementara gangguan apa pun masih dapat diperbaiki tanpa membebani silinder atau struktur mesin.
Udara yang terperangkap dalam silinder hidrolik dapat mempengaruhi pengoperasian dan perilaku komponen. Panduan pemasangan Hänchen merekomendasikan penempatan port ventilasi di bagian atas jika memungkinkan dan memberikan ventilasi pada silinder sebelum dinyalakan.
Prosedur ventilasi yang tepat bergantung pada desain silinder dan sirkuit mesin. Gunakan instruksi dari pabriknya, jaga tekanan tetap terkontrol dan pastikan cairan dan udara yang keluar tidak menimbulkan bahaya.
Setelah ventilasi, Hänchen merekomendasikan pergerakan lambat, tanpa beban, dan bertekanan rendah sebelum pengoperasian normal. Tim komisioning harus memperhatikan:
- Ekstensi dan retraksi yang halus
- Kebocoran pada port, seal dan fitting
- Pergerakan dan penyelarasan batang
- Kebisingan, obrolan, atau benturan yang tidak terduga
- Pergerakan selang dan kontak dengan rangka
- Perilaku dan bantalan di akhir pukulan, jika dipasang
Jangan berpindah langsung dari penyimpanan gudang ke pengujian beban penuh tanpa tahap inspeksi terkontrol ini.
Untuk setiap silinder, buatlah catatan singkat yang berisi:
- Model dan serial atau referensi pesanan
- Tanggal diterima dan lokasi penyimpanan
- Kerusakan kemasan atau pengangkutan
- Kondisi port-plug dan rod-protection
- Posisi penyimpanan dan tanggal pemeriksaan
- Korosi atau kerusakan permukaan yang terlihat
- Panduan gambar dan pemasangan yang disetujui
- Nama orang yang melepaskannya untuk instalasi
Catatan ini membantu OEM memisahkan kerusakan pengangkutan, kerusakan penyimpanan, dan kerusakan pengoperasian ketika masalah muncul kemudian. Hal ini juga memberikan tim instalasi titik awal yang jelas daripada mengandalkan memori.
Jika silinder telah disimpan dalam waktu lama, terkena cuaca, atau diterima dalam keadaan rusak selama pengangkutan, kirimkan informasi model, foto, riwayat penyimpanan, dan gambar pemasangan sebelum menghubungkannya ke mesin. Pemasok kemudian dapat membantu membedakan pemeriksaan pra-pemasangan normal dari kondisi yang memerlukan perbaikan atau penggantian.
Hasil commissioning terbaik dimulai sebelum uji tekanan pertama: lindungi silinder, jaga port tetap bersih, verifikasi pemasangan, dan catat apa yang Anda temukan
