Kerekan gunting HC-416 untuk sistem pengangkat trailer pembuangan dengan lubang 5 inci, langkah 16 inci, kisaran kapasitas katalog 5–11,4 ton, dan perkiraan berat 229 lb.

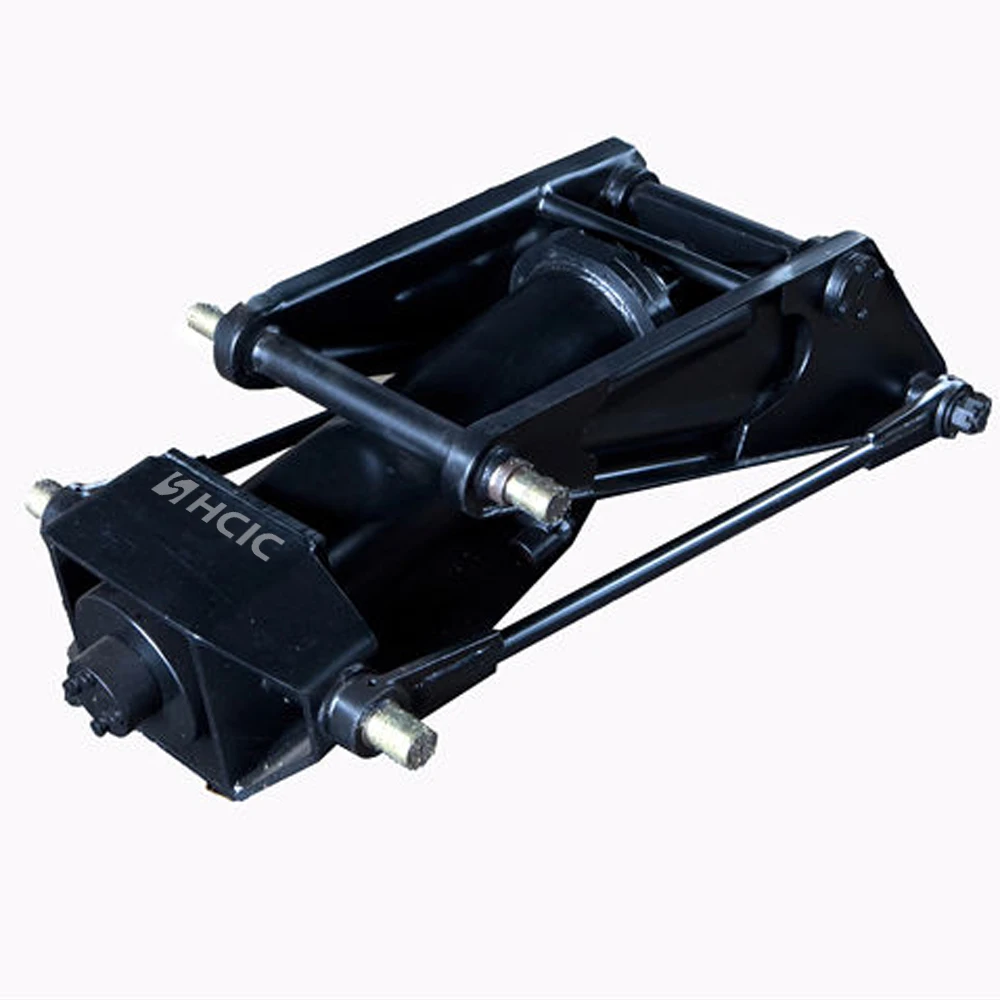

HC-416 adalah kerekan gunting yang terdaftar dalam katalog HCIC-2026 untuk sistem pengangkat dump-trailer. Ini menggabungkan silinder hidrolik dengan mekanisme gunting, rangka dan komponen pemasangan untuk mengubah pergerakan silinder menjadi pengangkatan bak pembuangan yang terkontrol.
Model ini adalah titik awal yang praktis bagi pembuat trailer dan pembeli pengganti yang membutuhkan kerekan trailer pembuangan hidraulik kompak dengan selubung dimensi tertentu. Kesesuaian akhir masih bergantung pada rangka trailer, berat badan, posisi engsel, sudut pembuangan yang diperlukan, dan sirkuit hidrolik.
| Parameter | Nilai katalog |
|---|---|
| Model | HC-416 |
| Jenis produk | Kerekan gunting untuk trailer pembuangan |
| Panjang tubuh | 40,4 inci |
| Membosankan | 5 inci |
| Stroke | 16 inci |
| Batang | 2 masuk |
| Ketinggian pemasangan | 4,97 inci |
| Kisaran kapasitas katalog | 5–11,4 ton |
| Perkiraan berat badan | 229 pon |

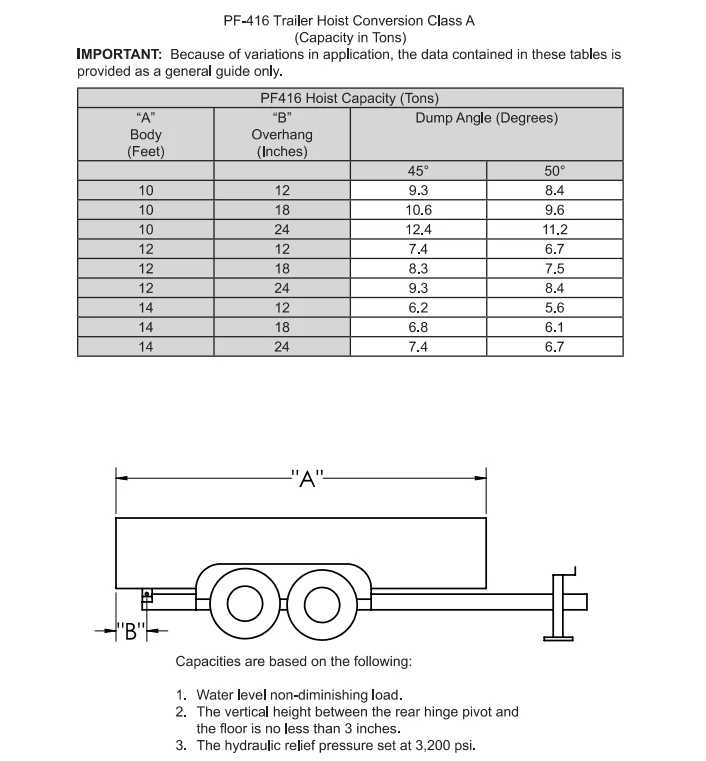

Nilai di atas ditranskripsikan dari tabel Scissor Hoist untuk Dump Trailer di katalog HCIC-2026 yang disertakan, PDF halaman 15. Kisaran kapasitas adalah referensi katalog untuk tinjauan aplikasi, bukan peringkat muatan universal untuk setiap desain trailer.
Silinder hidrolik langsung tidak selalu memberikan geometri pengangkatan terbaik untuk rangka trailer. Mekanisme gunting mengubah hubungan antara perjalanan silinder dan pergerakan bodi, membantu sistem pengangkatan bekerja dalam ruang pemasangan yang ditentukan.
HC-416 relevan ketika pembangun membutuhkan paket hoist dengan lubang 5 inci dan langkah 16 inci untuk trailer dalam rentang aplikasi katalog 5–11,4 ton. Kerekan harus ditinjau sebagai bagian dari sistem pengangkatan yang lengkap dan bukan dipilih dari lubang silinder saja.
Geometri gunting, posisi poros, dan engsel bak menentukan seberapa besar gaya yang mencapai bak pembuangan pada berbagai titik dalam lift. Trailer yang mudah untuk mulai diangkat mungkin memerlukan gaya dan sudut berbeda di dekat bagian atas siklus pembuangan. Itulah sebabnya gambar rangka dan pemeriksaan pergerakan penting sebelum persetujuan produksi.
Katalog mencantumkan panjang bodi 40,4 inci dan tinggi pemasangan 4,97 inci untuk HC-416. Bandingkan nilai-nilai ini dengan rangka trailer, anggota silang, dan ruang yang tersedia di bawah bak pembuangan. Periksa juga jarak bebas saat bak bergerak dari posisi tertutup ke sudut pembuangan yang diperlukan.
Lubang 5 inci, langkah 16 inci, dan batang 2 inci menggambarkan data silinder utama, namun tidak menentukan hasil pengangkatan secara keseluruhan. Lengan gunting, pin pivot, engsel bodi, dan braket pemasangan semuanya memengaruhi jalur gaya sebenarnya.
Kerekan harus dipasang tepat. Pivot yang kencang atau tidak sejajar dapat menimbulkan hambatan yang tidak dapat diperbaiki oleh sirkuit hidrolik. Sebelum pengujian, pastikan bahwa pin telah terpasang dengan benar, braket telah ditopang dengan benar dan lengan gunting dapat bergerak melalui busur yang diinginkan.

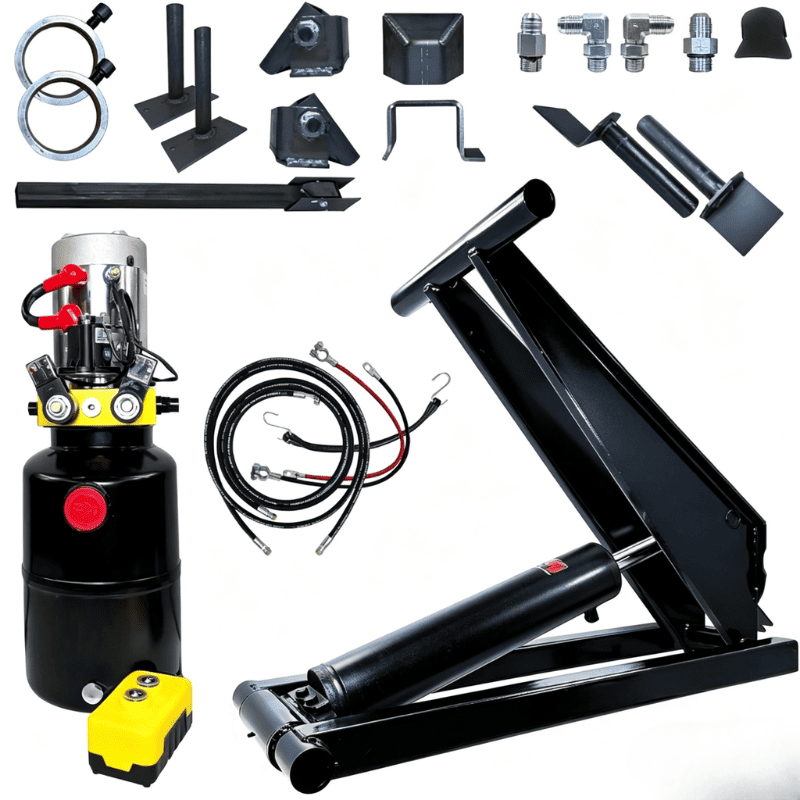

Katalog tersebut menjelaskan kit kerekan gunting dengan pompa, tangki baja, selang, fitting, katup pengontrol beban, kit penyangga, dan kabel baterai. Konfigurasi kit yang tepat harus dikonfirmasi untuk proyek tersebut. Pompa, pelindung pelepas, selang, dan katup kontrol harus sesuai dengan persyaratan pengoperasian silinder dan trailer.
Fungsi kontrol beban penting dalam sistem dump-trailer karena bak tidak boleh turun secara tidak terkendali jika tekanan atau kondisi selang berubah. Perancang peralatan harus meninjau pengaturan katup sebenarnya dan instruksi pemasangan sebelum commissioning.
HC-416 dapat dipertimbangkan untuk pembuatan dump-trailer OEM, pekerjaan penggantian armada, dan peningkatan trailer di mana ruang rangka yang tersedia dan persyaratan pengangkatan sesuai dengan data katalognya.
Diskusi proyek yang umum mencakup trailer pembuangan poros tunggal atau gandar tandem, trailer utilitas, trailer pertanian, dan trailer konstruksi ringan. Pilihan yang tepat bergantung pada berat badan sebenarnya, muatan, geometri engsel, sudut pembuangan yang diinginkan, dan lingkungan pengoperasian.
Jangan gunakan kisaran 5–11,4 ton sebagai persetujuan yang berdiri sendiri. Muatan, struktur badan, dan distribusi beban dapat mengubah gaya dalam sistem pengangkatan. Tinjauan teknis harus diselesaikan sebelum mengganti hoist yang berbeda dengan HC-416.
Untuk penawaran atau ulasan penggantian kerekan gunting HC-416, kirimkan:
Detail ini memungkinkan unit daya hoist, silinder, dan hidraulik ditinjau sebagai satu sistem.
HC-416 memberi pembuat dump-trailer model scissor-hoist tertentu untuk dievaluasi: panjang bodi 40,4 inci, lubang 5 inci, langkah 16 inci, tinggi pemasangan 4,97 inci, dan rentang kapasitas katalog 5–11,4 ton.
Kirim tata letak trailer, persyaratan pengangkatan, dan data hidraulik ke HCIC untuk peninjauan spesifik proyek sebelum memesan
