Ketika sebuahsilinder hidrolikmulai bocor, respons pertama yang sering dilakukan adalah memesan segel pengganti. Hal ini mungkin dapat memulihkan mesin secara singkat, namun tidak menjelaskan mengapa segel aslinya rusak. Jika batang tergores, alurnya rusak, atau segel tidak dipasang dengan benar, segel baru bisa rusak di tempat yang sama.
Sebelum membersihkan komponen, catat lokasi kebocoran, kondisi pengoperasian, arah siklus, suhu cairan dan waktu sejak perbaikan terakhir. Foto kebocoran luar dan tandai orientasi bagian yang dilepas. Detail kecil mungkin hilang selama pembongkaran.
Tinjauan kegagalan harus membedakan bukti nyata dari asumsi. Segel yang rusak dapat menunjukkan apa yang terjadi pada permukaan kontak, namun mungkin tidak dapat mengidentifikasi penyebab aslinya dengan sendirinya.
Cairan yang muncul di sekitar rod pada gland biasanya mengarahkan perhatian pada rod seal, wiper, guide, permukaan rod atau kondisi gland. Periksa apakah kebocoran muncul pada saat ekstensi, retraksi, idle holding atau ketiga kondisi tersebut.
Cairan pada sambungan kelenjar mungkin berhubungan dengan segel statis, kondisi pengikat, permukaan sambungan, atau masalah perakitan. Jangan secara otomatis menyalahkan segel batang dinamis ketika cairan berasal dari antarmuka stasioner.
Silinder dapat kehilangan kemampuan menahan atau melayang tanpa oli eksternal yang terlihat. Kemungkinan penyebabnya mencakup kerusakan segel piston, keausan antara piston dan tabung, kebocoran katup, atau masalah tingkat sistem. Tes terkontrol diperlukan sebelum mengidentifikasi silinder sebagai satu-satunya penyebab.

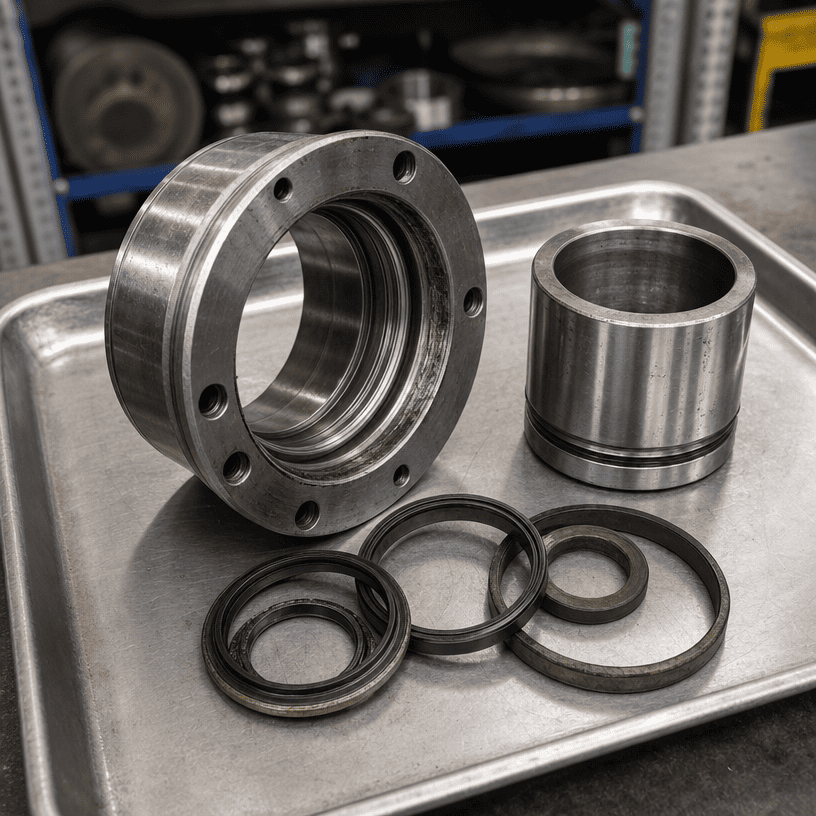

Jaga agar segel yang dilepas tetap sesuai urutan dan arah pelepasannya. Pisahkan segel batang, wiper, cincin pemandu, segel piston, dan segel statis. Gunakan kemasan yang bersih dan tandai ujung batang, sisi tekanan dan arah pemasangan jika diketahui.
Jangan meregangkan segel elastomer jika tidak perlu selama pelepasan. Jangan memotong tepat pada area yang perlu diperiksa. Jika segel telah terfragmentasi, simpan semua bagian yang ditemukan dan perhatikan apakah ada bahan yang hilang.
Tujuan dari langkah ini sederhana: segel harus tetap menjadi bukti, tidak menjadi suku cadang yang tidak dapat dilacak di bangku yang kotor.
Bibir yang membulat dapat menunjukkan kontak geser yang berkepanjangan, namun hal ini harus ditafsirkan bersama dengan kondisi batang, pelumasan, dan riwayat pengoperasian. Penampilan yang mulus saja tidak membuktikan tekanan berlebihan atau bahan yang salah.

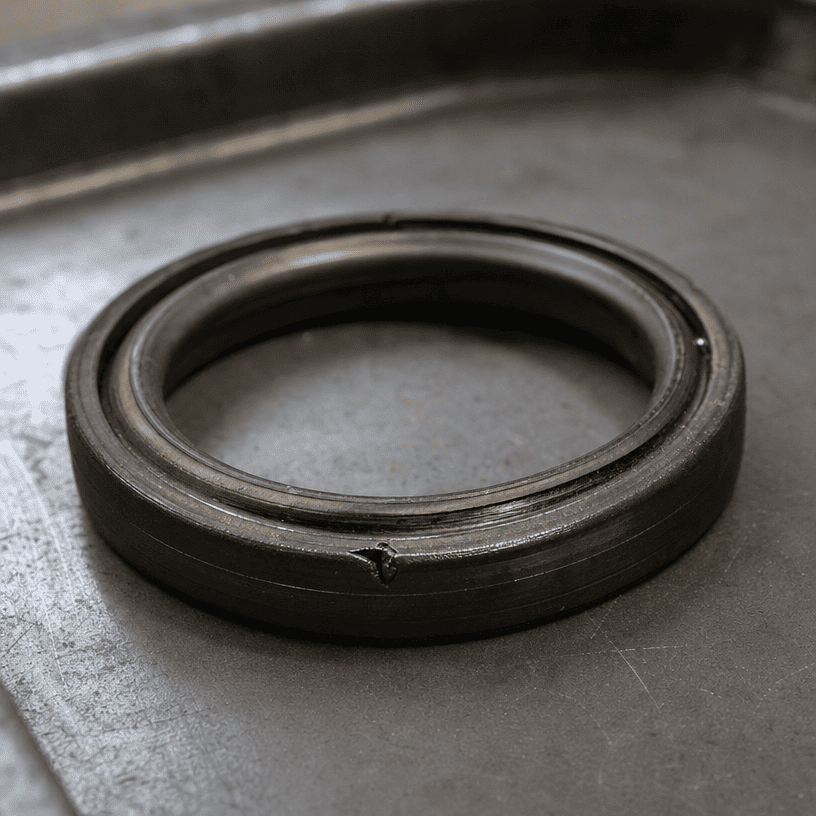

Potongan yang bersih mungkin menunjukkan kerusakan pemasangan, ujung yang tajam, benang atau alur pasak melintasi segel, atau benda asing yang masuk selama perakitan. Periksa jalur yang digunakan untuk memasang segel alih-alih mengganti segel tanpa memeriksa geometri entri.
Segel yang dipaksa masuk ke dalam celah jarak mungkin menunjukkan tepi tertarik tipis, bagian terjepit, atau material hilang. Kemungkinan penyebabnya mencakup jarak bebas yang berlebihan, kondisi tekanan, alur yang rusak, orientasi seal yang salah, atau profil seal yang tidak kompatibel.
Pengerasan atau retakan dapat disebabkan oleh paparan suhu, penuaan, ketidakcocokan bahan kimia, atau penyimpanan yang tidak sesuai. Konfirmasikan cairan, riwayat suhu, dan kondisi penyimpanan sebelum memilih senyawa pengganti.
Segel yang bengkak mungkin menunjukkan ketidakcocokan cairan, kontaminasi, atau paparan suhu. Diagnosis yang benar memerlukan bahan segel asli, spesifikasi cairan, dan riwayat pengoperasian. Jangan mengidentifikasi senyawa hanya dari penampilannya saja.
Partikel yang ditekan ke tepi penyegelan dapat menimbulkan jalur kebocoran dan dapat menggores permukaan pasangan. Periksa kebersihan batang, tabung, wiper, cairan, dan area perakitan. Mengganti segel tanpa menghilangkan sumber partikel akan meninggalkan mekanisme kegagalan pada tempatnya.
Periksa batang apakah ada goresan memanjang, lubang, korosi, kerusakan krom, penyok, dan pita poles tempat segel dipasang. Sapukan kain bersih ke permukaan hanya setelah mengikuti prosedur keselamatan di lokasi; tepi yang kasar dapat merusak kain dan pemeriksa.
Sebuah batang dapat terlihat cerah namun masih memiliki cacat yang memotong bibir segel. Inspeksi visual harus didukung dengan pengukuran yang sesuai ketika aplikasi sangat penting atau kerusakan permukaan sulit ditentukan.
Periksa lubang kelenjar, permukaan pemandu, dan alur segel terhadap gerinda, keausan, goresan, dan distorsi. Pemandu mengontrol posisi batang; jika sudah aus, segel mungkin terpaksa mengakomodasi gerakan yang tidak dirancang untuk menyerapnya.
Untuk kebocoran internal atau penahan yang tidak stabil, periksa tabung, segel piston, dan permukaan yang aus. Carilah skor, pita kontak yang tidak biasa, dan kerusakan yang terkonsentrasi di satu sisi. Tanda-tanda ini mungkin menunjukkan masalah penyelarasan atau pemuatan, namun kesimpulannya harus didasarkan pada perakitan lengkap.
| Bukti | Kemungkinan arahan untuk penyelidikan |
|---|---|
| Satu potongan tajam di jalur pemasangan | Duri, ulir, alur pasak atau alat pemasangan yang tidak tepat |
| Kerusakan di sekitar lingkar penyegelan penuh | Kesesuaian, tekanan, jarak bebas, material atau kondisi pengoperasian |
| Tali pengikat satu sisi | Keausan pemandu, keselarasan, defleksi batang atau kontak yang tidak rata |
| Jejak partikel di dekat bibir | Performa wiper, kebersihan cairan, atau kontaminasi rakitan |
| Bahan mengeras atau retak | Kompatibilitas suhu, penuaan, penyimpanan atau cairan |
| Kegagalan berulang pada posisi pukulan yang sama | Cacat permukaan batang atau tabung pada lokasi tetap |
Ini adalah arahan investigasi, bukan diagnosis otomatis. Pola segel harus dibandingkan dengan gambar silinder, data fluida, dan riwayat pengoperasian.
Segel pengganti bisa rusak lebih awal jika penyebab aslinya masih ada di mesin. Contoh umum meliputi:
- Memasang segel pada ulir atau alur pasak yang tidak terlindungi
- Meninggalkan duri pada alur atau kelenjar
- Menggunakan kembali pemandu atau penghapus yang rusak
- Mengabaikan batang yang tergores atau terkorosi
- Memilih segel tanpa memeriksa kompatibilitas cairan dan suhu
- Memasang segel dengan arah yang salah
- Membiarkan kotoran masuk ke dalam silinder terbuka selama perakitan
- Mengembalikan silinder ke susunan pemasangan yang tidak sejajar
Perbaikan harus mengatasi segel yang rusak dan kondisi permukaan atau perakitan yang menyebabkannya.
Perbaikan hanya segel mungkin masuk akal jika permukaan, alur, pemandu, dan tabung yang menyatu berada dalam kondisi yang disyaratkan dan kegagalan dapat ditelusuri ke masalah pemasangan yang dapat diganti.
Tinjauan silinder yang lebih luas lebih tepat bila batang tergores dalam, pemandu sudah aus, kelenjar rusak, tabung menunjukkan keausan tidak normal, kebocoran internal berlanjut, atau kegagalan yang sama terjadi kembali setelah perakitan yang benar.
Keputusan tersebut harus didasarkan pada pemeriksaan dan biaya penghentian berulang, tidak hanya pada harga kit segel.
Untuk analisis penggantian atau kegagalan, sediakan:
- Gambar silinder atau pengukuran dimensi yang jelas
- Lubang, diameter batang dan langkah
- Dimensi pemasangan dan informasi port
- Foto silinder lengkap dan bagian yang rusak
- Posisi dan orientasi segel
- Jenis cairan dan kisaran suhu pengoperasian
- Informasi tekanan dan siklus bila tersedia
- Penjelasan kapan kebocoran terjadi
- Sejarah penggantian segel sebelumnya
- Kondisi batang, pemandu, kelenjar dan tabung
Bukti yang jelas membantu memisahkan permintaan penggantian dimensional dari tinjauan akar permasalahan.
Segel hidrolik yang gagal adalah catatan kontak antara segel, permukaan kawinnya, dan lingkungan pengoperasian. Pertahankan bagian-bagiannya, beri label orientasinya, periksa batang dan pemandu, pastikan kondisi cairan dan suhu, dan pisahkan bukti nyata dari asumsi.
Untuk penggantian OEM atau tinjauan teknis, berikan dimensi silinder beserta foto dan riwayat kegagalan. Solusi yang andal dimulai dengan memahami mengapa segel gagal, bukan sekadar memasang segel lainnya.
