Tinjau dimensi katalog power hoist Model 520 dan periksa ruang rangka, geometri pemasangan, dan izin servis sebelum proyek trailer pembuangan.

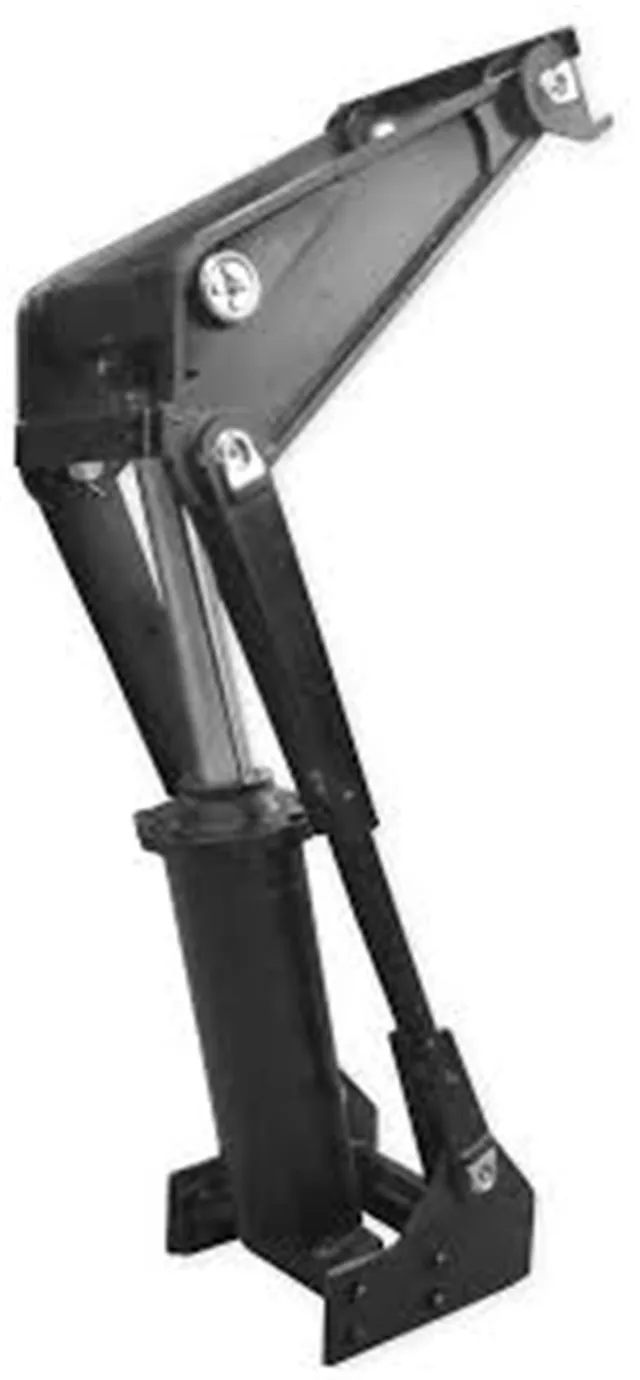

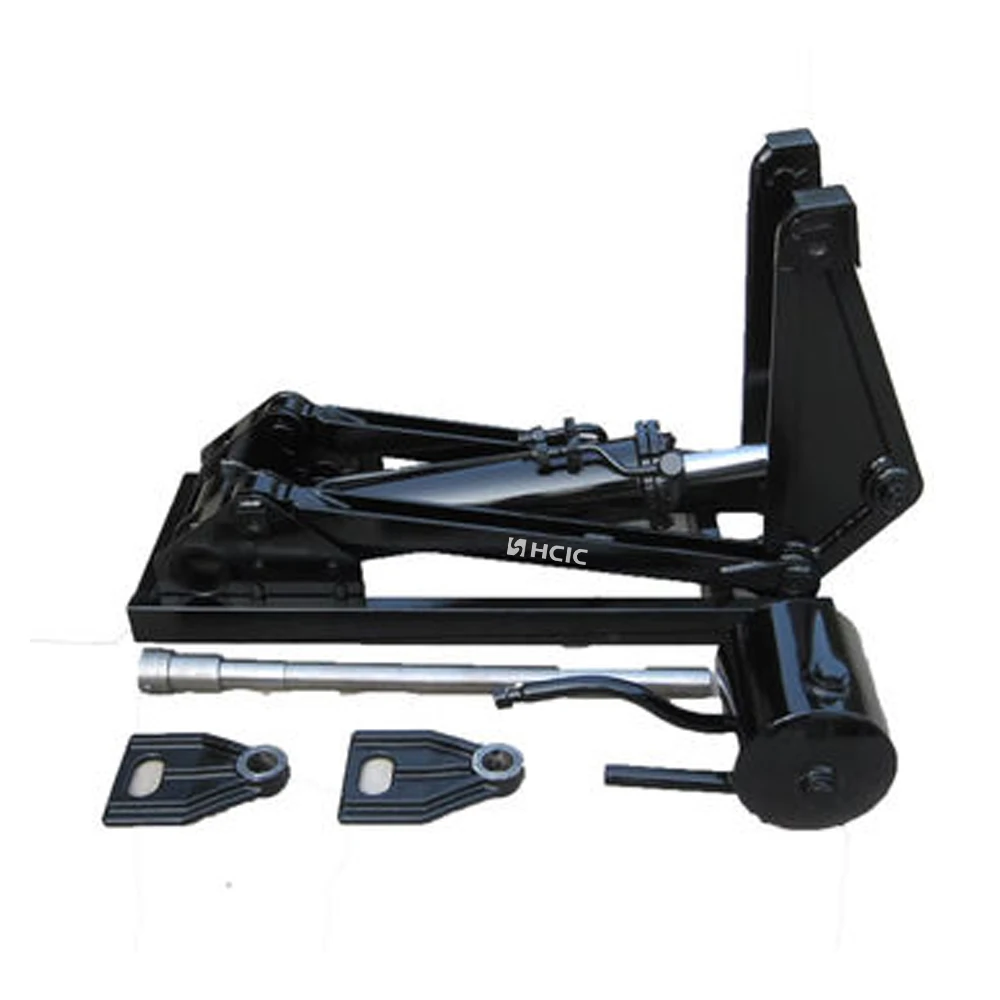

Power hoist Model 520 adalah komponen pengangkat kompak yang tercantum dalam katalog American Power Hoists yang disediakan. Bagi pembuat trailer pembuangan atau pembeli pengganti, pertanyaan pertama bukan sekadar apakah kerekan dapat terangkat. Yang menentukan apakah kerekan sesuai dengan ruang rangka yang tersedia, susunan poros, dan jalur pergerakan.
Halaman Model 520 menyediakan referensi tujuh dimensi, dari A hingga G. Dimensi ini memberikan titik awal teknik untuk memeriksa selubung pemasangan sebelum struktur trailer, sirkuit hidraulik, dan detail pemasangan diselesaikan.
| Parameter | Nilai katalog |
|---|---|
| Model | 520 |
| Kategori produk | Kerekan listrik |
| Dimensi A | 24.00 masuk |
| Dimensi B | 28,25 inci |
| Dimensi C | 19,25 inci |
| Dimensi D | 5.00 masuk |
| Dimensi E | 47,63 inci |
| Dimensi F | 16,25 inci |
| Dimensi G | 11,75 inci |
Nilai-nilai ini ditranskripsikan dari halaman katalog Model 520. Gambar asli dan dimensi trailer aktual pelanggan harus diperiksa sebelum persetujuan produksi.

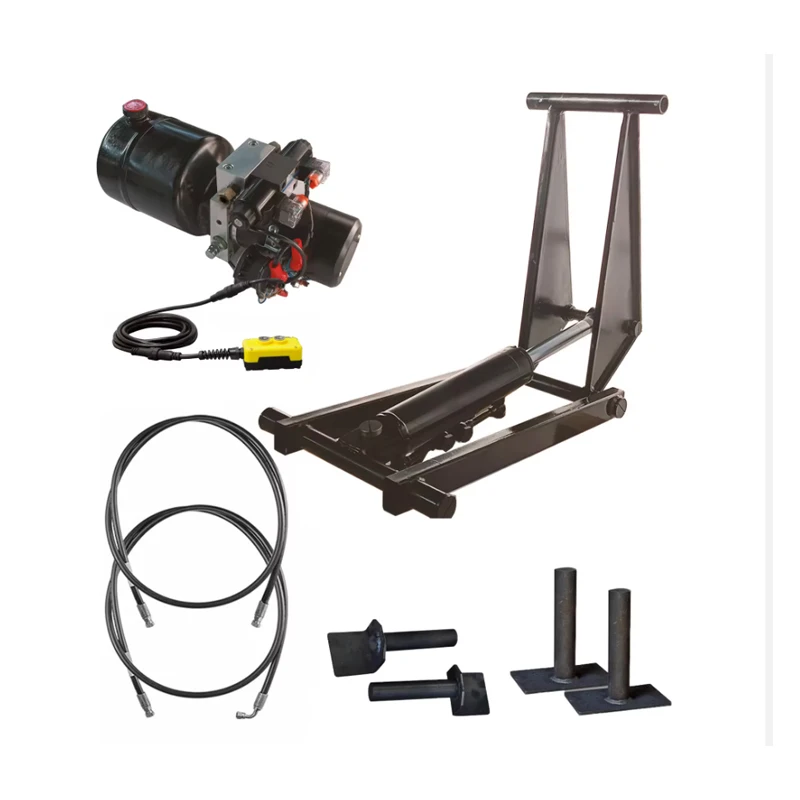

Sistem pengangkatan dump-trailer bergerak melalui sudut yang berubah-ubah. Ruang yang tersedia saat tubuh ditutup belum tentu sama dengan ruang yang tersedia saat mengangkat. Kerekan harus berada di dalam rangka, terhubung dengan benar ke struktur pendukung dan tetap bersih dari benda yang bergerak sepanjang siklus.
Oleh karena itu, power hoist Model 520 harus ditinjau sebagai bagian dari pengaturan pengangkatan yang lengkap, bukan sebagai komponen yang terisolasi. Bodi trailer, engsel belakang, struktur pemasangan depan, dan sambungan hidraulik semuanya memengaruhi pemasangan akhir.
Dimensi A, B, dan C berguna ketika membandingkan hoist dengan ruang yang tersedia antara rangka trailer dan bak pembuangan. Ukur trailer dalam posisi tertutup terlebih dahulu, kemudian periksa jalur pergerakan saat badan mulai terjungkal.
Pengukuran statis saja dapat menghilangkan gangguan pada anggota silang, braket, selang, atau bagian bawah bodi. Tinjauan paling aman menggunakan gambar atau foto berdimensi dengan tanda jarak utama.
Referensi D, F, dan G membantu pembeli membandingkan kerekan dengan pelat penyangga yang direncanakan, lokasi pin, dan tulangan rangka. Nilai-nilai ini tidak boleh digunakan untuk mereproduksi desain pemasangan lengkap tanpa gambar asli dan dimensi proyek.
Struktur pemasangan harus memindahkan reaksi pengangkatan ke rangka trailer. Oleh karena itu, ketebalan braket, penyelarasan pin, dan desain las memerlukan tinjauan teknis terpisah.
Katalog mencantumkan dimensi E sebagai 47,63 inci untuk Model 520. Pengukuran ini penting ketika trailer memiliki panjang pemasangan terbatas atau ketika kerekan harus ditempatkan di sekitar anggota rangka yang ada.
Periksa dimensi ini bersama dengan posisi bodi tertutup, lokasi engsel, dan ruang akses servis. Berikan ruang untuk inspeksi dan pekerjaan sambungan hidrolik daripada merancang instalasi di sekitar pengukuran yang tidak memberikan akses praktis.
Power hoist Model 520 cocok untuk diskusi sistem pengangkatan dump-trailer di mana pembeli memerlukan referensi katalog yang ditentukan dan dasar dimensi untuk tinjauan perlengkapan. Hal ini dapat dipertimbangkan untuk pembuatan trailer OEM, proyek penggantian, dan desain ulang sistem, tergantung pada konfirmasi pengaturan mekanis dan hidraulik yang lengkap.
Halaman katalog Model 520 yang disertakan mencantumkan referensi dimensi tetapi tidak memberikan kapasitas terverifikasi, nilai tekanan kerja, angka masa pakai, atau sertifikasi untuk model ini. Detail tersebut harus dikonfirmasi untuk proyek sebenarnya dan bukan disimpulkan dari nomor model.
Pertanyaan tentang power hoist Model 520 yang berguna harus mencakup:
- Tipe trailer dan dimensi bak pembuangan
- Tersedia ruang antara rangka dan bodi
- Posisi engsel belakang dan titik pemasangan depan
- Pusat pin dan dimensi braket
- Posisi badan pembuangan tertutup dan berfungsi
- Pompa, katup, selang dan kontrol yang ada, jika ini penggantinya
- Foto atau gambar dimensi dari instalasi saat ini
- Urutan pengangkatan dan lingkungan pengoperasian yang diperlukan
Informasi ini memungkinkan pemasok untuk mendiskusikan perlengkapan tanpa menebak-nebak detail struktural yang tersembunyi.
Power hoist Model 520 harus dipilih melalui tinjauan perlengkapan, bukan pencocokan nomor model saja. Dimensi katalognya—khususnya dimensi E 47,63 inci, dimensi A 24,00 inci, dan dimensi G 11,75 inci—memberikan titik awal yang berguna untuk memeriksa pemasangan trailer pembuangan.
Untuk mendapatkan kutipan yang akurat, kirimkan gambar trailer, pengukuran pemasangan, dan informasi hidraulik yang ada ke HCIC. Keputusan akhir harus didasarkan pada pengaturan pengangkatan yang lengkap dan gambar teknik terkini.
HCIC mengembangkan dan memproduksi silinder hidrolik dan unit daya untuk aplikasi kendaraan dan industri. Untuk proyek Model 520, HCIC dapat meninjau informasi pemasangan yang tersedia dan mengidentifikasi rincian teknis yang diperlukan untuk penawaran OEM atau penggantian.
