Power hoist Model 516 adalah solusi pengangkatan ringkas untuk trailer pembuangan, dengan dimensi bak 24 inci dan panjang hoist 39,25 inci untuk perencanaan pemasangan.
Power hoist Model 516 adalah opsi hoist kompak untuk sistem pengangkatan dump-trailer. Dimensi katalognya memberikan titik awal praktis untuk memeriksa ruang rangka, geometri engsel, dan persyaratan pemasangan hidraulik sebelum pesanan dilakukan.

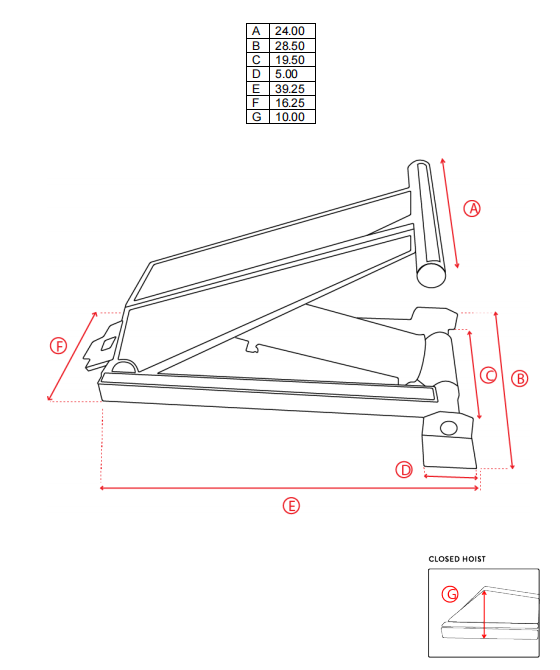

Power hoist Model 516 tercantum dalam katalog American Power Hoists dengan referensi tujuh dimensi, dari A hingga G. Pengukuran ini membantu pembuat trailer atau pembeli pengganti membandingkan hoist dengan area pemasangan yang tersedia daripada memilih peralatan hanya berdasarkan kapasitas angkat.
| Parameter | Nilai katalog |
|---|---|
| Model | 516 |
| Kategori produk | Kerekan listrik |
| Dimensi A | 24.00 masuk |
| Dimensi B | 28.50 masuk |
| Dimensi C | 19.50 masuk |
| Dimensi D | 5.00 masuk |
| Dimensi E | 39,25 inci |
| Dimensi F | 16,25 inci |
| Dimensi G | 10.00 masuk |
Ini adalah dimensi katalog. Gambar tersebut harus diperiksa sesuai dengan kerangka aktual pelanggan, titik pivot, dan metode pemasangan sebelum persetujuan akhir.
Kerekan trailer pembuangan tidak hanya memberikan gaya angkat. Itu harus pas di antara rel rangka, sesuai dengan geometri bak pembuangan dan memberikan jarak yang cukup untuk struktur yang bergerak. Oleh karena itu, power hoist Model 516 dapat dievaluasi dalam tiga langkah praktis.
Mulailah dengan dimensi A, B dan C dari gambar katalog. Bandingkan dengan ruang rangka yang tersedia dan posisi engsel bak pembuangan. Dimensi yang terlihat dapat diterima di atas kertas masih dapat menimbulkan gangguan saat bodi berputar, sehingga jalur pergerakan penuh harus diperiksa.
Dimensi D, F, dan G membantu pembeli meninjau hubungan pemasangan kerekan dengan rangka trailer dan braket pendukung. Pelat pemasangan, pusat pin, dan detail penguat yang benar bergantung pada desain trailer. Mereka tidak boleh ditebak hanya dari nomor modelnya saja.
Dimensi E terdaftar sebagai 39,25 inci untuk Model 516. Pengukuran ini penting ketika hoist harus ditempatkan di bawah bak pembuangan dengan panjang terbatas. Ini harus ditinjau bersama dengan posisi tertutup, sudut badan dan ruang yang diperlukan untuk akses servis.
Menggunakan nomor model yang tepat membuat pertanyaan OEM atau penggantian lebih mudah diproses. Ini memberi pemasok titik referensi yang jelas sementara pembeli memastikan struktur trailer, pengaturan pemasangan, dan persyaratan pengoperasian.
Untuk permintaan penggantian, pembeli harus mengirimkan pelat model atau referensi katalog, foto pemasangan yang ada, dimensi pemasangan yang tersedia, dan pengaturan pengangkatan trailer. Jika unit asli telah dimodifikasi, dimensi yang diperbarui lebih berguna daripada nomor model lama saja.
Power hoist Model 516 ditujukan untuk diskusi sistem pengangkatan dump-trailer yang mengutamakan tata letak hoist yang ringkas dan kesesuaian dimensi. Kesesuaian akhir tergantung pada badan trailer, beban, posisi engsel, sirkuit hidrolik, dan desain struktural. Dimensi katalog tidak dengan sendirinya menentukan peringkat kapasitas pengangkatan.
Untuk meminta peninjauan pemasangan power hoist Model 516, berikan:
- Tipe trailer dan dimensi bodi
- Ruang instalasi tersedia
- Lokasi engsel dan pin pemasangan
- Komponen hidrolik yang ada, jika ini penggantinya
- Urutan pengangkatan yang diperlukan
- Foto atau gambar dimensi dari instalasi saat ini
- Lingkungan pengoperasian dan siklus tugas yang diharapkan
Informasi ini memungkinkan HCIC untuk meninjau aplikasi tanpa mengasumsikan rincian yang tidak ditampilkan dalam katalog.
Power hoist Model 516 paling baik dievaluasi sebagai bagian dari pengaturan pengangkatan dump-trailer yang lengkap. Dimensi katalognya—khususnya dimensi A 24,00 inci, dimensi E 39,25 inci, dan dimensi G 10,00 inci—memberi pembeli dasar yang jelas untuk memeriksa ruang pemasangan. Untuk kutipan yang akurat, kirimkan gambar trailer dan informasi pemasangan terukur ke HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) mengembangkan dan memproduksi silinder hidrolik dan unit daya untuk aplikasi industri dan kendaraan. Untuk proyek Model 516, HCIC dapat meninjau informasi pemasangan yang tersedia dan memberi saran mengenai rincian teknis selanjutnya yang diperlukan untuk penawaran.
Minta peninjauan power hoist Model 516:
