3TG-E90x1199 adalah silinder hidrolik teleskopik bagian bawah bodi mobil tiga tahap dengan langkah 1.199 mm, tekanan kerja maksimum 220 bar, dan rentang jungkir katalog 5–14 ton.
Number of stages:
3 tahapWorking volume:
6.2LMaximum working pressure:
220bar3TG-E90x1199 adalah silinder hidrolik teleskopik bagian bawah bodi mobil tiga tahap yang tercantum dalam katalog HCIC-2026. Tata letak bagian bawah bodi mobil yang ringkas ditujukan untuk aplikasi sistem tip di mana silinder harus menghasilkan pukulan yang panjang namun tetap berada dalam ruang di bawah bodi dan sasis.
Katalog mencantumkan langkah 1.199 mm, massa 35 kg, volume kerja 6,2 L, dan tekanan kerja maksimum 220 bar. Ini juga memberikan kisaran kapasitas jungkit 5–14 ton dan dimensi pemasangan utama L/A/B/C/D/E. Nilai-nilai ini mendukung diskusi awal; mereka tidak menggantikan perhitungan trailer yang lengkap.
| Parameter | Nilai katalog |
|---|---|
| Model | 3TG‑E90x1199 |
| Jumlah tahapan | 3 |
| Stroke | 1.199 mm |
| Massa | 35kg |
| Volume kerja | 6,2 liter |
| Tekanan kerja maksimum |
220 batang |
| Kisaran kapasitas pemberian tip katalog | 5‑14 ton |
| Dimensi L | 598mm |
| Dimensi A | 160mm |
| Dimensi B | 438mm |
| Dimensi C | 108mm |
| Dimensi D | 92mm |
| Dimensi E | 58mm |
Nilai spesifikasi di atas ditranskripsikan dari tabel silinder teleskopik bagian bawah bodi mobil dalam katalog HCIC-2026 yang disertakan. Angka 5–14 ton dalam katalog adalah rentang aplikasi, bukan persetujuan muatan universal untuk setiap trailer pembuangan.
Konstruksi Bagian Bawah Bodi Tiga Tahap

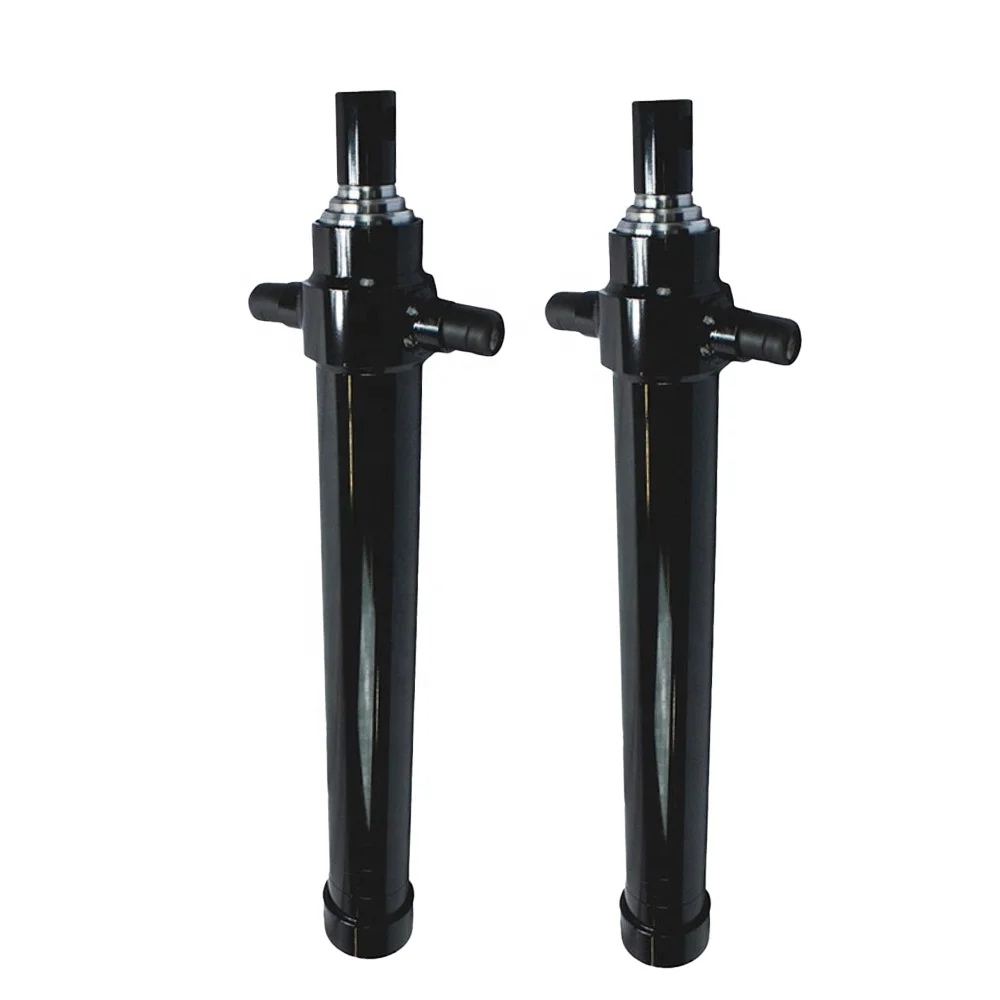

3TG-E90x1199 menggunakan tiga tahap teleskopik. Saat ditarik kembali, tahapan bertingkat membantu menjaga paket silinder tetap berada di area pemasangan bagian bawah bodi mobil. Selama perpanjangan, tahapan memberikan gerakan yang diperlukan untuk siklus jungkir tanpa memerlukan panjang kerja penuh dalam posisi tertutup.
Pengaturan panggung juga berarti bahwa gaya dan kecepatan silinder dapat bervariasi selama pemanjangan. Area efektif berubah seiring dengan aktifnya tahapan yang berbeda, sehingga pemilihan harus mempertimbangkan beban, geometri engsel, sudut kemiringan, aliran pompa, dan pengaturan katup secara bersamaan.
Pemasangan bagian bawah bodi mobil diatur lebih dari panjang tertutup silinder. Pembeli harus memeriksa pengaturan dudukan atau penyangga, penyelarasan pin, jarak bebas sasis, dan jalur silinder saat bodi bergerak dari posisi tertutup ke posisi miring.
Katalog mencantumkan L sebagai 598 mm dan dimensi A hingga E masing-masing sebagai 160, 438, 108, 92 dan 58 mm. Pengukuran ini harus dibandingkan dengan gambar rangka dan pengaturan pemasangan pelanggan. Silinder harus disejajarkan melalui desain pemasangan daripada dipaksa ke posisinya karena distorsi braket.

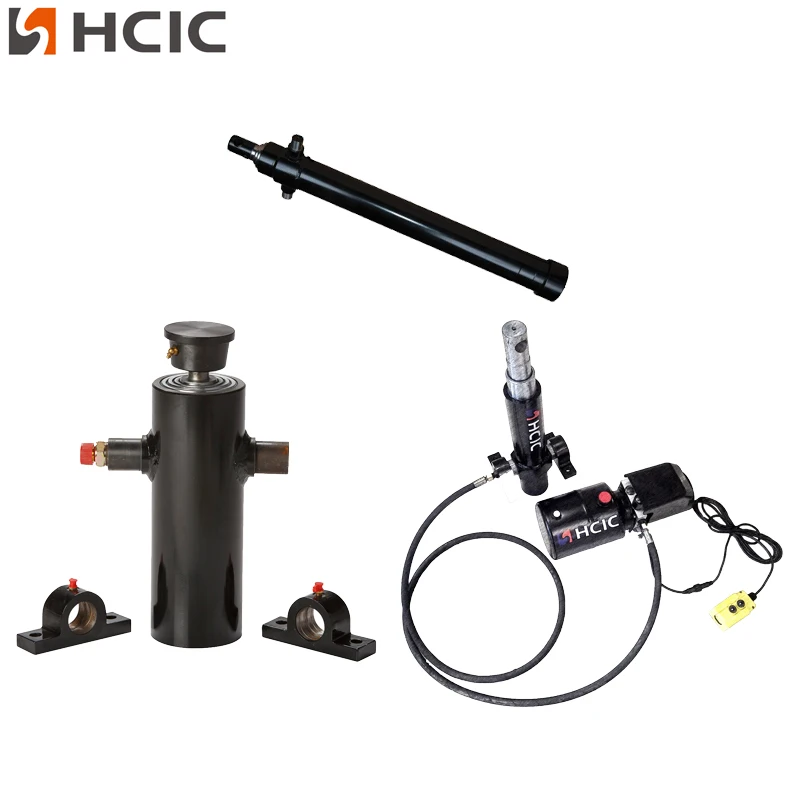

Katalog HCIC juga menampilkan aksesori dan opsi dukungan untuk lini silinder bagian bawah bodi mobil, termasuk referensi sambungan rod-eye atau gaya bola dan dudukan penyangga silinder. Sambungan yang tepat dan pengaturan dukungan untuk proyek 3TG-E90x1199 harus dikonfirmasi dari gambar saat ini dan bukan diasumsikan dari ilustrasi katalog umum.
3TG-E90x1199 terdaftar dengan tekanan kerja maksimum 220 bar. Nilai ini harus ditinjau bersama dengan pompa, pengaturan katup pelepas, saluran hidrolik, kebersihan oli, struktur pemasangan, dan beban jungkir lengkap.
Katalog mencantumkan kisaran kapasitas jungkit 5–14 ton. Kisaran ini harus diperlakukan sebagai referensi aplikasi katalog. Kesesuaian sebenarnya bergantung pada bodi trailer, distribusi beban, posisi engsel, sudut kemiringan, kekuatan sasis, aliran hidraulik, dan kondisi pengoperasian.
Silinder dengan lubang atau langkah yang benar masih bisa menjadi tidak sesuai jika geometri pemasangan atau tekanan sistem salah. Oleh karena itu, tinjauan aplikasi secara lengkap harus diselesaikan sebelum silinder dipesan.

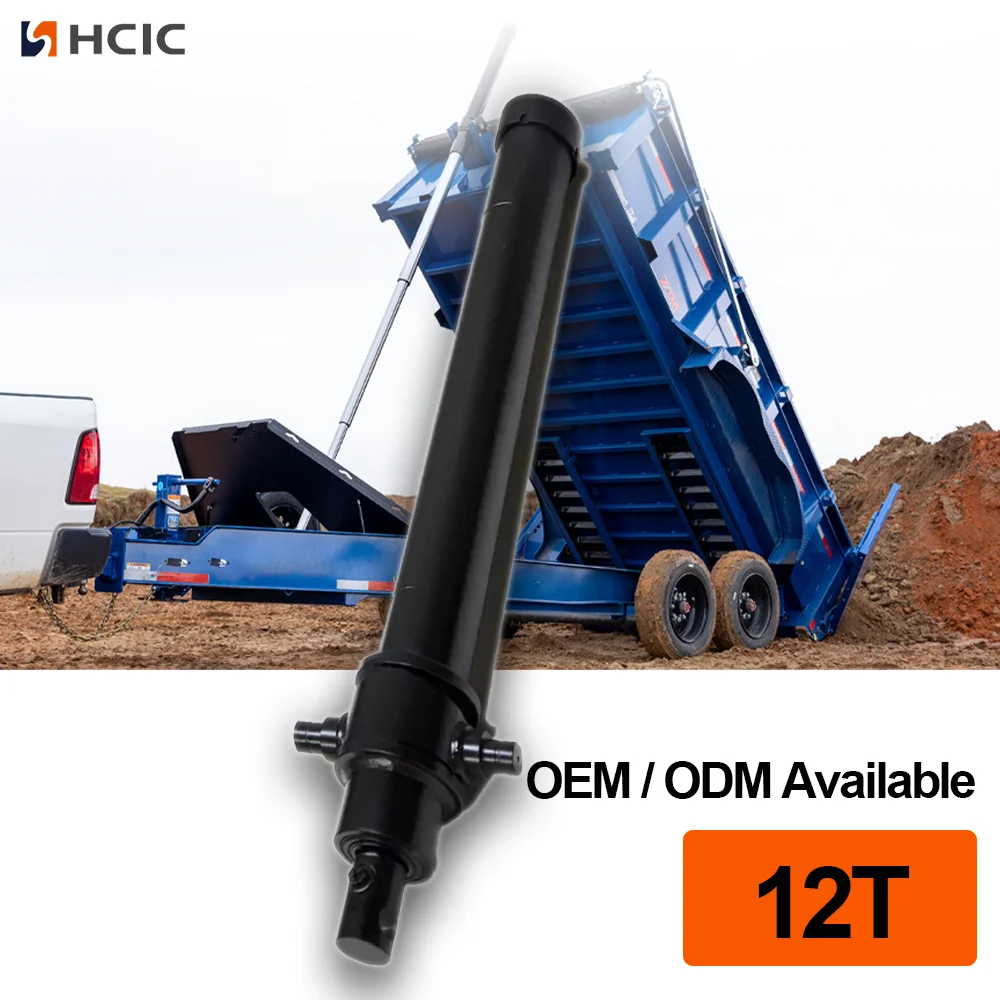

3TG-E90x1199 relevan untuk proyek sistem pembuangan trailer dan bagian bawah bodi mobil yang memerlukan silinder tiga tahap dengan langkah 1.199 mm. Hal ini dapat dipertimbangkan untuk pembuatan OEM, pekerjaan penggantian, dan desain ulang trailer ketika ruang yang tersedia dan persyaratan sistem sesuai dengan data katalog.
Katalog HCIC yang disertakan menjelaskan garis silinder bagian bawah bodi mobil dengan konfigurasi dua hingga enam tahap, tetapi artikel ini hanya berfokus pada model 3TG-E90x1199. Model lain tidak boleh digunakan sebagai pengganti dimensi atau data pengoperasiannya tanpa tinjauan teknis terpisah.
Untuk penilaian penawaran atau penggantian 3TG-E90x1199, kirimkan:
- Tipe trailer dan dimensi bodi
- Diperlukan stroke dan ruang instalasi tertutup
- Gambar sasis, dudukan dan braket
- Detail sambungan pin atau bola
- Informasi tekanan dan aliran pompa
- Pengaturan selang dan port
- Sudut kemiringan dan distribusi beban
- Foto silinder saat ini dan area pemasangan
- Kuantitas yang diperlukan dan status penggantian
Detail ini membantu membedakan penggantian silinder dari masalah braket, penyelarasan, atau sistem hidraulik yang lebih besar.
3TG-E90x1199 adalah silinder hidrolik teleskopik bagian bawah bodi mobil tiga tahap dengan langkah 1.199 mm, tekanan kerja maksimum 220 bar, volume kerja 6,2 L, dan rentang jungkir katalog 5–14 ton. Dimensi L 598 mm dan pengukuran A–E yang tercantum memberikan titik awal praktis untuk perencanaan pemasangan.
Pemilihan akhir harus didasarkan pada sistem trailer yang lengkap, bukan pada langkah atau tekanan saja. Kirim gambar bagian bawah bodi mobil dan data hidraulik ke HCIC untuk peninjauan spesifik proyek sebelum pembelian.
HCIC mengembangkan dan memproduksi silinder hidrolik dan unit daya untuk aplikasi kendaraan dan industri. Untuk proyek 3TG-E90x1199, HCIC dapat meninjau gambar, dimensi terukur, dan persyaratan hidraulik untuk permintaan OEM atau penggantian.
