Silinder Hidraulik Tipping Depan

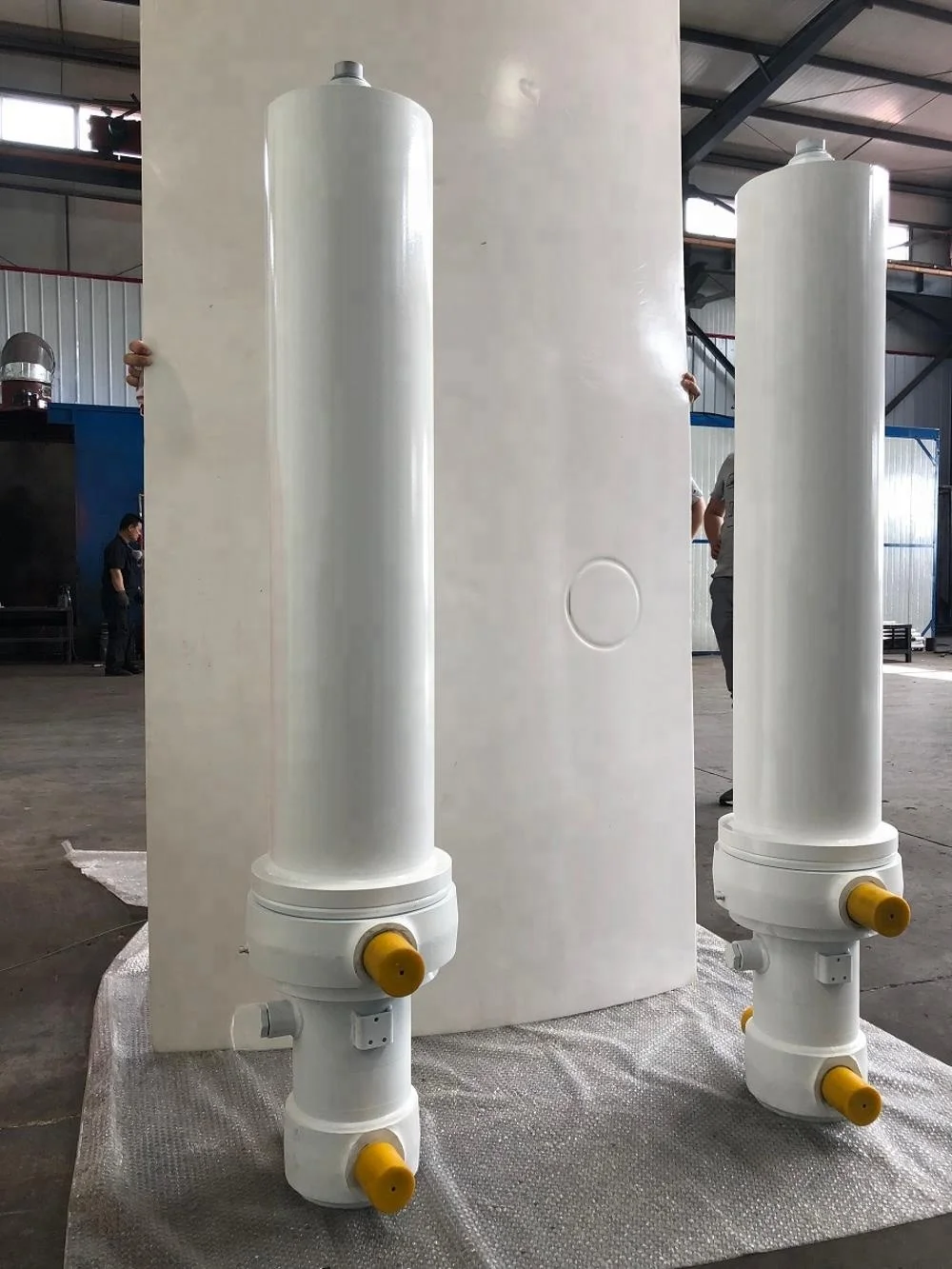

FE-4TG-E169*4280 adalah silinder hidraulik jungkit depan empat tahap yang tercantum dalam katalog jungkit hidraulik HCIC untuk aplikasi berkapasitas jungkit 49 ton. Konstruksi teleskopiknya menggabungkan jangkauan kerja yang panjang dengan paket tertutup yang lebih pendek daripada yang biasanya dibutuhkan oleh silinder satu tahap.

Model ini ditujukan untuk desain sistem truk sampah miring ke depan, yang mana panjang silinder, geometri pemasangan, dan beban kendaraan harus ditinjau secara bersamaan. Katalog ini menyediakan urutan lubang utama, tekanan, dimensi pemasangan, dan panjang tertutup yang diperlukan untuk diskusi teknik awal.

---

I. Spesifikasi Produk

Nilai di atas ditranskripsikan dari tabel tipping silinder depan FE/FC dalam katalog HCIC-2026 yang disertakan. Referensi kapasitas tip adalah nilai penerapan katalog, bukan jaminan untuk setiap konfigurasi truk.

---

II. Konstruksi Teleskopik Empat Tahap

FE-4TG-E169*4280 menggunakan empat tahap bertingkat. Urutan lubang berkurang dari 169 mm menjadi 115 mm seiring dengan bertambahnya tahapan. Susunan ini memungkinkan silinder memberikan gerakan pengangkatan yang panjang sekaligus menjaga panjang pemasangan tertutup menjadi 1.345 mm.

Selama siklus tipping depan, tekanan hidrolik bekerja pada area panggung aktif. Saat urutan tahapan berubah, gaya angkat dan kecepatan gerakan yang tersedia juga berubah. Oleh karena itu, sebuah silinder tidak boleh dipilih hanya berdasarkan lubang terbesarnya atau berdasarkan kapasitas nominal truk. Berat badan, muatan, posisi engsel, titik pemasangan, dan sirkuit hidraulik semuanya memengaruhi hasil akhir sistem.

---

AKU AKU AKU. Dimensi Instalasi Penting

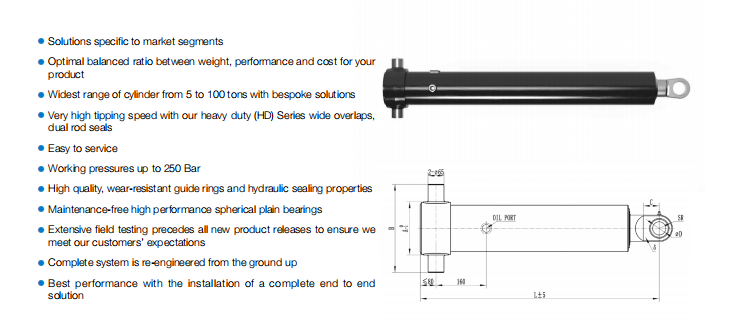

Katalog mencantumkan dimensi A, B, C, D dan delta untuk FE-4TG-E169*4280. Dimensi ini harus dibandingkan dengan braket pemasangan di depan truk, susunan poros, jarak bebas rangka, dan posisi badan tertutup.

Panjang tertutup 1.345 mm sangat penting terutama ketika silinder dipasang di antara sasis dan bodi jungkit depan. Pembeli juga harus memeriksa seluruh jalur yang diperpanjang, sudut silinder pada awal pengangkatan, dan jarak bebas di sekitar setiap titik pemasangan. Silinder yang memiliki dimensi serupa mungkin masih tidak cocok jika pusat pin atau geometri braketnya berbeda.

---

IV. Tinjauan Tekanan dan Penerapan

Katalog mencantumkan tekanan kerja sebesar 16 MPa dan referensi kapasitas jungkit 49 ton untuk model ini. Angka-angka ini harus ditinjau bersamaan dengan pengaturan pompa, perlindungan katup, aliran oli hidrolik, dan struktur truk. Mereka tidak boleh diperlakukan sebagai persetujuan muatan yang berdiri sendiri.

Sebelum memilih FE-4TG-E169*4280, pembeli harus memastikan apakah referensi seberat 49 ton cocok dengan kendaraan dan badan jungkir sebenarnya. Sistem yang lengkap memerlukan braket, pin, saluran hidrolik, dan sirkuit kontrol yang kompatibel yang dirancang untuk beban dan pergerakan yang diinginkan.

---

V. Informasi Pemeriksaan dan Penggantian

Untuk permintaan penggantian, kirimkan identifikasi silinder asli, foto titik pemasangan, pengukuran tertutup dan diperpanjang, dimensi pin, informasi pelabuhan oli, dan detail aplikasi truk. Jika unit lama rusak, foto batang, sambungan panggung, dan mata pemasangan membantu memisahkan masalah silinder dari braket atau masalah penyelarasan.

Informasi berikut berguna untuk kutipan OEM:

• Merek truk, model dan rentang muatan yang diharapkan
• Dimensi bodi jungkit depan
• Panjang pemasangan tertutup dan jarak bebas yang tersedia
• Diameter pin pemasangan dan posisi tengah
• Tekanan hidrolik dan aliran pompa
• Pengaturan selang dan port
• Kuantitas yang diperlukan dan status penggantian

---

VI. Kesimpulan

FE-4TG-E169*4280 adalah silinder hidrolik jungkit depan empat tahap khusus dengan urutan lubang 169/158/136/115 mm, tekanan katalog 16 MPa, dan panjang tertutup 1.345 mm. Kesesuaiannya bergantung pada sistem truk pembuangan yang lengkap, bukan pada nomor modelnya saja. Kirim gambar pemasangan dan data hidraulik ke HCIC untuk tinjauan spesifik proyek.

---

VII. Tentang HCIC

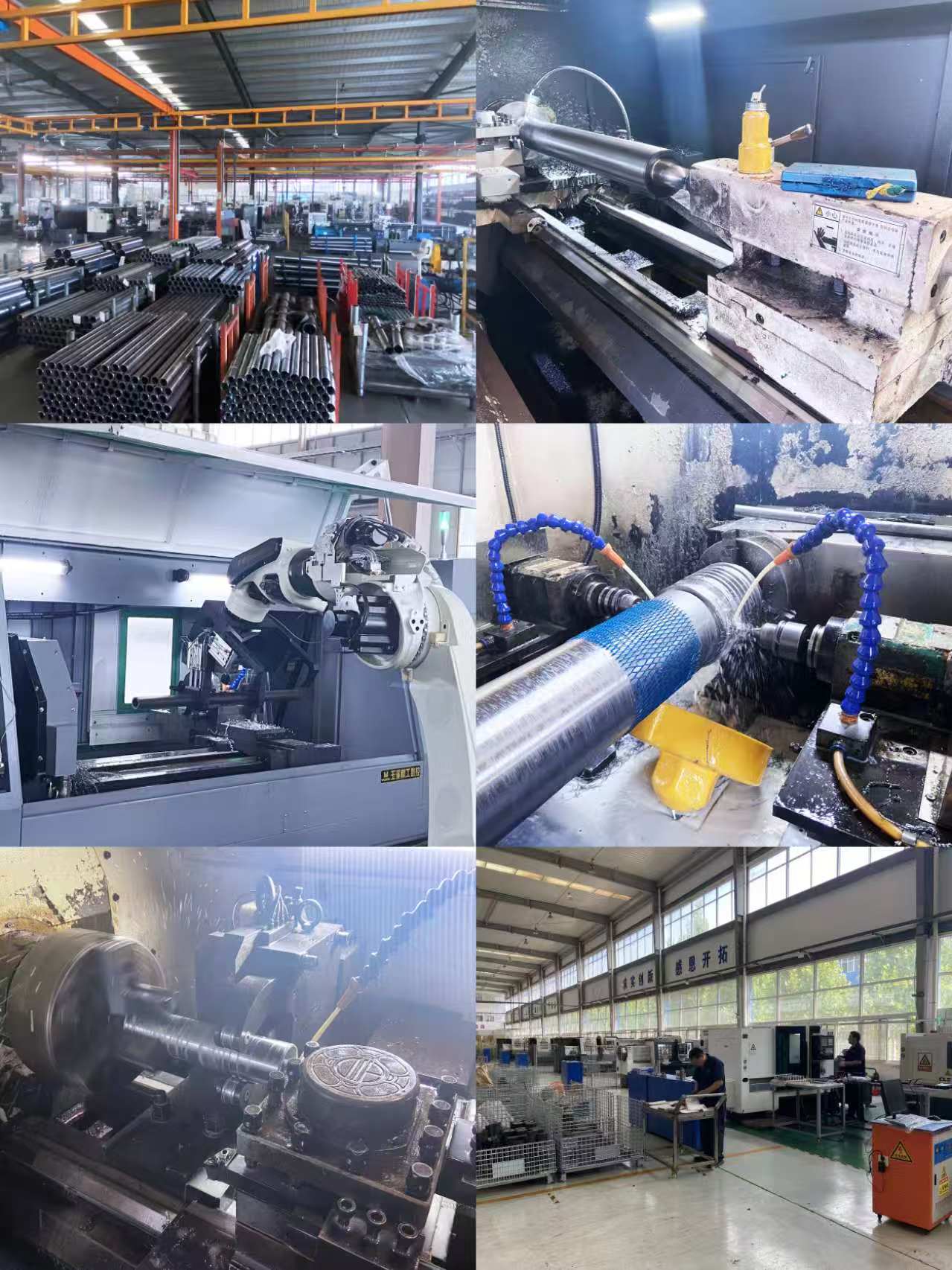

HCIC mengembangkan dan memproduksi silinder hidrolik dan unit daya untuk aplikasi kendaraan dan industri. HCIC mendukung pertanyaan OEM dan penggantian menggunakan gambar pelanggan, pengukuran dan persyaratan aplikasi sebagai dasar tinjauan teknis.

Minta tinjauan kutipan FE-4TG-E169*4280:
