Kata pengantar

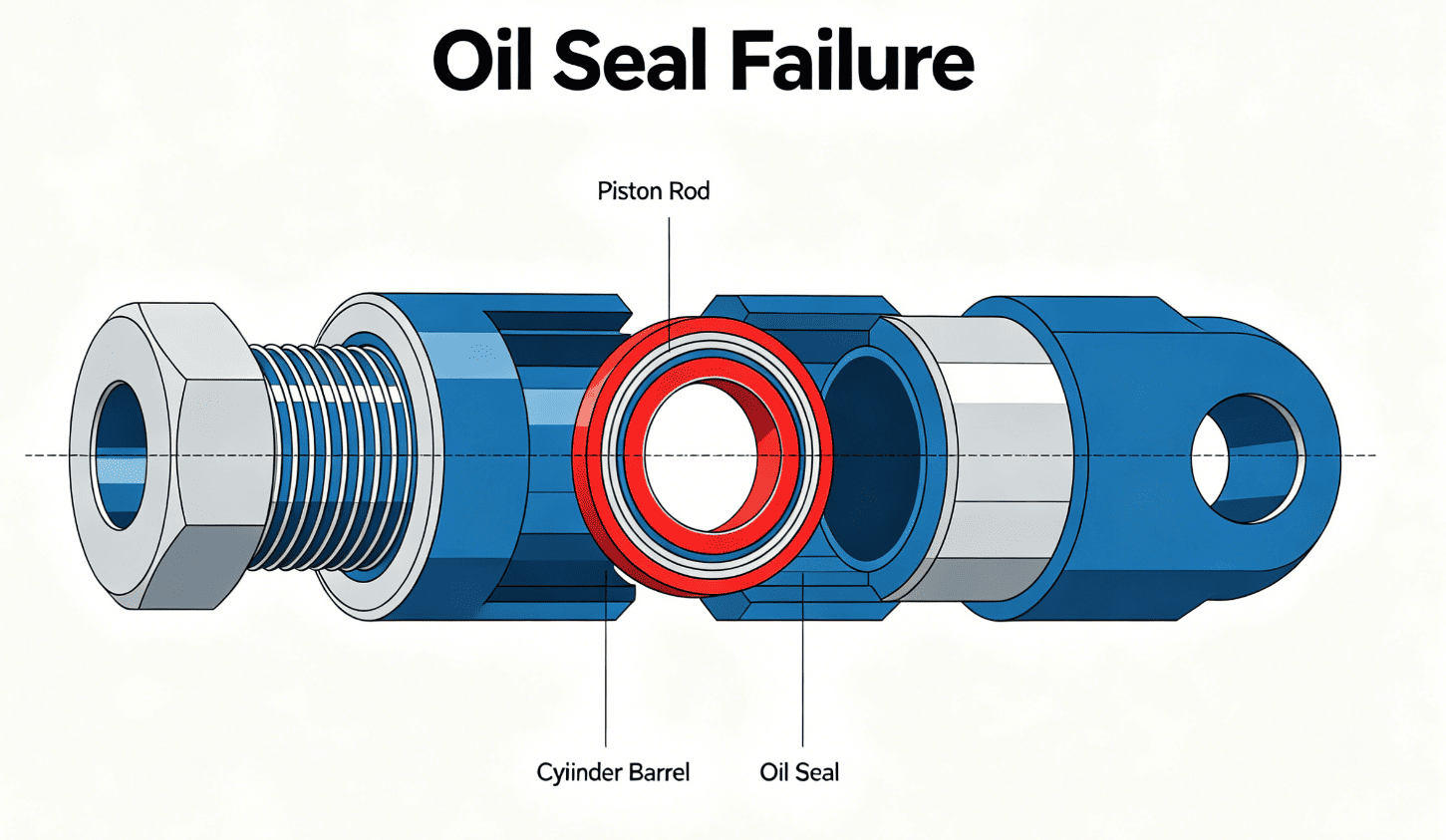

90% kebocoran hidrolik pada mesin konstruksi berasal dari kegagalan segel oli dini. Biaya segel yang rendah menyebabkan kerugian besar akibat waktu henti dan keausan komponen. Artikel ini menggabungkan standar penyegelan ISO, peraturan perakitan CE, dan data pemeliharaan nyata armada pertambangan, sanitasi, dan konstruksi, mencantumkan 10 penyebab kegagalan umum dengan perbaikan sederhana yang dapat ditindaklanjuti untuk mekanik dan manajer armada.
I. Cacat Perakitan (42% kegagalan)
1.1 Gerinda tajam & talang poros buruk
- Tepi poros yang tajam memotong bibir segel selama pemasangan dan menyebabkan kebocoran perlahan.
- Standar: Talang 15°-30°, kekasaran poros Ra≤0,8μm.
- Cara mengatasinya: Poles semua tepi poros sebelum perakitan.
1.2 Toleransi perakitan melebihi standar
- Ukuran poros yang tidak memenuhi syarat mematahkan gaya pra-pengetatan bibir.
- Data: Masa pakai turun 70% jika toleransi melebihi 0,08 mm.
- Cara mengatasinya: Ukur poros dengan mikrometer sebelum pemasangan.

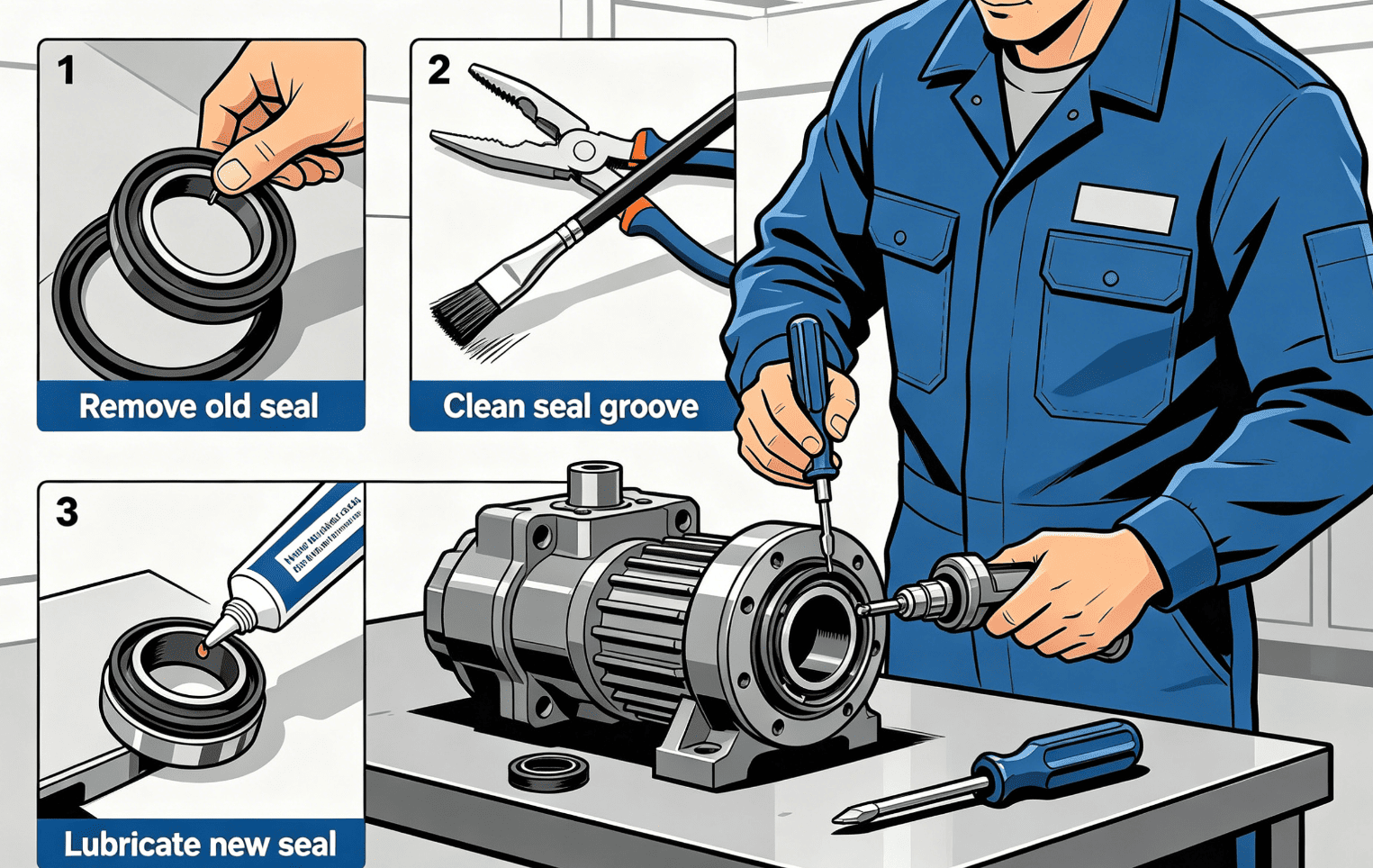

1.3 Pemasangan kasar tanpa alat khusus
- Pukulan palu merusak kerangka logam segel.
- Standar: Gunakan selongsong tekan plastik dan lumasi bibir segel.
II. Kerusakan Permukaan Poros (21% kegagalan)
2.1 Goresan & alur melingkar pada poros 2.1.1 Pasir dan serpihan logam mengikis poros dan merusak sambungan penyegelan.
- Mesin berisiko tinggi: ekskavator, truk pertambangan.
- Cara mengatasinya: Lapisi lekukan kecil; ganti batang piston yang tergores parah.
2.2 Runout radial poros yang berlebihan
- Gesekan yang tidak seimbang menyebabkan panas berlebih lokal dan kebocoran satu sisi.
- Standar: Runout radial poros ≤0,05mm.
AKU AKU AKU. Temperatur Oli Tidak Normal (16% kegagalan)
3.1 Temperatur oli hidrolik tinggi dalam jangka panjang
- Segel NBR retak dengan cepat pada suhu lebih dari 90℃. Pendingin yang diblokir mendorong suhu lebih dari 110℃.
- Cara mengatasinya: Bersihkan radiator; menggunakan segel FKM untuk mesin penambangan suhu tinggi.
3.2 Kerusakan mulai dingin suhu rendah
- Karet biasa mengeras dalam cuaca dingin dan gagal menyegel saat dinyalakan.
- Cara mengatasinya: Panaskan peralatan 3-5 menit; mengadopsi segel NBR yang dimodifikasi dengan suhu rendah.
IV. Oli Hidraulik Tidak Cocok & Terdegradasi
4.1 Bahan segel tidak kompatibel dengan cairan hidrolik
- NBR membengkak dengan oli hidrolik sintetis dan kehilangan kekencangannya.
- Aturan: NBR untuk minyak mineral; FKM untuk oli sintetik & tahan api.
4.2 Oli hidrolik kotor & teroksidasi
- Minyak yang rusak karena asam menimbulkan korosi pada karet; kotoran menggiling bibir segel.
- Aturannya: Ganti oli dan filter setiap 2000 jam kerja.
V. Tekanan Kerja Kelebihan Beban
5.1 Dampak tekanan tinggi seketika
- Pemecahan atau pengangkatan batu menciptakan lonjakan tekanan yang merusak bibir segel.
- Cara mengatasinya: Pasang segel yang diperkuat cincin cadangan untuk silinder bertekanan tinggi.
5.2 Akumulasi tekanan balik internal
- Pipa balik yang tersumbat mendorong segel keluar dan memicu kebocoran.
- Cara mengatasinya: Bersihkan saluran pipa pengembalian minyak secara teratur.
VI. Pemilihan Segel Oli yang Salah
6.1 Bahan karet yang salah untuk kondisi kerja
- Segel NBR normal retak dalam waktu 300 jam pada peralatan penambangan panas.
- Panduan pemilihan: NBR untuk suhu normal; FKM untuk panas tinggi.
6.2 Struktur segel salah &ukuran
- Segel non-kerangka hanya cocok untuk penggunaan statis bertekanan rendah.
- Tip pengadaan: Berikan tekanan, suhu dan kecepatan saat memesan segel.
VII. Penuaan Karet Akibat Penyimpanan & Waktu Idle yang Lama
7.1 Penuaan stok jangka panjang
- Oksidasi cahaya dan udara membuat segel yang tidak digunakan kehilangan elastisitasnya.
- Aturan: Waktu penyimpanan segel ≤24 bulan, ikuti manajemen stok FIFO.
7.2 Lekukan permanen akibat penghentian mesin yang lama
- Segel stasioner tetap ditekan di satu titik dan bocor setelah dinyalakan kembali.
- Perbaiki: Tarik kembali & perpanjang silinder setiap bulan untuk peralatan yang menganggur.
VIII. Bagian Pelindung Debu Rusak
8.1 Wiper debu rusak
- Lumpur dan kerikil melewati wiper yang rusak dan membuat bibir segel cepat aus.
- Aturan: Ganti wiper debu dan segel oli secara bersamaan selama perawatan.
8.2 Selongsong pelindung batang piston retak
Mesin konstruksi luar ruangan mudah mengumpulkan debu tanpa penutup yang utuh.
IX. Kecepatan Lari Berlebihan & Gesekan Kering
9.1 Kecepatan bolak-balik melebihi batas
- Gerakan berkecepatan tinggi menimbulkan panas gesekan dan membakar karet bibir.
- Standar: Batas kecepatan segel normal ≤0,5m/s.
9.2 Hilangnya pelumasan & gesekan kering
- Lapisan oli yang hilang menyebabkan abrasi langsung dan kerusakan segel secara instan.
- Larangan: Retraksi silinder kosong tanpa oli hidrolik yang cukup.
X. Pegas Ketegangan Internal Gagal
10.1 Pegas segel terkorosi atau longgar
- Kekuatan penahan pasokan mata air; pegas yang terkorosi menyebabkan kebocoran terus-menerus.
- Pemicu korosi: Air hujan dan oli hidrolik yang teremulsi.
10.2 Pegas hilang saat penggantian
Kesalahan manusia yang umum menyebabkan kebocoran oli langsung setelah pemasangan.
Kesimpulan
Kebocoran segel oli yang berulang jarang disebabkan oleh segel yang rusak saja; sebagian besar kesalahan berasal dari perakitan yang buruk, pemilihan yang salah, dan pemeliharaan yang tidak teratur. Panduan ini mengikuti standar penyegelan internasional dan dapat digunakan untuk pelatihan bengkel. Jika Anda tidak dapat mengonfirmasi model segel oli yang cocok atau menyelesaikan masalah kebocoran yang terus-menerus, kirimkan jenis mesin, tekanan kerja, dan jenis oli hidrolik Anda kepada kami untuk mendapatkan solusi penyegelan khusus gratis.
