Perlindungan Korosi Batang Silinder Hidraulik: Hard Chrome vs. QPQ vs. Nikel-Chrome di Lingkungan Keras

I. Kegagalan: Mengapa Satu Titik Karat Menghancurkan Seluruh Sistem Hidraulik

Dalam lingkungan pengoperasian yang parah, korosi batang piston jarang hanya merupakan cacat kosmetik. Satu tusukan kecil karat pada batang silinder yang terbuka berfungsi seperti silet bergerigi.

Setiap kalisilinder hidrolikrditarik kembali, kawah besi-oksida yang kasar itu mengiris langsung melintasi wiper batang poliuretan dan segel tekanan U-cup primer. Dalam lusinan siklus:

• Segel batang robek, mengakibatkan kebocoran oli hidrolik terlihat di tanah.
• Kotoran jalan yang abrasif, bubur garam, dan air terseret melewati wiper yang rusak langsung ke dalam tong silinder.
• Kontaminasi oli internal mempercepat keausan pompa, lengketnya spool katup, dan kegagalan sistem yang parah.

Untuk mesin yang terkena udara laut pesisir, air garam penghilang lapisan es di jalan raya (kalsium dan magnesium klorida), atau bahan kimia pertanian yang bersifat asam, batang krom keras katalog standar sering kali melepuh dan berlubang dalam satu musim. Memilih metalurgi permukaan yang tepat adalah garis pertahanan yang paling hemat biaya.

---

II. 3 Teknologi Permukaan Batang Inti: Cara Kerjanya

[ 1. Chrome Keras Standar ]   ===> Cangkang berlapis listrik dengan retakan mikro (Mengandalkan penghalang permukaan murni)

[ 2. QPQ Liquid Nitriding ]  ===> Lapisan difusi kimia termal ke dalam baja (Tidak ada lapisan yang terkelupas)

[ 3. Lapisan Ganda Nikel-Krom] ===> Penghalang nikel padat yang tidak berpori + lapisan luar krom keras yang dikorbankan

2.1 Pelapisan Krom Industri Keras

Hard chrome standar tetap menjadi patokan global untuk mesin industri dalam ruangan dan tugas ringan.

- Prosesnya: Lapisan logam kromium (biasanya setebal 20 hingga 30 mikron) dilapisi dengan baja karbon yang dikeraskan secara induksi dan dipoles hingga mencapai lapisan cermin (Ra 0,1 hingga 0,2 mikron).

- Realitas Mikroskopis: Semua kromium yang diendapkan secara elektro secara alami mengandung ribuan retakan tegangan mikroskopis ("retak mikro"). Di lingkungan oli yang kering atau bersih, retakan mikro ini dapat menahan lapisan oli pelumas dengan baik. Namun, dalam lingkungan kimia yang agresif, elektrolit korosif merembes langsung melalui celah mikro ke baja dasar mentah di bawahnya. Karat berkembang di bawah krom, mengangkat lapisan menjadi serpihan tajam.

2.2 Nitridasi Cair QPQ (Quench-Polandia-Quench Nitrocarburizing)

QPQ bukanlah pelapisan permukaan yang berada di atas baja; ini adalah proses difusi termokimia yang secara mendasar mengubah struktur molekul luar baja itu sendiri.

- Prosesnya: Batang baja mentah mengalami nitrokarburasi feritik cair dalam penangas garam cair khusus, diikuti dengan pemolesan mekanis dan oksidasi sekunder. Atom nitrogen dan karbon berdifusi jauh ke dalam kisi baja, menciptakan "lapisan senyawa" besi-nitrida yang sangat keras (biasanya sedalam 15 hingga 25 mikron) yang didukung oleh zona difusi nitrogen yang lebih dalam.

- Keuntungan Utama: Karena tidak ada cangkang berlapis listrik terpisah, QPQ tidak dapat melepuh, terkelupas, terkelupas, atau terkelupas. Selain itu, lapisan oksida besi hitam pekat menutup pori-pori mikro di permukaan, memberikan ketahanan luar biasa terhadap serpihan garam dan kerikil jalan raya.

2.3 Nikel-Krom Dua Lapis (Direkayasa untuk Kelautan & Lepas Pantai)

Ketika peralatan beroperasi langsung di zona percikan air asin atau rig pengeboran lepas pantai, lapisan ganda nikel-krom memberikan perlindungan galvanik maksimum.

- Prosesnya: Sublapisan nikel ulet yang tebal dan bebas pori (30 hingga 50 mikron) dilapisi terlebih dahulu pada baja, diikuti dengan lapisan atas krom keras standar (20 hingga 30 mikron).

- Keuntungan Utama: Lapisan dasar nikel murni memberikan penghalang kimia kedap air dan tahan korosi yang menutup seluruh substrat baja. Lapisan atas kromium bagian luar memberikan kekerasan permukaan yang tinggi dan ketahanan gores. Sekalipun air asin yang agresif menembus celah mikro krom, ia akan berhenti di penghalang nikel tanpa menyentuh baja dasar.

---

AKU AKU AKU. Perbandingan Teknik: Kinerja Head-to-Head

IV. Di mana Menentukan Setiap Perawatan: Panduan Aplikasi OEM Praktis

+---------------+------------------------------------+--------------------------------+

|      Chrome Standar        |        Nitridasi Cair QPQ        |      Nikel-Krom Ganda        |

+---------------+------------------------------------+--------------------------------+

| • Otomatisasi pabrik dalam ruangan | • Bajak salju di jalan raya & penyebar garam| • Derek & derek lepas pantai    |

| • Toko alat tulis menekan   | • Tangki pertanian & pupuk   | • Kerekan kapal kontainer pesisir|

| • Peralatan mesin tertutup    | • Tolak loader samping & belakang       | • Dermaga laut zona percikan     |

| • Membersihkan forklift gudang | • Pengangkut kehutanan & agregat     | • Aktuator hidrolik bawah laut   |

+---------------+------------------------------------+--------------------------------+

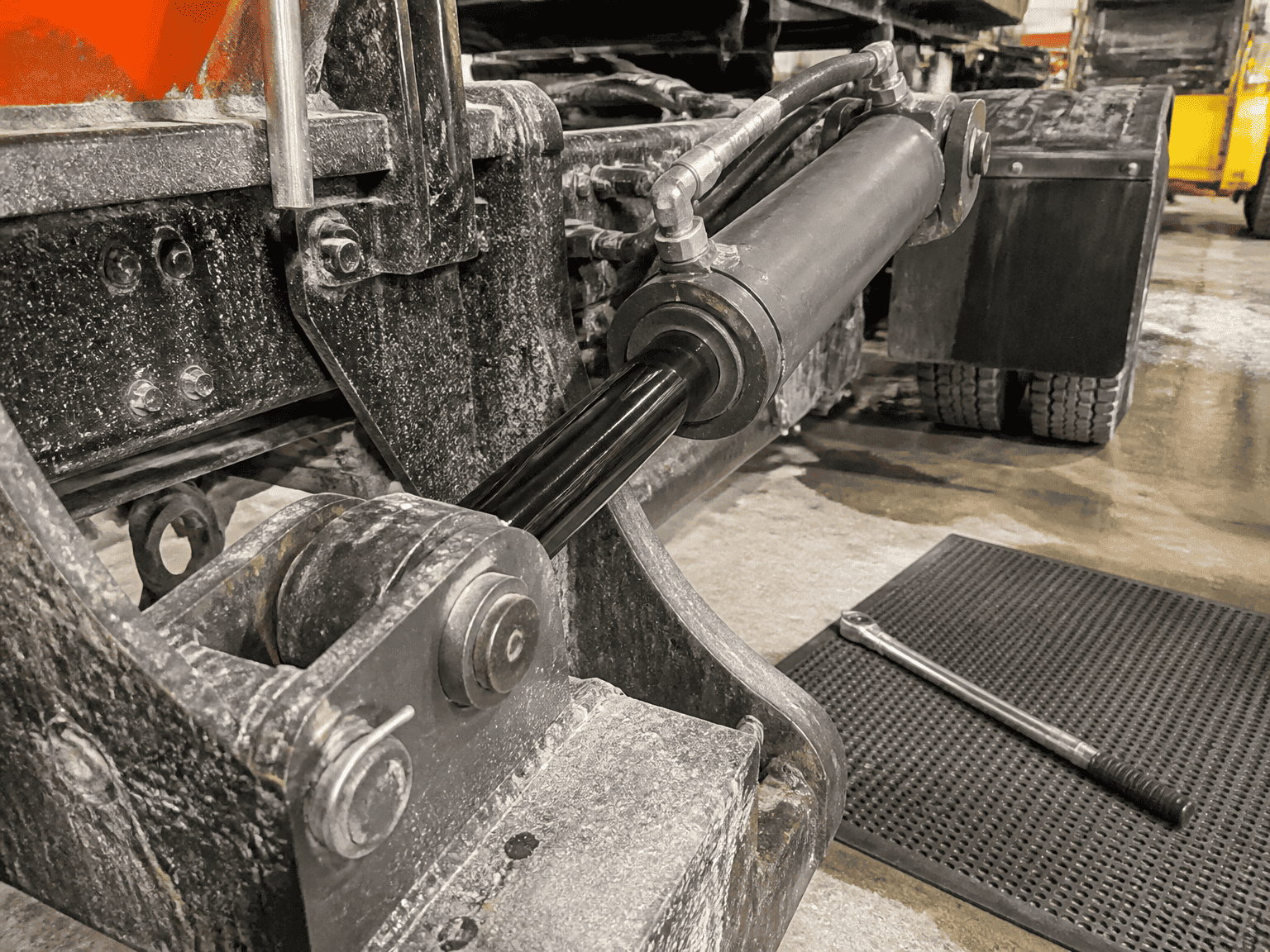

4.1 Bajak Salju, Penyebar Garam, dan Truk Kota: Pilih QPQ

Kendaraan dinas musim dingin kota melaju langsung melalui awan bertekanan yang mengandung kalsium klorida cair dan garam batu basah. Semburan garam menimbulkan ledakan yang berkepanjangansilinder hidrolikbatang bersama dengan kerikil jalan berkecepatan tinggi. Lapisan difusi terpadu dan tahan chip QPQ mencegah lubang terlokalisasi, sementara lapisan hitamnya yang ramping mengurangi silau matahari pada lalu lintas dari arah berlawanan.

4.2 Penyebar Pupuk dan Semprotan Pertanian: Pilih QPQ

Pupuk nitrogen cair dan bubur kalium terkenal agresif terhadap krom berlapis listrik standar. QPQ memberikan kepasifan bahan kimia yang diperlukan untuk bertahan dari paparan bahan kimia musiman tanpa merusak segel kelenjar.

4.3 Kerekan Laut, Dermaga Pesisir, dan Rig Lepas Pantai: Pilih Nikel-Krom

Di zona percikan laut di mana peralatan secara permanen terkena kabut laut dan semprotan air pasang, nikel-krom dua lapis merupakan standar global yang diakui. Investasi awal yang lebih tinggi diimbangi dengan mencegah kebocoran hidrolik lepas pantai dan waktu henti kapal yang mahal.

---

V.3 Detail Manufaktur Penting yang Harus Dibutuhkan Insinyur OEM

1. Pengerasan Induksi Bahan Dasar:Terlepas dari lapisannya, silinder bergerak yang mengalami defleksi beban samping dan benturan batu harus dikeraskan secara induksi hingga kedalaman 1,5 hingga 3,0 mm (HRC 52 hingga 58). Hal ini mencegah "penghancuran kulit telur"—di mana logam inti lunak meleleh di bawah permukaan batang yang tidak dikeraskan di bawah beban titik.

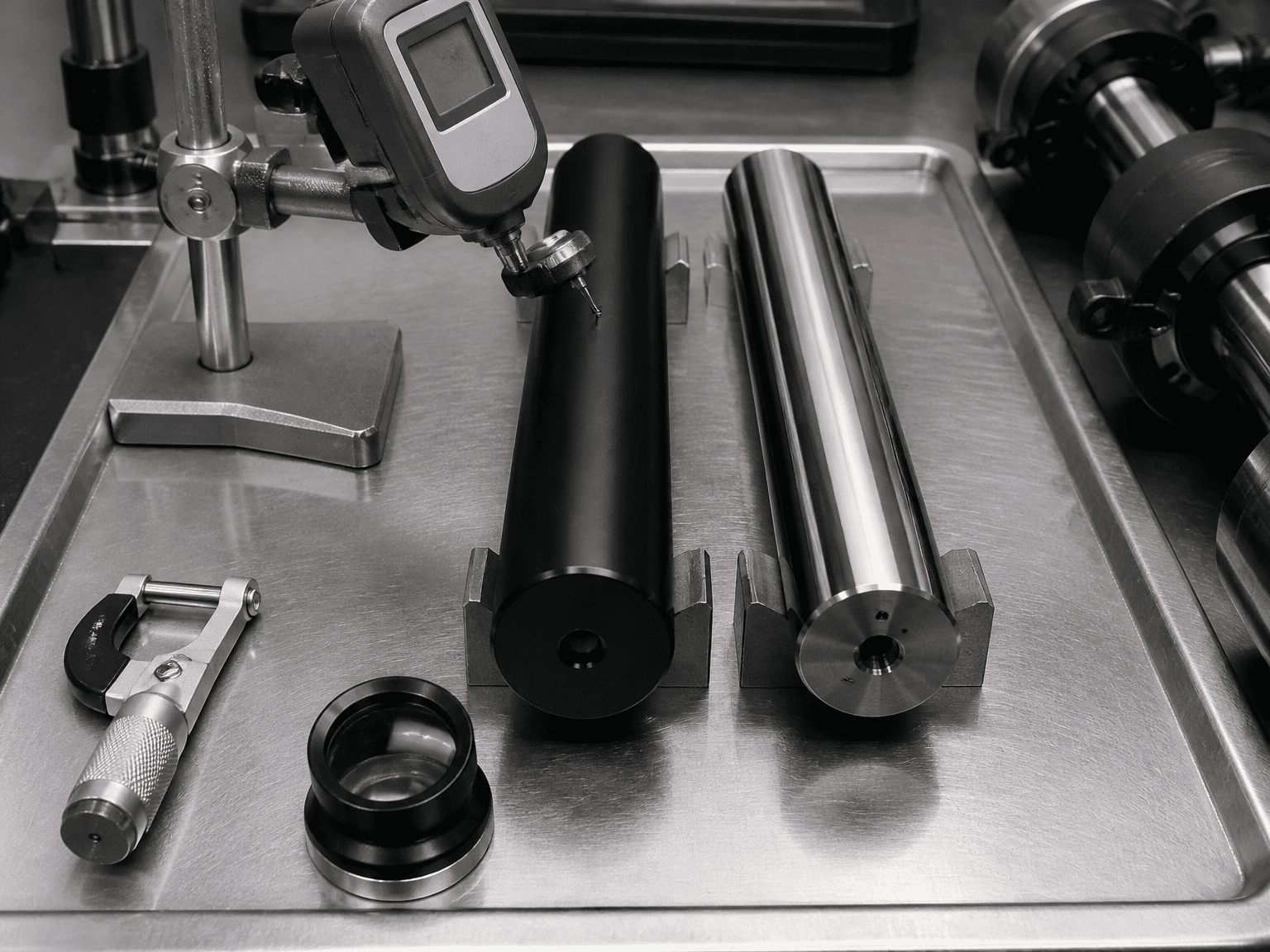

2. Kontrol Kekasaran Permukaan (Ra 0,1 hingga 0,2 µm):Pemolesan batang yang berlebihan (Ra di bawah 0,05 µm) akan mengurangi pelumasan batas seal, menyebabkan bunyi berderit dan keausan dini pada seal. Pemolesan bawah (Ra di atas 0,3 µm) memotong bibir segel. Penyelesaian mikro penetasan silang yang terkontrol sangat penting.
3. Verifikasi Pengujian ASTM B117 Bersertifikat:Mewajibkan laporan pengujian semprotan garam pihak ketiga atau laboratorium pabrik dengan peringkat korosi ISO 10289 yang terdokumentasi daripada menerima klaim pemasaran yang tidak jelas seperti "tahan cuaca".

---

⭐⭐⭐VI. Penafian Batas Teknis & Metalurgi

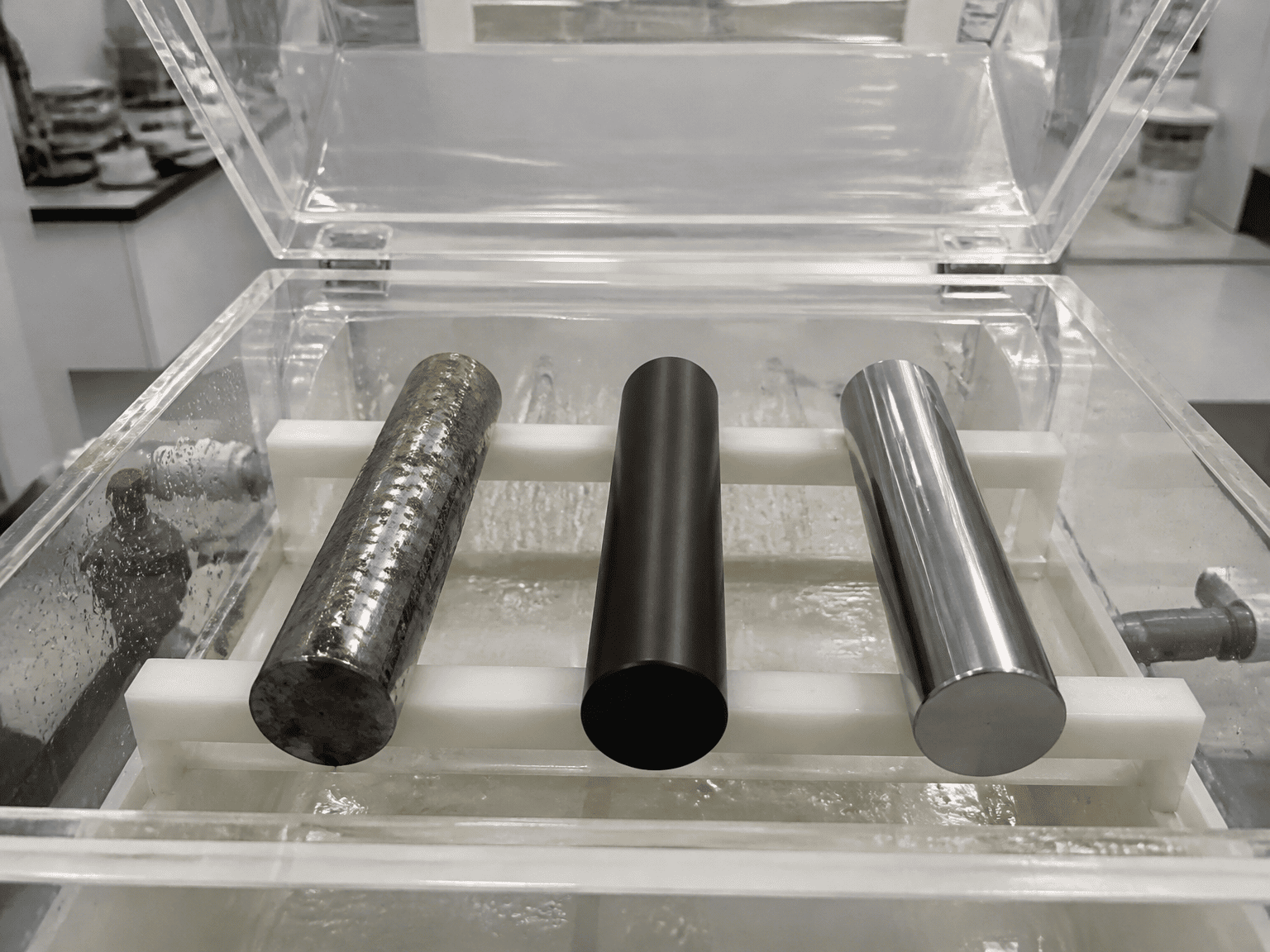

Peringkat kinerja korosi yang dirujuk dalam panduan ini didasarkan pada pengujian laboratorium semprotan garam netral standar ASTM B117. Masa pakai di lapangan dapat bervariasi tergantung pada konsentrasi bahan kimia lokal, siklus abrasi mekanis, paparan sinar ultraviolet, dan protokol pencucian armada.

---

VII. Konsultasikan dengan HCIC untuk Silinder Hidraulik Tahan Korosi yang Direkayasa

HCIC memproduksi silinder hidraulik khusus presisi yang dibuat dengan krom keras yang diperkeras induksi, nitridasi cair QPQ, dan batang nikel-krom tingkat kelautan untuk pembuat peralatan di seluruh dunia.
