Perburuan Silinder Hidraulik dan Perburuan Katup Penyeimbang: Forensik Diagnostik untuk Boom Alat Berat

I.4 Akar Penyebab Boom Drift yang Tidak Diperintahkan

Saat boom atau bucket dimuatsilinder hidrolikjatuh tanpa masukan operator, kegagalan fungsi berasal dari salah satu dari empat mekanisme hidraulik yang berbeda:

Mekanisme Kegagalan	Akar Penyebab Fisik	Gejala Terdengar / Visual
Bypass Segel Piston (Kebocoran Internal)	U-cup yang diekstrusi atau cincin aus yang mencetak kebocoran oli dari ujung tutup ke ujung batang	Titik panas barel silinder; penyimpangan berhenti ketika batang ditopang secara mekanis
Menangis Kursi Katup Penyeimbang	Kontaminasi di bawah dudukan si kecil, hidung kartrid yang tergores, atau pegas yang lelah	Minyak mengalir melewati lubang katup; penyimpangan yang stabil terlepas dari kondisi segel
Kebocoran Directional ValveSpool	Keausan jarak bebas spul yang berlebihan pada sistem pusat terbuka	Hanya terjadi jika tidak ada katup pengunci yang dipasang di sirkuit boom
Kontraksi Minyak Termal	Minyak panas (65°C) yang didinginkan hingga suhu sekitar (15°C) menyusutkan volume cairan sebesar 3% hingga 4%	Penurunan awal 10-20 mm dalam satu jam pertama, kemudian stabil sepenuhnya dengan kehilangan tekanan nol

---

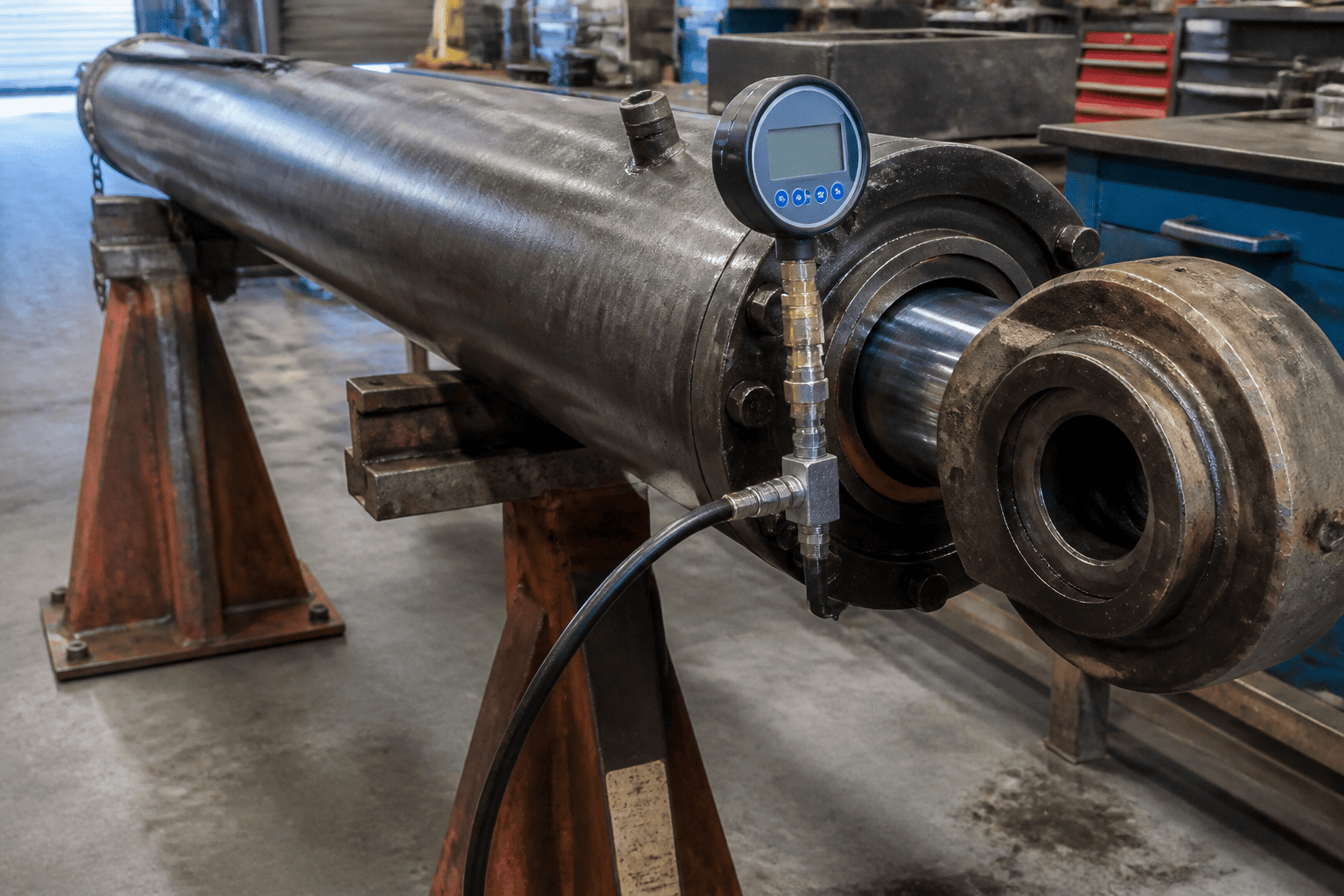

II. Tes Isolasi Lapangan 15 Menit: Silinder vs. Katup

Jangan pernah menghapus asilinder boom beratdari mesin sebelum menyelesaikan tes isolasi definitif ini:

1. Tinggikan Boom hingga 45 Derajat dengan Beban Tetapan: Naikkan oli hidrolik ke suhu pengoperasian normal (kira-kira 50°C hingga 55°C).

2. Mengunci dan Menopang Boom Secara Mekanis: Pasang penyangga boom atau sling derek yang disetujui secara teknik untuk memastikan keamanan mutlak.

3. Isolasi Saluran Pengembalian Ujung Batang: Lepaskan selang hidrolik yang terhubung ke ujung batang (sisi melingkar) silinder dan tutup selang. Biarkan port ujung batang silinder terbuka di atas wadah pengukur yang bersih.

4. Lepas Penopang Mekanis: Biarkan beban gravitasi penuh menggantung pada kolom oli ujung tutup silinder.

5. Amati Pelepasan Port Ujung Batang:

• Hasil A (Aliran Minyak Berkelanjutan):Jika oli terus mengalir dari port rod terbuka sementara boom merayap ke bawah, oli bertekanan tinggi melewati paket segel piston melintasi mahkota piston internal ke dalam ruang batang. Silinder memerlukan pembangunan kembali internal atau pengasahan barel.
• Hasil B (Dry Port, tapi Boom Masih Merangkak):Jika tidak ada oli yang keluar dari port batang namun batang silinder memendek, seal piston akan menempel erat 100%. Volume oli ujung tutup keluar melewati dudukan katup penyeimbang penahan beban kembali ke tangki.

---

AKU AKU AKU. Perburuan Katup Penyeimbang: Mengapa Menurunkan Boom Bergidik

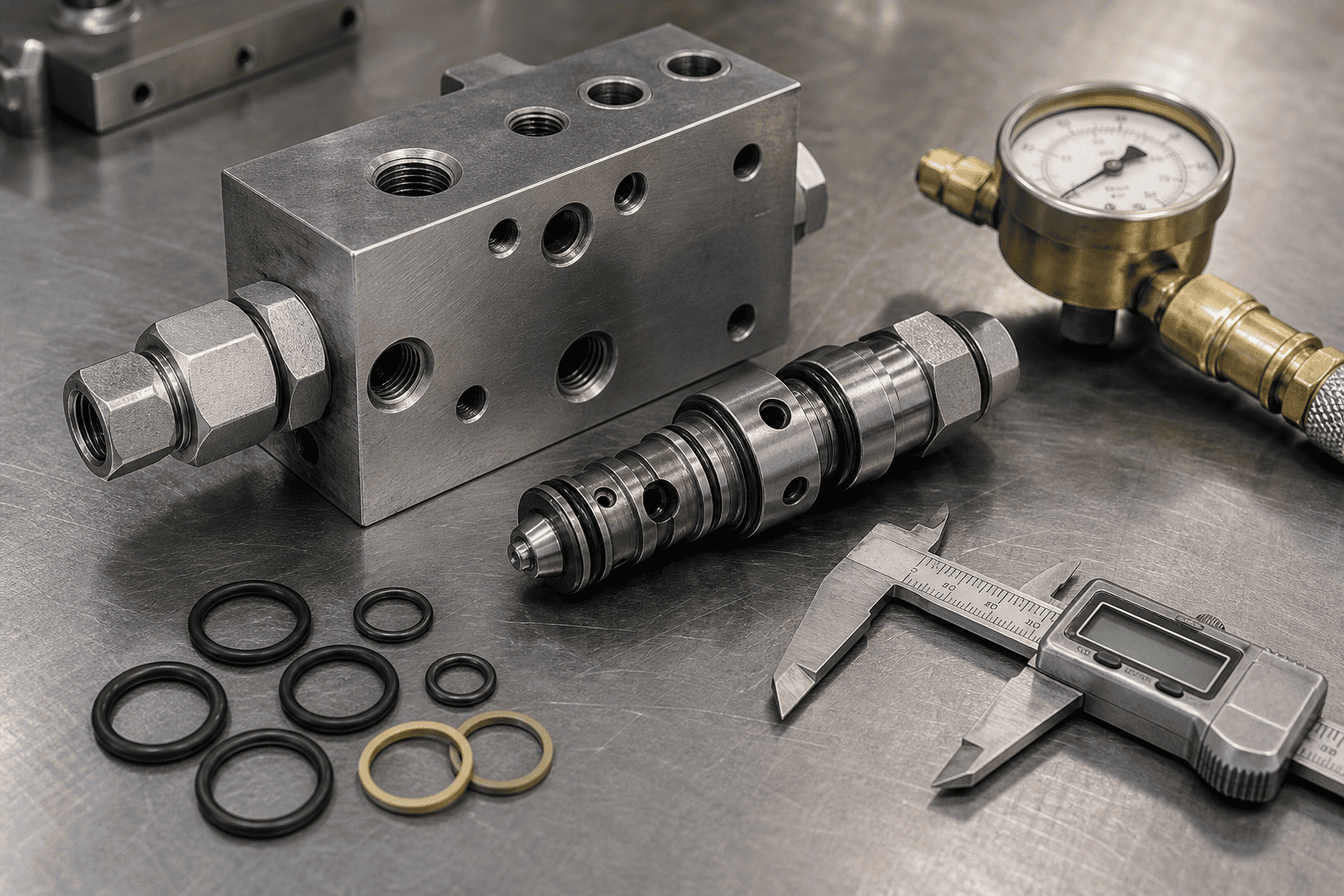

Katup penyeimbang (katup overcenter) mempunyai dua tugas penting: katup ini memerangkap oli untuk mencegah penurunan beban jika saluran pecah, dan katup ini mengukur aliran balik sehingga beban gravitasi yang berlebihan tidak dapat berlari lebih cepat dari pompa hidrolik.

Ketika operator menurunkan boom yang berat dan alat berat mulai bergoyang dan berceloteh dengan keras, katup penyeimbang terjebak dalam ketidakstabilan tekanan pilot (berburu):

Melangkah	Deskripsi Proses
1	Operator mengirimkan perintah lebih rendah → Tekanan pilot membuka katup penyeimbang
2	Katup terbuka → Oli mengalir keluar dari ujung tutup silinder → Boom berakselerasi ke bawah
3	Boom jatuh lebih cepat daripada kemampuan pompa untuk menyuplai oli → Tekanan pilot turun ke nol
4	Hilangnya tekanan pilot → Katup tiba-tiba tertutup → Gelombang kejut hidrolik, boom bergetar

Siklus ini berulang antara lima dan lima belas kali per detik, menghasilkan obrolan akustik ekstrem dan kelelahan struktural pada pin pivot boom.

---

IV. Aturan Teknik: Memilih Rasio Percontohan yang Tepat

Kesalahan teknik utama yang memicu perburuan penyeimbang adalah pemilihan rasio pilot yang terlalu agresif untuk ledakan struktural yang fleksibel:

• Rasio Percontohan Rendah (3:1 hingga 4:1):Sangat stabil dan mulus pada boom fleksibel, platform udara, dan lengan derek dengan jangkauan jauh. Membutuhkan tekanan pilot yang lebih tinggi untuk membuka celah, memberikan redaman hidraulik alami yang tahan terhadap lonjakan tekanan.
• Rasio Percontohan Sedang (4,5:1 hingga 5:1):Tolok ukur standar industri untuk sambungan ekskavator kaku dan lengan angkat wheel loader dengan defleksi mekanis minimal.
• Rasio Pilot Tinggi (8:1 hingga 10:1):Sangat hemat energi karena tekanan pilot minimal membuka katup, sehingga mengurangi beban mesin pompa. Namun, kartrid dengan rasio tinggi sangat sensitif terhadap tekanan balik dan hanya boleh digunakan pada derek kaku atau penggerak motor hidraulik yang pendek dan kaku—tidak boleh digunakan pada struktur boom yang fleksibel dan inersia tinggi.

---

V.4 Praktik Terbaik untuk Keandalan Hidraulik Zero-Drift

1. Siram Rongga Penyeimbang Sebelum Melakukan Torsi:Bahkan serpihan baja berukuran 20 mikron yang terjepit di antara hidung si kecil dan dudukan manifold akan menyebabkan penyimpangan boom sebesar 50 mm per jam. Selalu siram pengeboran manifold sesuai standar kebersihan ISO 16/14/11.

2. Tentukan Cincin Cadangan Viton/HNBR untuk Penahan Tekanan Tinggi:Pastikan paket segel piston menggunakan cincin cadangan termoplastik anti-ekstrusi yang mampu menahan penahan statis terus menerus 4.000+ psi tanpa gerakan mikro.

3. Bedakan Kontraksi Termal dari Kebocoran Nyata:Saat menguji mesin yang baru diparkir, berikan waktu tiga puluh menit untuk stabilisasi suhu oli sebelum mencatat tolok ukur penyimpangan.

4. Pasang Manifold Penyeimbang Bergelang Langsung:Hindari katup yang dipasang di saluran jarak jauh. Memasangkan blok katup langsung ke port flensa 4 baut SAE pada barel silinder memastikan umpan balik pilot yang kaku dan tidak ada risiko pecahnya selang eksternal.

---

VI. Konsultasi Diagnostik & Sumber Penggantian Tugas Berat

Mengalami pergeseran boom yang terus-menerus atau ketidakstabilan katup penyeimbang di seluruh armada peralatan Anda?

Hubungi grup teknik hidrolik senior HCIC. Kami menyediakan tinjauan sirkuit forensik yang lengkap, silinder terintegrasi manifold khusus dengan rasio pilot yang dioptimalkan, dan unit pengganti OEM pengiriman cepat yang dirancang untuk kinerja zero-drift.
