Kavitasi dan Aerasi Silinder Hidraulik: Bengkel Forensik Tekanan Negatif dan Lubang Piston

I. Gejala : Saat MulusSilinder HidrolikTernyata Spons dan Jeritan

Ada beberapa hal yang lebih membuat kru pemeliharaan alat berat frustrasi daripada silinder boom atau dump yang tiba-tiba mulai berceloteh, bergerak dengan jeda yang tidak menentu, dan mengeluarkan suara berderak keras seperti segenggam kelereng yang berjatuhan melalui pipa baja.

Ketika mekanik membongkar silinder, mereka berharap menemukan oli kotor atau segel robek. Sebaliknya, mereka menemukan permukaan baja padat pada mahkota piston dan bibir bagian dalam lubang minyak dipenuhi dengan kawah kasar dan buram yang terlihat seperti diledakkan dengan tembakan mini.

Ini bukan keausan partikel abrasif. Ini adalah kavitasi dan aerasi silinder hidrolik—dua fenomena fluida yang terkait erat namun berbeda secara fundamental yang merusak permukaan logam presisi, merusak segel elastomer, dan membahayakan keselamatan mesin.

II. Kavitasi vs. Aerasi: Memahami Perbedaan Sebenarnya

Dalam laporan servis lapangan, teknisi sering kali menggabungkan kavitasi dan aerasi di bawah label umum "udara dalam saluran". Memahami bagaimana masing-masing kejadian terjadi sangat penting untuk memperbaiki akar permasalahan yang sebenarnya:

2.1 Kavitasi Uap (Mendidih karena Tekanan Negatif)

Kavitasi terjadi ketika permintaan minyak pada satu sisisilinder hidrolikpiston melebihi kecepatan masuknya oli secara fisik.

• Ketika tekanan lokal turun drastis di bawah tekanan uap oli hidrolik, cairan tersebut benar-benar mendidih pada suhu kamar, membentuk jutaan gelembung uap mikroskopis kecil.
• Saat rongga uap ini berpindah dari zona bertekanan rendah ke minyak bertekanan tinggi, rongga tersebut meledak dalam nanodetik.
• Setiap ledakan mikro menghasilkan semburan mikro fluida terkonsentrasi yang bergerak dengan kecepatan supersonik, menghantam permukaan logam di sekitarnya dengan kekuatan tumbukan lokal yang melebihi puluhan ribu pon per inci persegi. Efek palu fisik ini melelahkan logam hingga serpihan mikro terlepas dari permukaan.

 2.2 Aerasi (Penelusuran Udara Mekanis)

Aerasi adalah kontaminasi oli hidrolik dengan udara atmosfer bebas yang ditarik ke dalam sirkuit dari lingkungan luar.

• Udara masuk melalui klem selang hisap yang bocor, segel poros pompa utama yang rusak, sambungan pipa yang kendor, level cairan reservoir yang rendah, atau saluran balik tangki turbulen yang dibuang di atas permukaan cairan.
• Berbeda dengan gelembung uap, udara bebas tidak langsung hilang; ia membentuk emulsi seperti susu dan berbusa yang mengubah cairan hidrolik yang relatif tidak dapat dimampatkan menjadi pegas pneumatik yang lembut dan melenting.

AKU AKU AKU. 4 Tanda Peringatan yang Harus Ditemukan di Lapangan

IV. Dimana Kerusakan Terjadi Di Dalam Silinder

Ketika sistem tenaga fluida mengalami kavitasi dan aerasi kronis, kerusakan fisik terkonsentrasi pada zona kecepatan tinggi tertentu:

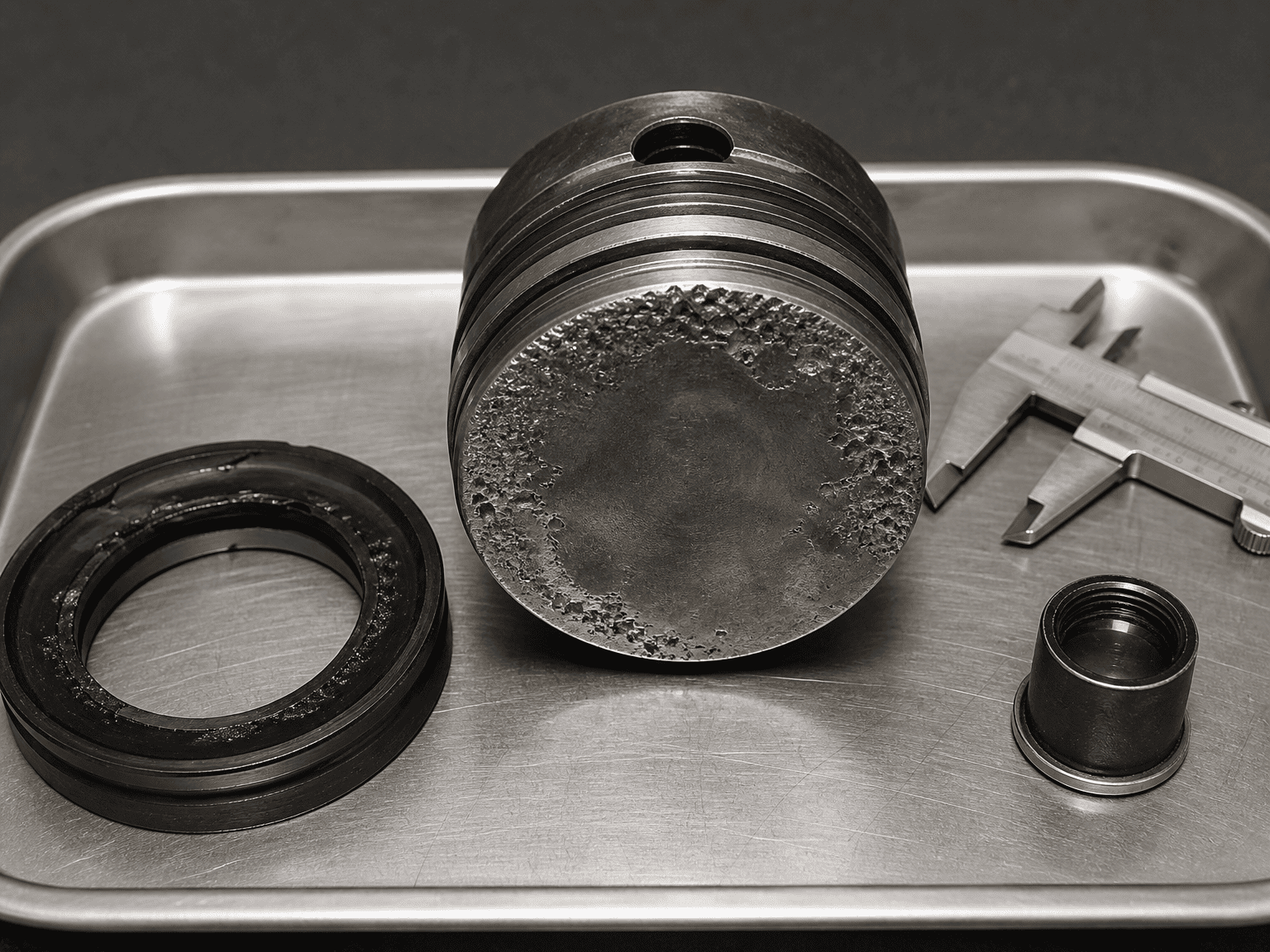

4.1 Wajah Mahkota Piston:Permukaan piston yang datar dan melingkar menunjukkan kumpulan lubang mikro yang dalam dan buram tempat rongga uap yang runtuh berulang kali menghantam logam dasar.

4.2 Lubang Internal Pelabuhan Minyak:Transisi sudut kanan yang tajam saat oli hidrolik memasuki barel silinder mengalami erosi dan pembulatan tepi yang parah.

4.3 Segel Batang Piston dan Cincin Keausan:Gelembung udara yang tertahan mengalami kompresi adiabatik yang cepat, menciptakan lonjakan panas lokal yang menghanguskan, mengglasir, dan mengubah bibir segel poliuretan fleksibel menjadi serpihan rapuh seperti arang.

4.4 Dinding Diasah Barel Silinder:Di dekat langkah ekstrem, jet mikro mengupas lapisan pelindung oli pelumas, sehingga menyebabkan lecet logam-ke-logam langsung antara pita pemandu piston dan lubang tabung yang dipoles.

V. 4 Pemicu Pengoperasian Teratas pada Peralatan Seluler dan Industri

5.1 Beban Gravitasi yang Berlebihan (Silinder Pelarian)

Ketika boom ekskavator berat, badan trailer pembuangan, atau tiang forklift turun dengan cepat karena beratnya sendiri, gravitasi akan menarik batang silinder ke bawah lebih cepat daripada kemampuan pompa hidrolik untuk menyuplai oli ke sisi tutup. Silinder menjadi jarum suntik raksasa, menciptakan ruang hampa internal yang kuat yang mendidihkan aliran minyak yang masuk.

5.2 Startup Pagi Musim Dingin yang Dingin

Oli hidrolik dingin yang kental dan berviskositas tinggi kesulitan mengalir melalui saringan hisap yang sempit dan selang pasokan yang panjang. Ketika operator memutar mesin ke kecepatan penuh segera setelah dihidupkan, pompa akan mati, menarik ruang hampa yang berat dan mengirimkan aliran cairan kavitasi langsung ke aktuator.

5.3 Tutup Pernafasan Reservoir Tersumbat

Saat silinder langkah panjang memanjang, level cairan di dalam tangki hidrolik turun secara signifikan. Jika tutup pernafasan tangki tertutup lumpur, debu, atau es, udara atmosfer tidak dapat masuk untuk menyamakan volume. Kekosongan parsial terjadi di dalam tangki, sehingga menyumbat saluran hisap pompa.

5.4 Penempatan Baffle Tangki dan Jalur Pengembalian yang Buruk

Jika minyak kembali masuk ke dalam reservoir di atas permukaan cairan seperti air terjun, udara akan mengalir ke dalam minyak. Tanpa penyekat tangki yang memadai untuk membiarkan gelembung udara naik ke permukaan dan keluar, pompa segera menyedot campuran berbusa ini kembali ke dalam silinder.

VI. Solusi Tingkat Sirkuit untuk Menghilangkan Kavitasi dan Aerasi

Memperbaiki kavitasi silinder memerlukan penanganan dinamika sirkuit yang memungkinkan terbentuknya tekanan negatif:

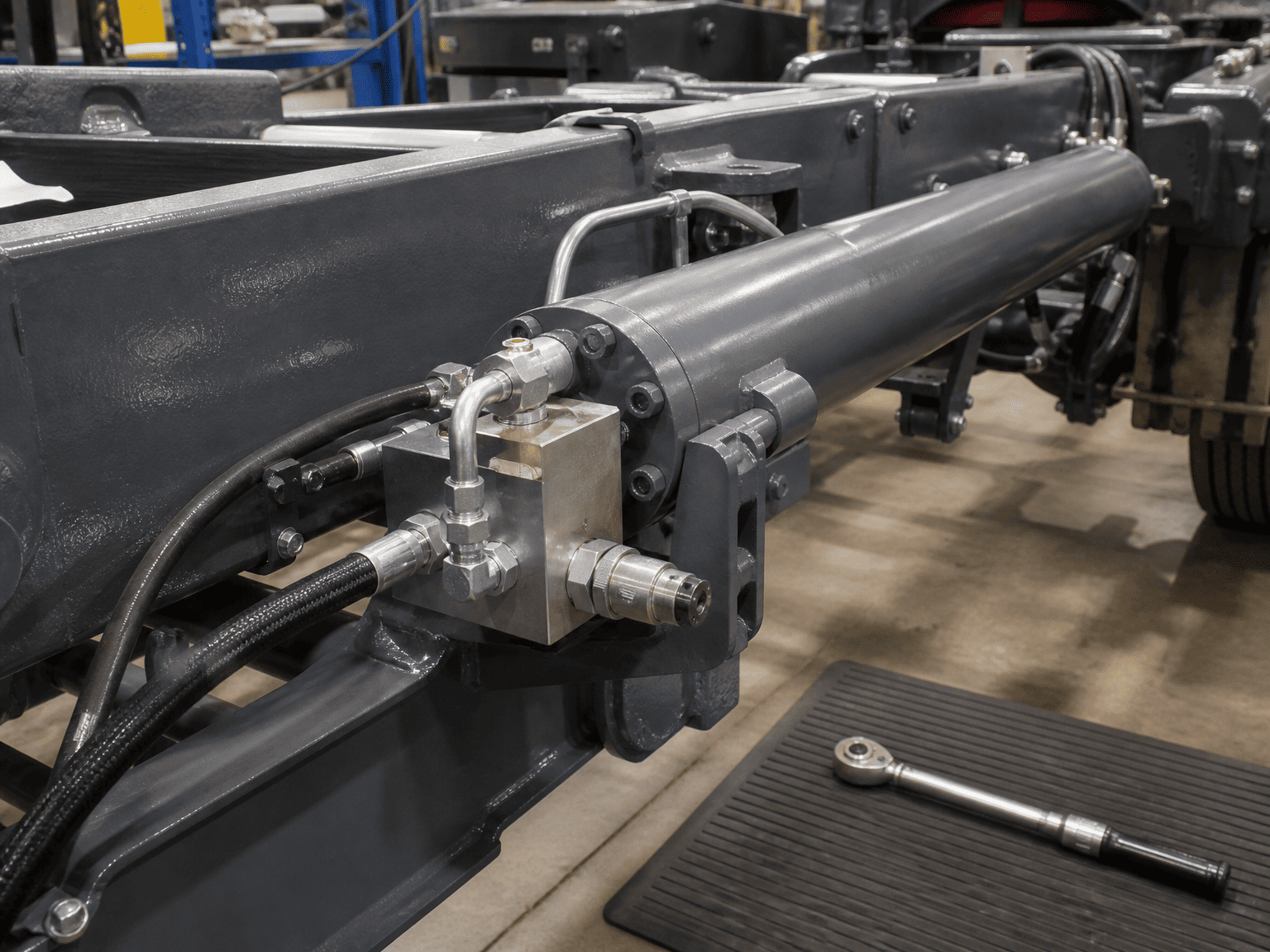

• Pasang Katup Periksa Riasan Anti-Kavitasi: Pada sirkuit dengan beban yang bergerak cepat atau berlebihan, pasang katup periksa anti-kavitasi khusus di antara port kerja silinder dan saluran tangki. Jika perpanjangan silinder membutuhkan lebih banyak oli daripada yang disediakan pompa, katup periksa terbuka dengan bebas, memungkinkan oli tangki mengisi kembali ruang hampa.
• Katup Penyeimbang (Overcenter) yang Berukuran Tepat: Katup penyeimbang menciptakan tekanan balik yang terkendali di sisi belakang silinder, mencegah gravitasi melarikan diri bersama beban dan memastikan tekanan positif dipertahankan sepanjang langkah penuh.
• Pertahankan Ukuran Saluran Hisap Minimum: Pastikan saluran hisap pompa terlalu besar, pendek, lurus, dan diberi nilai untuk layanan vakum berkelanjutan tanpa roboh secara internal.
• Berikan Waktu Tinggal Deaerasi Reservoir yang Memadai: Ukur tangki minyak sehingga cairan tidak terganggu selama beberapa menit di antara siklus, sehingga gelembung mikro terlarut dapat mengapung secara alami.

VII. Daftar Periksa Diagnostik Lapangan untuk Kru Pemeliharaan

Sebelum mengganti silinder yang berisik atau rusak:

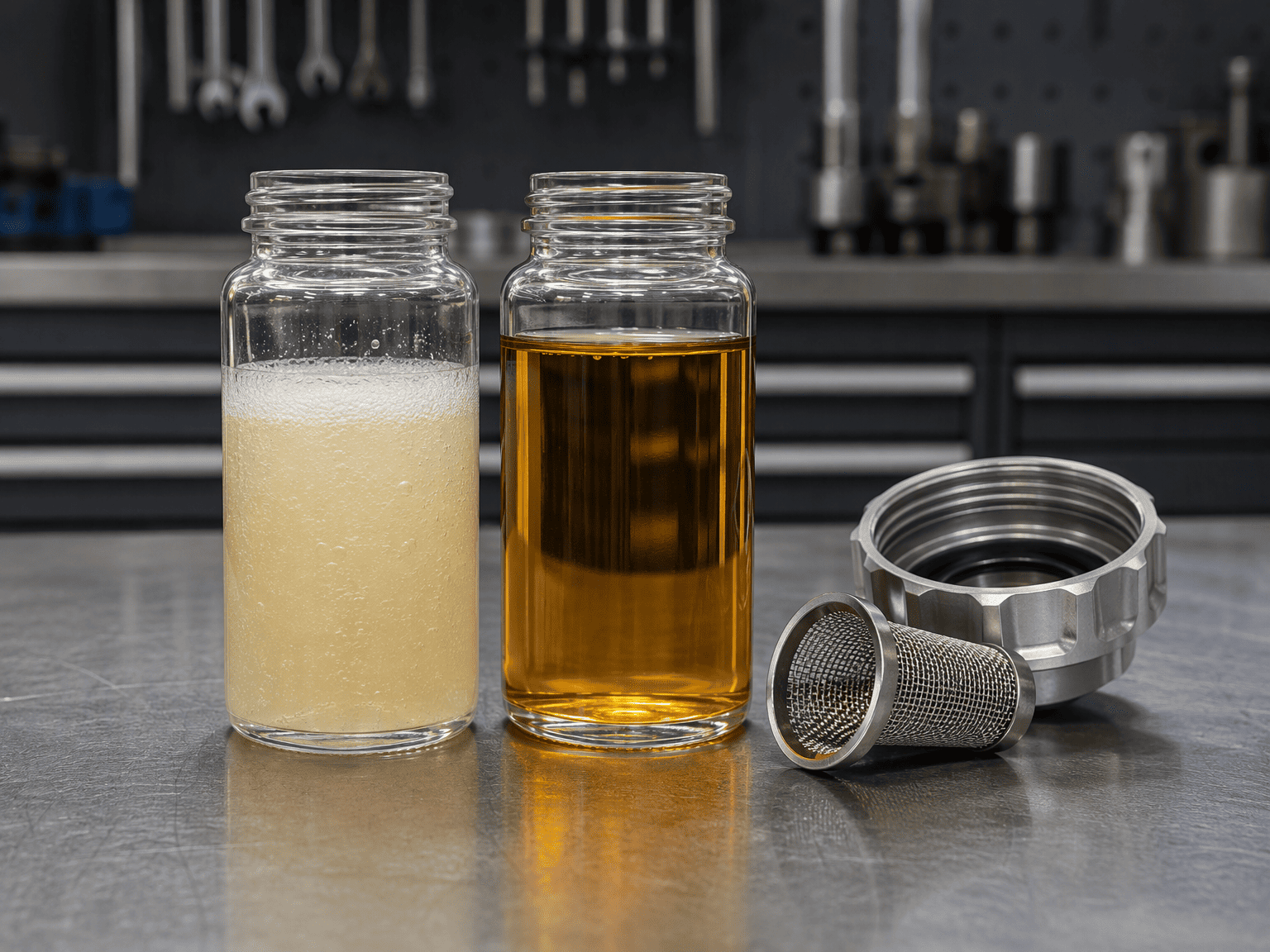

• Periksa kaca pengukur oli: Apakah cairannya berwarna susu, keruh, atau terdapat busa yang stabil di atasnya?
• Periksa tutup pernafasan reservoir apakah ada penyumbatan debu atau kelembapan beku.
• Periksa klem dan sambungan selang hisap pompa dari sambungan longgar yang dapat menyedot udara dalam kondisi vakum.
• Pastikan saluran balik mengeluarkan cairan jauh di bawah level oli minimum di dalam tangki.
• Uji pengaturan pilot katup penyeimbang untuk memastikan silinder tidak dapat turun lebih cepat dari kapasitas pengiriman pompa.
• Periksa muka piston silinder dan leher port dengan borescope untuk mengetahui karakteristik lubang kavitasi buram.

VIII. Penafian Batas Teknis & Diagnostik

Panduan ini menguraikan indikator diagnostik mekanis standar dan praktik terbaik sirkuit hidrolik. Mesin multi-sumbu yang kompleks, sirkuit perpindahan variabel dengan sensor beban, dan penggerak hidrostatis loop tertutup memerlukan pencatatan tekanan transien khusus sirkuit dan analisis fluida untuk mengisolasi akar permasalahan.*
