Ukuran Port Silinder Hidraulik dan Kecepatan Saluran: Cara Mengontrol Penurunan Tekanan dan Aliran Tersedak di Sirkuit Aliran Tinggi

● 2026-10-13 ● - ● Tinggalkan aku pesan

I. Ikhtisar Langsung: Mengapa Port Berukuran Kecil Membuat Aktuator Aliran Tinggi Kelaparan

Ketika sebuahsilinder hidrolikgagal mencapai kecepatan siklus yang dirancang atau menjadi sangat panas setelah tiga puluh menit pengoperasian, para insinyur sering kali menyalahkan pompa hidrolik atau katup kontrol arah. Namun, di bengkel, penyebab utama seringkali jauh lebih sederhana: lubang silinder dan pipa penghubung berukuran terlalu kecil untuk memenuhi laju aliran yang dibutuhkan.

Cairan yang dipaksa melalui lubang pelabuhan yang terbatas berperilaku seperti air yang disemburkan melalui selang taman yang terjepit. Kecepatan meroket, aliran laminar runtuh menjadi turbulensi hebat, dan penurunan tekanan besar-besaran terjadi di tenggorokan pelabuhan. Pembatasan ini mengubah tenaga hidrolik yang berharga secara langsung menjadi panas yang merusak, memperlambat gerakan ekstensi yang cepat, dan bahkan dapat memicu kavitasi lokal atau ledakan segel tekanan balik selama retraksi gravitasi berkecepatan tinggi.

Memperbaiki ukuran port Anda bukan hanya tentang mencocokkan ketukan thread apa pun yang ada di tempat tidur alat. Hal ini memerlukan keseimbangan kecepatan fluida di setiap jalur operasi untuk memastikan penyaluran daya yang tenang, hemat energi, dan bebas kebocoran.


II. Batas Kecepatan Cairan yang Direkomendasikan untuk Sirkuit Hidraulik

Kecepatan fluida menentukan apakah minyak mengalir dengan lancar dalam garis arus paralel (aliran laminar) atau bergejolak dengan kuat dengan hambatan gesekan yang tinggi (aliran turbulen). Pembuat peralatan industri dan seluler mengikuti pedoman kecepatan yang ketat di berbagai cabang sirkuit:

Cabang Sirkuit / Tipe Jalur Kecepatan yang Direkomendasikan (m/s) Kecepatan yang Direkomendasikan (ft/s)
Garis Hisap Pompa 0,5 hingga 1,2 m/s 2,0 hingga 4,0 kaki/detik
Jalur Kembali (Tekanan Rendah) 1,5 hingga 2,5 m/s 5,0 hingga 8,0 kaki/detik
Garis Tekanan Berkelanjutan 3,0 hingga 5,0 m/s 10,0 hingga 16,0 kaki/detik
Garis Aliran Tinggi Intermiten Hingga 6,0 m/s Hingga 20,0 kaki/dtk (Tugas singkat)
Tenggorokan Port Silinder 3,5 hingga 5,5 m/s 12,0 hingga 18,0 kaki/detik


AKU AKU AKU. Perangkap Intensifikasi Jalur Kembali

Di dalamsilinder kerja ganda batang tunggal, oli yang keluar dari ujung tutup selama aliran retraksi dikalikan dengan rasio luas (seringkali 1,5:1 hingga 2:1). Jika pompa mengalirkan 30 GPM ke dalam rongga batang, **45 hingga 60 GPM melonjak keluar dari port ujung tutup. Jika ukuran port penutup hanya untuk tingkat pasokan 30 GPM, kecepatan jalur balik dapat melebihi 25 ft/s, menciptakan tekanan balik yang sangat besar yang melawan langkah retraksi dan membuat seluruh sistem menjadi terlalu panas.


IV. Matriks Pemilihan Ukuran Port: Laju Aliran vs. Ukuran Thread Port

Gunakan bagan referensi cepat berikut untuk memilih ukuran port silinder minimum yang disarankan berdasarkan aliran puncak sesaat yang masuk atau keluar dari port:

Laju Aliran (GPM) Laju Aliran (L/mnt) SAE Benang LurusO-Ring Boss (ORB) Flensa 4 Baut SAE (Kode 61 / Kode 62)
1 hingga 5 GPM 4 hingga 19 L/mnt SAE #4 (16/7-20) Tidak Berlaku
5 hingga 12 GPM 19 hingga 45 L/mnt SAE #6 (16/9-18) Tidak Berlaku
12 hingga 22 GPM 45 hingga 83 L/mnt SAE #8 (3/4-16) 1/2" Kode 61 Flensa
22 hingga 38 GPM 83 hingga 144 L/mnt SAE #10 (7/8-14) 3/4" Kode 61 Flensa
38 hingga 55 GPM 144 hingga 208 L/mnt SAE #12 (1-1/16-12) 1" Kode 61 Flensa
55 hingga 90 GPM 208 hingga 340 L/mnt SAE #16 (1-5/16-12) 1-1/4" Kode 61/62
90 hingga 150GPM 340 hingga 568 L/mnt SAE #20 (1-5/8-12) 1-1/2" Kode 61/62
150+ GPM 568+ L/mnt Blok Manifold Khusus 2" sampai 3" Kode 62

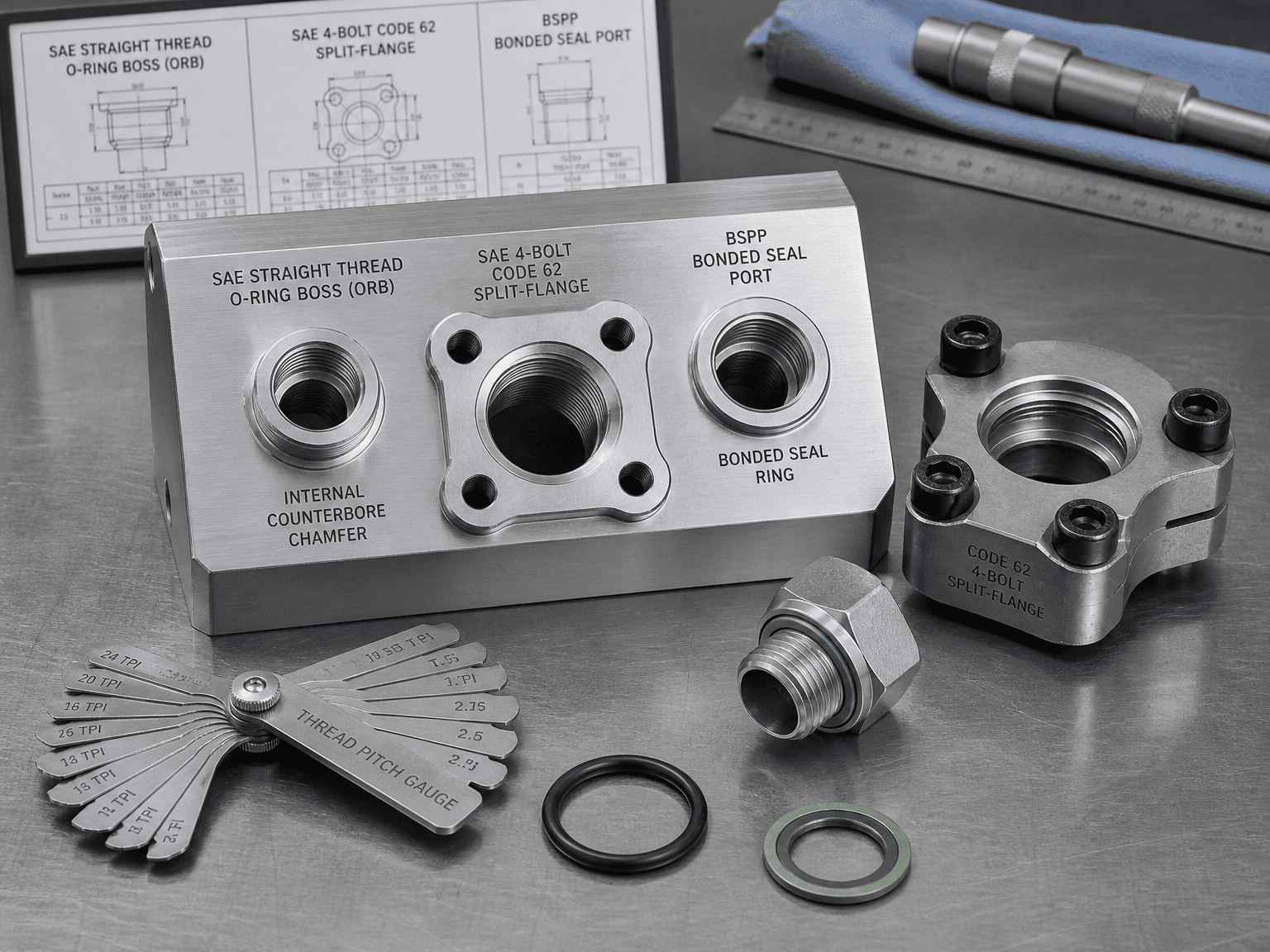

V. Membandingkan Gaya Koneksi Port: Keandalan Penyegelan & Peringkat Tekanan

[SAE ORB (Bos O-Ring)]   ===> Segel elastomer radial tanpa kebocoran; disukai hingga 5.000 psi

[ Flensa 4 Baut SAE]           ===> Tahan guncangan & getaran berat; terbaik untuk port aliran tinggi >1".

[BSPP (G-Benang)]            ===> Cincin segel berikat muka datar; standar ISO global di luar Amerika Utara

[ NPTF (Pipa Meruncing)]       ===> Pengikatan logam-ke-logam; rentan terhadap stress cracking dan kebocoran tekanan tinggi

hydraulic cylinders

5.1 Bos O-Ring Benang Lurus SAE (SAE J1926 / ISO 11926-1)

Cara menyegelnya: Benang paralel UN/UNF yang lurus memberikan kekuatan penjepitan mekanis, sementara cincin-O elastomer terpasang pada talang counterbore mesin internal.

Mengapa OEM lebih memilihnya: Ini menghilangkan risiko retakan yang terlalu kencang, memungkinkan orientasi siku 90 derajat yang dapat disesuaikan dengan mur pengunci, dan secara andal menahan tekanan hingga 5.000 psi (345 bar) tanpa menangis.

5.2 Flensa 4 Baut SAE (Kode 61 / Kode 62, SAE J518 / ISO 6162)

Cara menyegelnya: Flensa terpisah atau flensa penahan yang berat menjepit kepala flensa datar yang berisi cincin-O muka langsung padasilinder hidrolikbodi dengan empat baut kelas 8 tegangan tinggi.

Aplikasi terbaik: Penting untuk ukuran pelabuhan 1 inci dan lebih besar pada ekskavator pertambangan berat, pengeruk sampah bertonase besar, dan derek bergerak. Ini tahan terhadap denyut saluran mekanis yang intens dan memungkinkan sambungan saluran yang ringkas tanpa gangguan ayunan kunci pas.

5.3 BSPP (Pipa Paralel Standar Inggris / ISO 1179-1)

Cara menyegelnya: Benang paralel dengan cincin segel berikat elastomer (Dowty washer) atau cincin-O yang ditahan pada permukaan datar bercak.

Aplikasi terbaik: Standar internasional yang dominan untuk peralatan komersial Eropa, Asia, dan ekspor, menawarkan penyegelan anti bocor yang andal setara dengan SAE ORB.

5.4 Mengapa Hidraulik Modern Menghindari Benang Pipa Tirus NPTF

Mode kegagalan: Benang pipa meruncing bergantung pada deformasi logam di sepanjang sisi ulir. Di bawah ekspansi termal, lonjakan tekanan, dan getaran, obat bius pipa tersapu, menyebabkan kebocoran. Fitting meruncing yang terlalu kencang membuat bos port terjepit ke arah luar, sering kali membelah tutup ujung silinder yang dilas.


VI. 3 Kesalahan Desain Kritis yang Menciptakan Penurunan Tekanan Tersembunyi

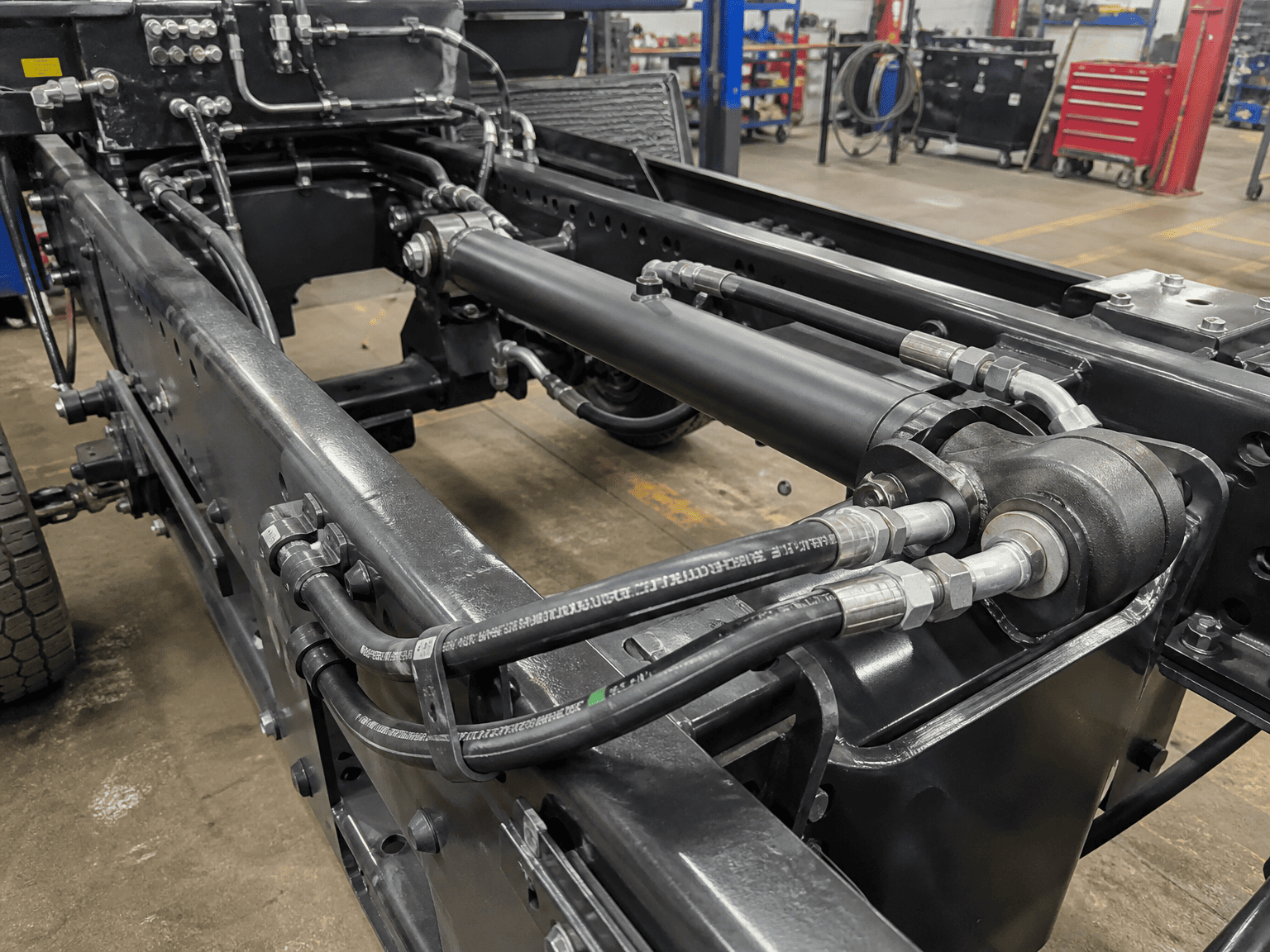

custom hydraulic cylinder

Meskipun ukuran thread port Anda cocok dengan diagram alur, kelemahan geometri internal masih dapat menghambat silinder Anda:

  • 6.1 Kemacetan Tenggorokan Pelabuhan yang Dibor: Sebuah silinder dengan bos port SAE #12 (ulir 1-1/16") benar-benar tersumbat jika saluran internal yang dibor silang ke dalam laras hanya berdiameter 3/8". Pastikan diameter tenggorokan yang dibor sesuai dengan diameter dalam yang pas.
  • 6.2 Transisi Internal 90 Derajat yang Tajam: Cairan yang dipaksa melewati sudut tajam 90 derajat yang dibor menghasilkan pelepasan pusaran dan turbulensi yang intens. HCIC menggunakan chamfer radius dan galeri transisi berkontur CNC untuk memperlancar masuknya cairan ke dalam rongga silinder.
  • 6.3 Kelengkapan Banjo Terbatas vs. Siku Tabung Sapu: Kelengkapan banjo yang ringkas menciptakan penurunan tekanan lokal yang tinggi karena cairan harus melewati lubang baut kecil yang dibor silang. Kapan pun ruang memungkinkan, tentukan siku tabung sapuan radius halus atau blok flensa SAE langsung untuk sirkuit aliran tinggi.


VII. Daftar Periksa Diagnostik Lapangan: Mengidentifikasi Masalah Ukuran Port

  1. Konsentrasi Panas Lokal: Apakah logam yang berada tepat di sekitar port silinder 20°F hingga 40°F lebih panas daripada bagian laras lainnya? (Menunjukkan disipasi energi pelambatan lokal).
  2. Kebisingan Mendesis atau Merengek dengan Kecepatan Penuh: Desisan nada tinggi selama perluasan cepat menunjukkan kecepatan fluida turbulen melebihi 20 ft/s melalui port neck.
  3. Keragu-raguan Retraksi Saat Aliran Berat: Jika silinder memanjang dengan mulus namun ragu-ragu atau bergetar selama retraksi daya, oli balik ujung tutup tersendat di lubang keluar.
  4. Retak Jahitan Las Pelabuhan yang Sering Terjadi: Pulsasi tekanan berat yang dihasilkan oleh pembatasan aliran turbulen menyebabkan retak lelah pada bos las port-ke-tabung.


VIII. Pemberitahuan Teknis & Tanggung Jawab Teknik

Rekomendasi kecepatan dan ukuran port dalam panduan ini mewakili praktik terbaik rekayasa standar industri. Untuk aplikasi yang melibatkan siklus servo frekuensi tinggi, cairan air-glikol, atau siklus tugas berat, konsultasikan dengan spesialis teknik HCIC untuk dinamika fluida komputasi (CFD) penuh dan optimalisasi manifold.


IX. Bermitra dengan HCIC untuk Aktuator Hidraulik Khusus yang Dioptimalkan

HCIC merancang silinder hidraulik khusus berperforma tinggi, blok manifold terintegrasi, dan unit daya hidraulik untuk pembuat peralatan bergerak dan industri di seluruh dunia.
