Kapansilinder hidrolikgagal, teknisi lapangan secara naluriah melihat ke dalam laras—memeriksa segel piston, batang krom, dan cincin penghapus. Namun, pada mesin bergerak dengan tugas berat seperti ekskavator, sekop penambangan, pengemas sampah, dan wheel loader artikulasi, hingga 40% penggantian silinder yang tidak terjadwal disebabkan oleh kegagalan mekanis yang parah pada titik pivot pemasangan: mata batang, clevis dasar, atau lubang pin trunnion.
Pin pivot yang membeku, patah, atau berbentuk oval mengunci sambungan artikulasi, menyebabkan momen tekuk lateral yang parah pada batang piston, dan mempercepat kebocoran kelenjar kepala. Panduan teknik ini merinci mekanisme dasar keausan mata pin, diagnostik forensik untuk membedakan korosi yang menyakitkan dan korosi fretting, dan tolok ukur metalurgi untuk memilih bushing tugas berat dan pin paduan yang diperkeras.
| Modus Kegagalan | Akar Penyebab Fisik | Tanda Tangan Visual/Terdengar |
|---|---|---|
| Perekat menyakitkan | Pengelasan mikro logam-ke-logam dari kehilangan pelumasan batas di bawah tekanan kontak ekstrem | Cungkil memanjang yang dalam pada pin; pekikan bernada tinggi selama artikulasi; pin yang disita |
| Korosi yang Mengkhawatirkan | Osilasi mikro (<100 um) memecahkan lapisan oksida pelindung di bawah getaran berat | Bubuk halus berwarna coklat kemerahan (kakao) atau lumpur hitam mengalir dari mata peniti; flat kontak berlubang |
| Ovalisasi Lubang (Pemanjangan Mata) | Beban kejut puncak yang melebihi kekuatan luluh baja induk selama jutaan siklus | Diameter lubang mata memanjang >0,5 mm; bunyi mekanis yang berlebihan saat pembalikan |
Saat ember ekskavatorsilinder hidrolikmenembus tanah liat atau batu padat, tekanan kontak pada pin dan bushing dengan mudah melebihi 80 hingga 100 MPa (11,600 hingga 14,500 psi). Jika lapisan gemuk pelumas rusak, permukaan mikroskopis mata pin baja dan mata batang baja bersentuhan secara langsung. Gesekan secara instan menghasilkan panas lokal melebihi 800°C, menyebabkan las mikro terbentuk dan merobek bongkahan logam induk. Dalam beberapa jam, pin tersebut menempel kuat di dalam clevis.

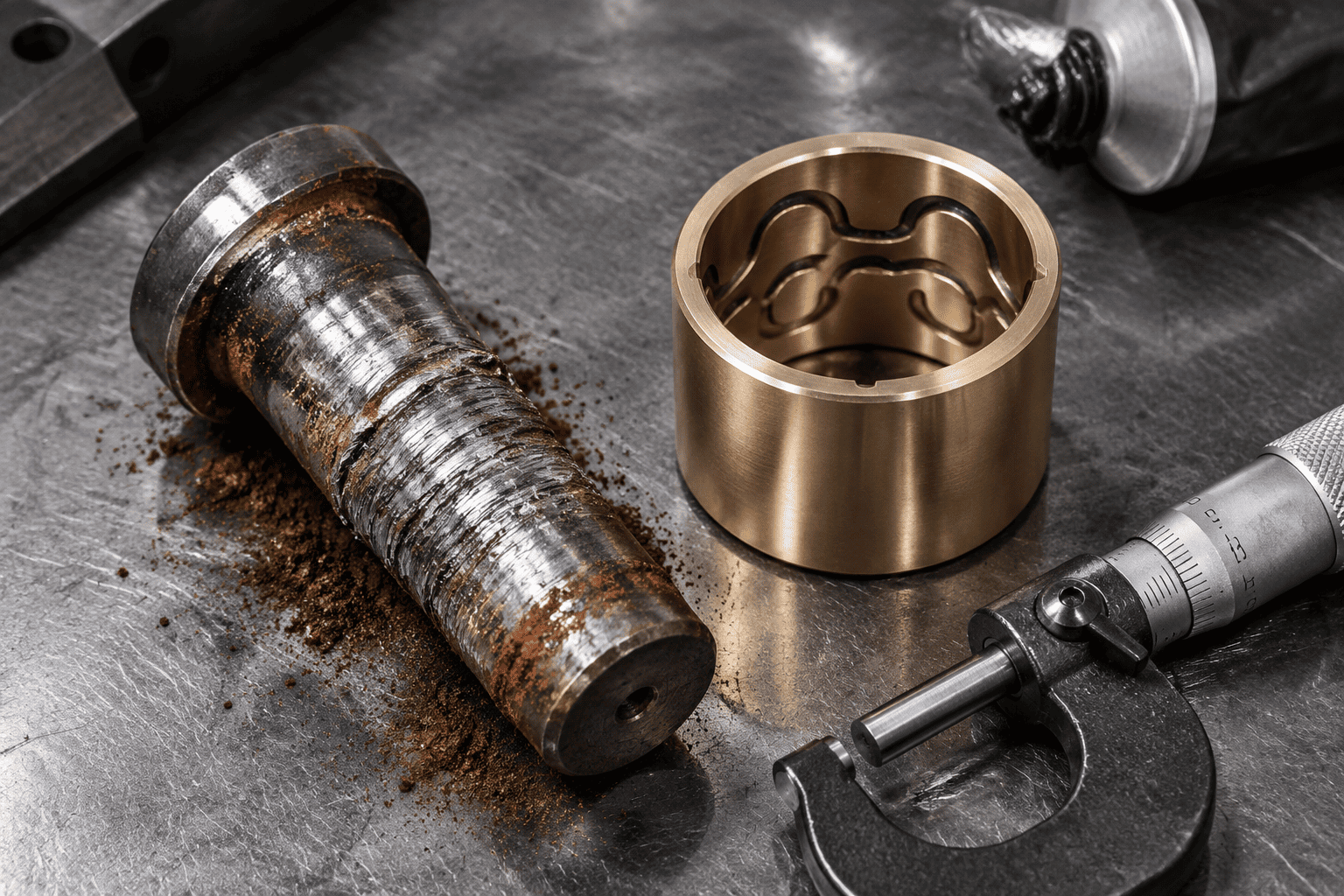

Pada peralatan bergetar frekuensi tinggi seperti road header dan palu hidrolik, pin pivot mengalami gerakan mikro bersudut kecil (kurang dari 50 mikron) di bawah beban terus menerus. Gosok mikro ini menghilangkan lemak dan menghancurkan partikel baja mikroskopis. Saat partikel baja yang baru dicukur ini teroksidasi di udara, mereka membentuk oksida besi keras (Fe₂O₃), menghasilkan pemerah pemoles berwarna merah abrasif yang membuat mata peniti menjadi terlalu besar.
Pada mata batang tempa satu bagian dan pelat dasar yang dilas, pukulan terarah yang terus menerus menyebabkan lubang pin bundar secara permanen menghasilkan elips yang memanjang. Ketika jarak bebas melebihi 0,8 mm (0,030"), beban kejut dinamis akan diperkuat secara eksponensial, yang pada akhirnya memicu retakan kelelahan lingkaran pada sudut konsentrasi tegangan jam 3 dan jam 9.
Memilih arsitektur bushing yang tepat adalah perbedaan antara 1.000 jam dan 10.000 jam masa pakai pivot bebas masalah:

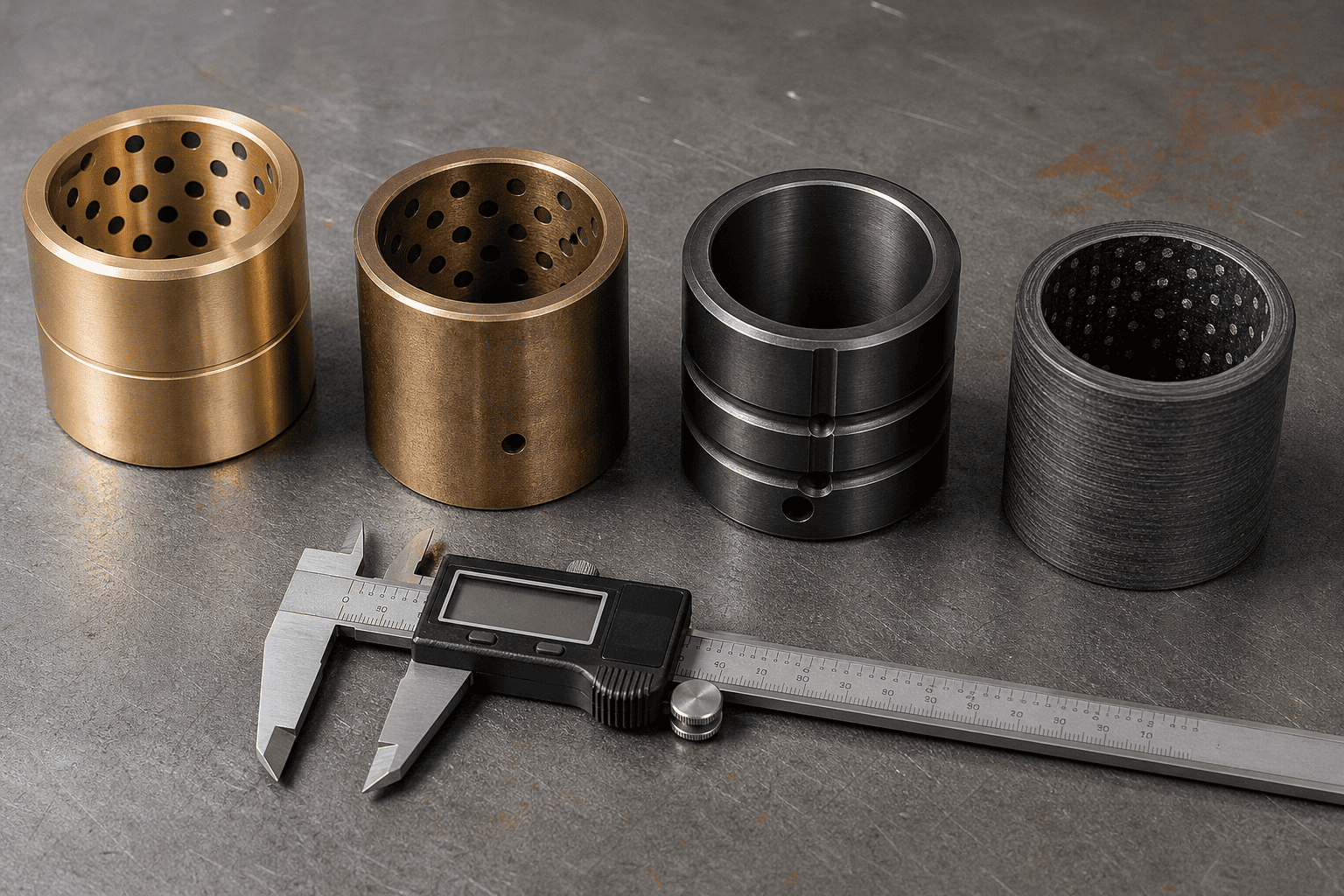

| Kelas Bahan Bushing | Beban Dinamis Maks | Kebutuhan Pelumasan | Adegan Operasi Terbaik |
|---|---|---|---|
| Perunggu Timbal Tinggi (SAE 660 / C93200) | 35 – 45 MPa (Sedang) | Diperlukan Pengolesan Harian | Industri ringan & pertanian umum |
| Perunggu Mangan (C86300 Tarik Tinggi) | 70 – 90 MPa (Tugas Berat) | Diperlukan Pengolesan Berkala | Hubungan bucket pemindahan tanah & penambangan yang parah |
| Baja Keras Kasus (8620 Karburasi 60HRC) | 120 – 150 MPa (Guncangan Ekstrim) | Gemuk + Moly Tekanan Tinggi | Tolak pengepakan, rahang geser, penghancur berat |
| Komposit Luka Serat PTFE (Duralon) | 100 – 140 MPa (Nol Gemuk) | 100% Pelumas Mandiri BEBAS GREASE | Pivot bawah laut, food grade, & tidak dapat diakses |
Jangan sekali-kali memasang pin baja karbon 1045 komersial yang belum dikeraskan pada clevis silinder yang berat. Standar 1045 memiliki kekerasan permukaan hanya 18 hingga 22 HRC; itu akan berubah bentuk dan pecah dalam beberapa minggu jika terkena perunggu mangan atau selongsong baja yang dikeraskan.
Bahan Inti Dasar: Baja Paduan Nikel-Kromium 4140 Chrome-Molibdenum atau 8620, dipadamkan dan ditempa untuk ketangguhan inti (28–32 HRC) guna meredam guncangan lentur ekstrem tanpa patah.
Pengerasan Kotak Permukaan: Pengerasan kotak dalam atau pengerasan induksi hingga 58 hingga 62 HRC hingga kedalaman minimum 1,5 mm (0,060").
Permukaan Akhir: Digiling secara presisi dan dipoles hingga Ra ≤ 0,2 μm (8 mikro-inci). . Di lingkungan laut yang korosif, garam jalanan yang menghilangkan lapisan es, atau lingkungan pupuk kimia, gunakan pelapisan krom keras berukuran 25 mikron atau lapisan atas nitridasi cair QPQ di atas wadah yang mengeras.
Mengalami pin patah terus-menerus, sambungan pivot berbunyi, atau telinga clevis retak di seluruh armada peralatan Anda?
Hubungi grup teknik khusus HCIC. Kami memproduksi silinder kustom tugas berat yang dilengkapi dengan perunggu mangan, paduan yang diperkeras casing, atau bushing komposit yang dapat melumasi sendiri, dipasangkan dengan pin yang diperkeras induksi 58–62 HRC bersertifikat yang dirancang untuk keandalan tanpa waktu henti.
