Jika Anda menjalankan mesin bergerak—apakah itu trailer pembuangan, pemuat pertanian, alat pengangkat udara, atau pemadat sampah—Anda mungkin pernah melihat hal ini terjadi:
Silinder baru dipasang. Tekanan pengoperasian berada dalam batas rating pompa. Oli hidrolik bersih. Namun, dalam beberapa ratus siklus, wiper batang akan rusak, bushing kelenjar tergores di satu sisi, dan cairan hidrolik menetes melewati segel batang utama.

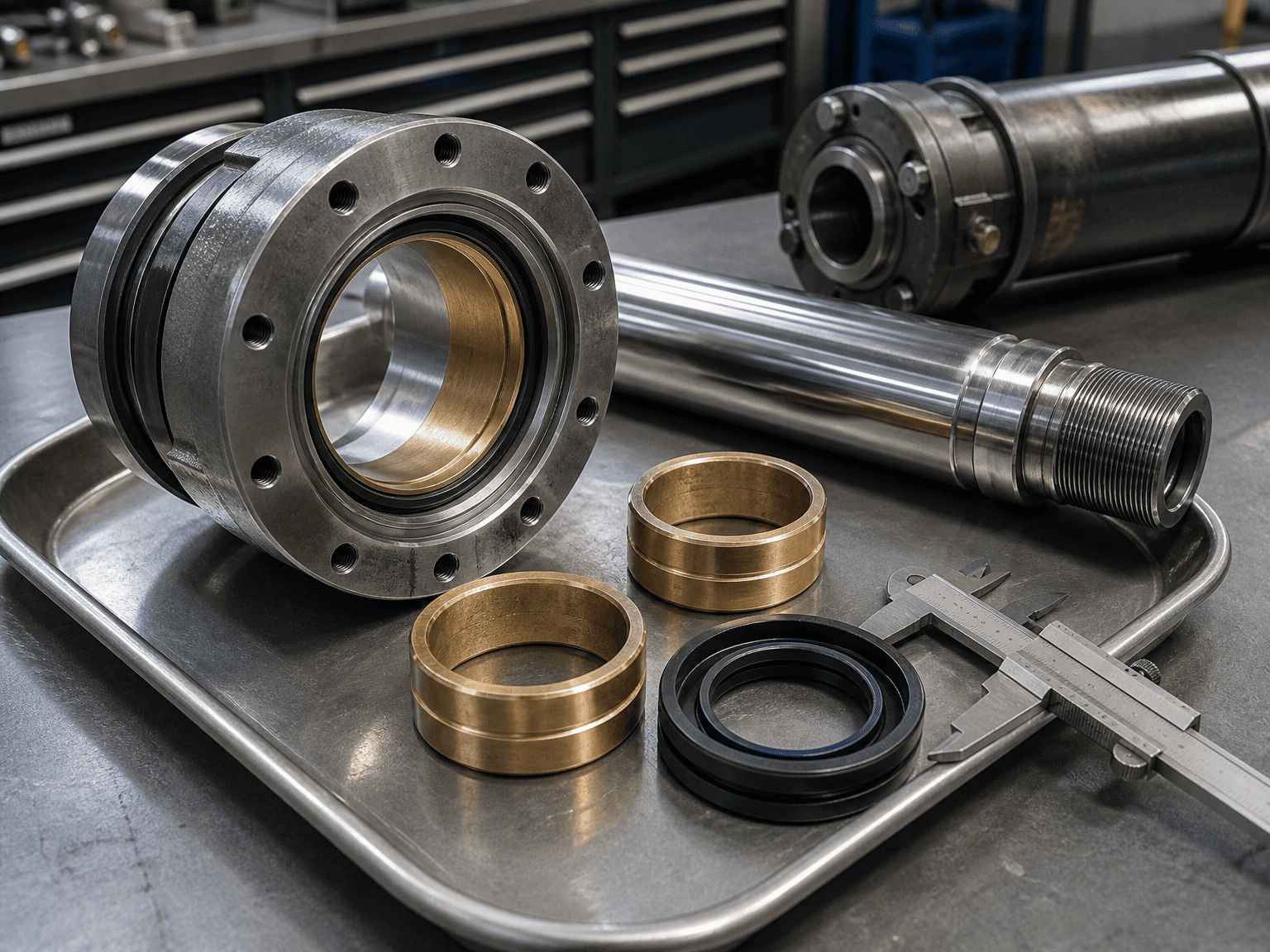

Naluri pertama sering kali menyalahkan produsen segel atau menganggap pelapisan krom buruk. Namun ketika Anda merobohkan silinder, tandanya hampir selalu sama: keausan parah pada salah satu sisi bushing kelenjar batang, ditambah dengan keausan di sisi berlawanan pada ring keausan piston.
Itu bukan lonjakan tekanan atau cacat segel. Itu adalah beban samping—dan pada langkah penuh, ini adalah pembunuh nomor satu silinder hidrolik.
Silinder hidrolik dirancang untuk menghasilkan dorongan dan tarikan linier di sepanjang sumbu tengahnya. Itu bukan balok penyangga struktural. Namun, dalam permesinan dunia nyata, perubahan geometri, kelenturan sasis, ketidaksejajaran pin, dan beban yang tidak rata terus-menerus menimbulkan gaya lateral.
Inilah realitas mekanisnya:
1. Rentang Bantalan Menyusut pada Ekstensi Penuh: Saat batang silinder ditarik sepenuhnya, jarak antara bantalan piston dan selongsong kelenjar depan berada pada titik maksimum. Silinder memiliki dukungan internal yang kuat.
2. Pengganda Leverage: Saat silinder bergerak hingga ekstensi penuh, piston bergerak semakin dekat ke kelenjar depan. Jarak dalam antara kedua bantalan penopang (rentang bantalan) menjadi sangat pendek, sedangkan lengan momen luar (batang memanjang) menjadi sangat panjang.
3. Tekanan Kontak yang Parah: Bahkan gaya lateral seberat 200 pon pada mata batang menciptakan momen tekuk yang sangat besar. Dengan rentang bantalan yang pendek, gaya reaksi internal antara batang dan selongsong kelenjar dapat melonjak hingga ribuan pon per inci persegi, menghancurkan lapisan minyak pelumas dan menimbulkan rasa sakit.
Stop tube adalah selongsong baja atau aluminium internal yang ditempatkan di atas batang piston di dalam laras silinder, antara piston dan kepala kelenjar depan.
Secara fisik mencegah piston bergerak maju ke kepala depan pada langkah penuh.
Dengan menghentikan piston beberapa inci sebelum mencapai kelenjar, tabung penghenti mengunci rentang bantalan minimum.
Tanpa tabung penghenti: Silinder langkah 60 inci dengan ekstensi penuh mungkin hanya menyisakan jarak 3 hingga 4 inci antara piston dan bantalan kelenjar.
Dengan stop tube 6 inci: Rentang bantalan minimum pada ekstensi penuh meningkat menjadi 9 atau 10 inci, mengurangi tegangan kontak internal dan kemiringan batang lebih dari setengahnya.
Dalam hidraulik industri dan bergerak standar (mengikuti pedoman teknik NFPA dan ISO), tabung penghenti sangat disarankan setiap kali langkah efektif melebihi 40 inci (kira-kira 1.000 mm), atau ketika silinder beroperasi secara horizontal dengan dudukan clevis atau pin.
Pedoman Ukuran Dasar:
1. Langkah di bawah 40 inci: Rentang bantalan standar umumnya cukup untuk siklus tugas sedang, asalkan penyelarasannya benar.
2. Stroke lebih dari 40 inci: Tambahkan 1 inci stop tube untuk setiap 10 inci stroke lebih dari 40 inci
Jika Anda merancang mesin baru atau memecahkan masalah kegagalan lapangan, gunakan daftar periksa 4 langkah ini:
Dudukan kaki kaku atau dudukan flensa tidak dapat mentolerir ketidaksejajaran sudut apa pun. Jika rangka alat berat Anda lentur selama pengoperasian (misalnya bak pembuangan yang terpuntir akibat beban kerikil yang tidak rata), gantilah ke dudukan bantalan bola atau celah putar. Bantalan bola memungkinkan penyelarasan diri 3° hingga 5°, mencegah batang terikat pada kelenjar.
Sebuah batang ramping dibelokkan akibat kompresi kolom sebelum tertekuk sepenuhnya. Jika defleksi melebihi 0,002" hingga 0,005" per kaki langkah, maka bibir segel akan terdistorsi. Menaikkan satu diameter batang standar (misalnya, dari 1,50" menjadi 1,75" atau 2,00") secara dramatis meningkatkan modulus bagian dan ketahanan terhadap tekukan.
Kontak logam-ke-logam standar menyebabkan kerusakan seketika setelah beban samping melewati lapisan oli. Cincin keausan komposit bermutu tinggi (seperti nilon berisi kaca, resin fenolik, atau perunggu fosfor) menyerap benturan lateral dan menyematkan partikel mikro tanpa mencungkil batang krom.

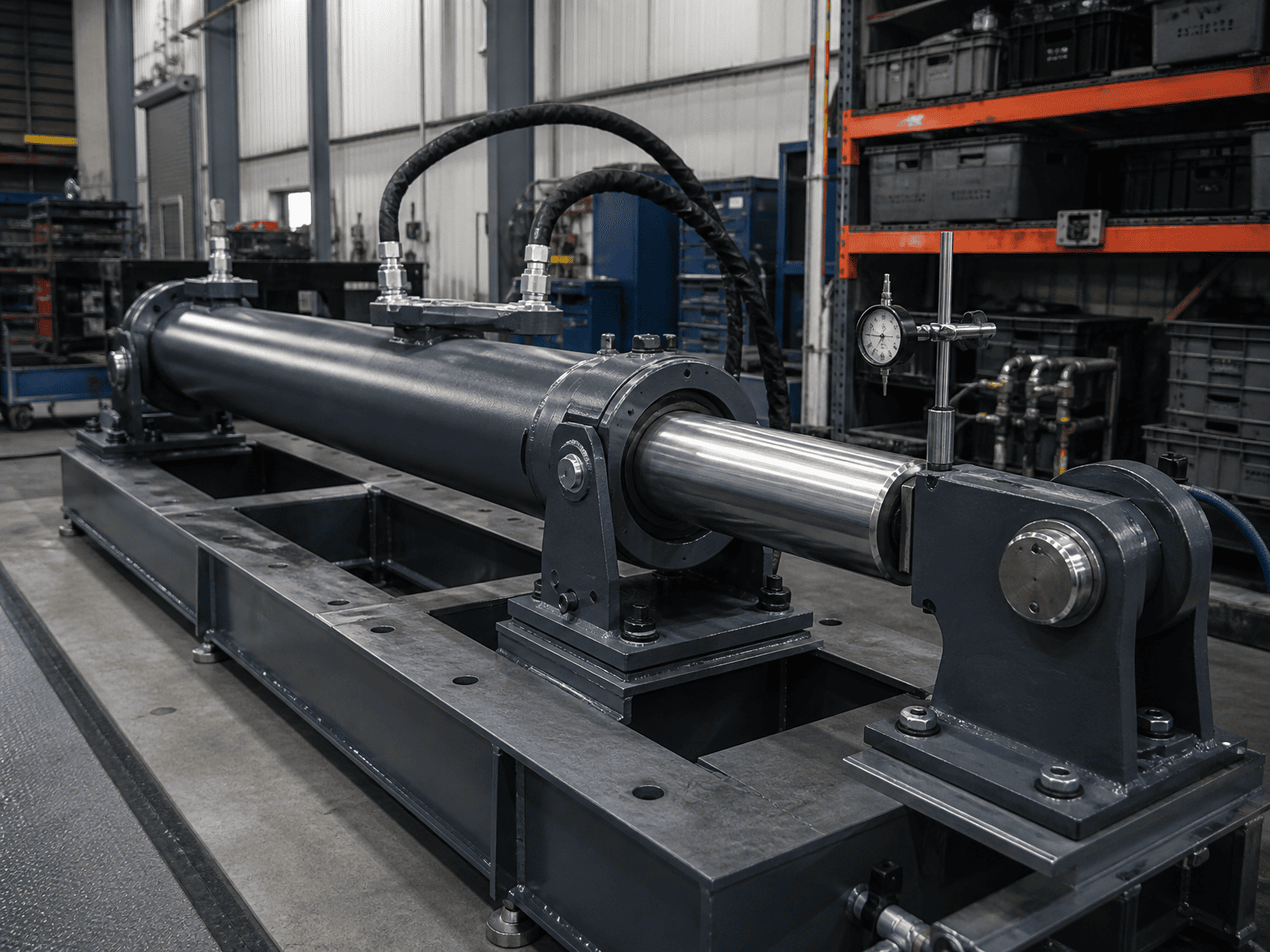

Selama perakitan awal mesin, pastikan kedua pin pemasangan benar-benar sejajar. Offset sudut 1 milimeter pada rentang pin 4 kaki dapat menghasilkan ratusan pon beban awal samping yang terus menerus bahkan sebelum silinder mengangkat muatan apa pun.
Saat meminta desain silinder hidraulik khusus atau tinjauan penggantian untuk aplikasi beban samping tinggi, memberikan detail penting berikut akan mempercepat verifikasi teknis:
Lingkungan Pengoperasian & Siklus Kerja: Tekanan kerja maks (PSI/bar), frekuensi siklus, beban dorong/tarik.
Tipe Pemasangan & Pusat Pin: Dimensi pin-ke-pin yang ditarik dan diperpanjang, diameter pin, dan apakah bantalan bola diperlukan. Dikenal Gaya Lateral atau Sudut
Ketidaksejajaran: Perkiraan defleksi rangka, beban angin, atau titik engsel offset. Gejala Kegagalan Saat Ini: Jika mengganti silinder yang ada, bagikan foto batang piston, bushing kelenjar, dan bibir segel yang aus.
