Balon Barel Silinder Hidraulik: Deteksi Forensik dari Bypass Tekanan Tengah Langkah dan Pembengkakan Tabung

I. Paradoks Bypass Mid-Stroke: Mengapa Pengujian End-Cap Gagal

Ketika teknisi lapangan mencurigai adanya kegagalan seal piston internal, pengujian standar di bengkel adalah mengeluarkan silinder dari posisi bawah pada langkah penuh, memberi tekanan pada port, dan memeriksa port sebaliknya untuk mengetahui adanya rembesan oli. Pada silinder yang menggembung, pengujian ini secara konsisten memberikan hasil negatif palsu:

Karenasilinder hidroliklaras secara struktural diperkuat di kedua ujungnya oleh penempaan dasar baja berat dan kelenjar kepala berulir, lingkaran permanen yang menghasilkan konsentrat hampir secara eksklusif di bagian tengah laras yang tidak didukung.

---

II. 4 Akar Penyebab yang Memicu Pembengkakan Barel

1. Lonjakan Dampak Kinetik Inersia:Bucket ekskavator yang menabrak granit dengan kecepatan ayun penuh menyebabkan lonjakan tekanan perlambatan seketika yang melampaui batas retak katup pelepas utama sistem sebelum si kecil katup dapat bergeser terbuka secara fisik.

2. Gelombang Kejut Dekompresi:Pada mesin press hidrolik dan silinder pemadatan bertonase tinggi, perpindahan katup yang cepat melepaskan gelombang dekompresi cairan akustik yang menghantam ID tabung internal.

3. Metalurgi Tabung Di Bawah Standar:Memanfaatkan pipa baja karbon tarik dingin komersial standar dengan kekuatan leleh rendah (di bawah 350 MPa) dan bukan baja paduan tarik tinggi (hasil di atas 520 MPa).

4. Tunjangan Pengasahan Tabung Berlebihan: Mengasah tabung silinder yang sudah aus secara berlebihan untuk menghilangkan bekas goresan yang dalam akan mengurangi ketebalan dinding tabung yang tersisa di bawah batas keselamatan teknik minimum.

---

AKU AKU AKU. Metrologi Forensik: Inspeksi 10 Titik Dial Bore Gauge

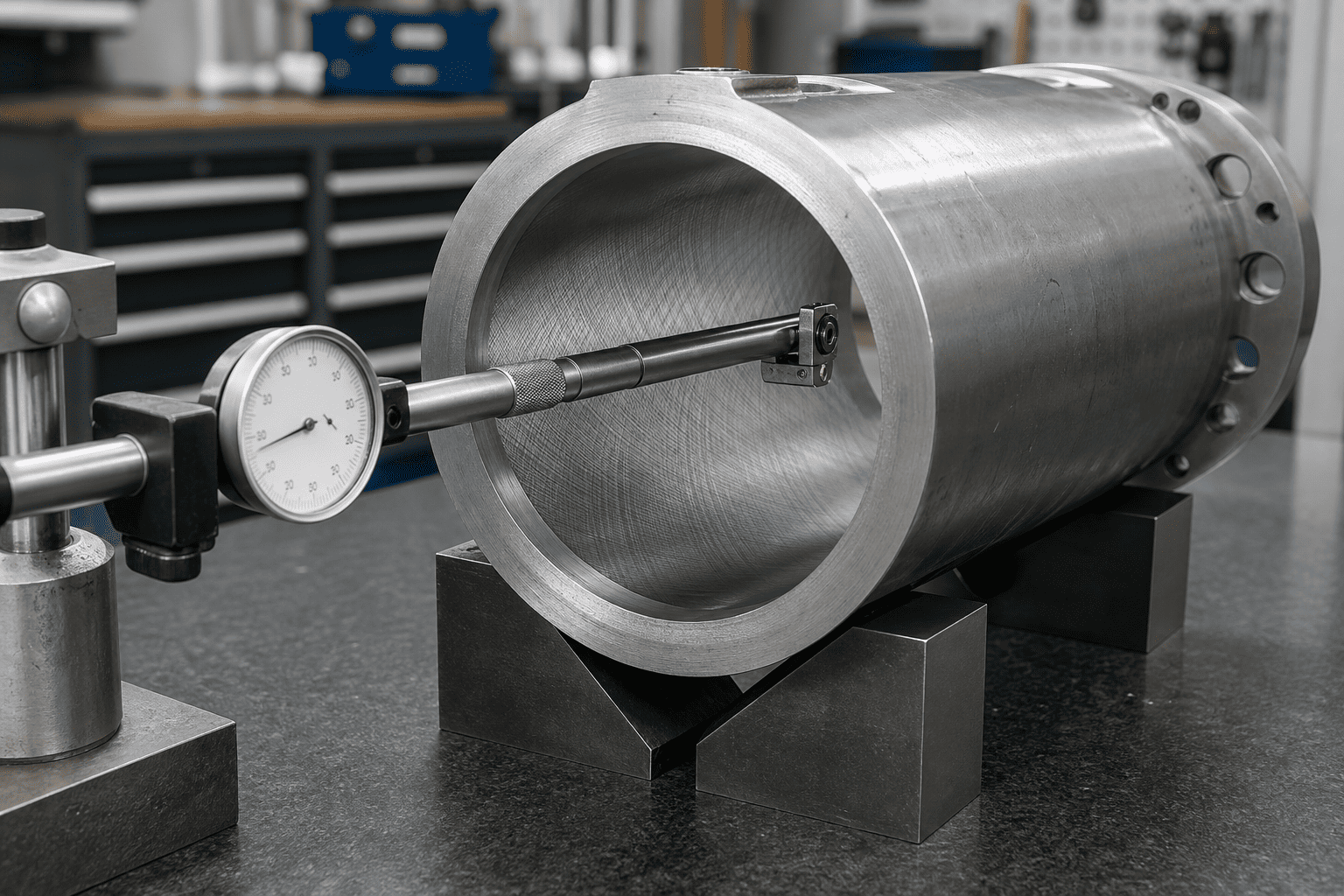

Untuk mendiagnosis penggelembungan barel secara meyakinkan selama pembongkaran bengkel, mekanik harus memetakan geometri lubang internal pada beberapa interval langkah daripada hanya mengukur ujung tabung yang mudah diakses:

---

IV. Protokol Inspeksi:

• Bersihkan semua sisa oli hidrolik dan pernis karbon dari lubang tabung menggunakan mineral spirit.
• Kalibrasi pengukur lubang dial presisi tinggi atau mikrometer internal tiga titik terhadap pengukur cincin utama ke nol.
• Ukur diameter dalam pada dua sumbu tegak lurus (sumbu X vertikal, sumbu Y horizontal) dengan interval 100 mm dari las dasar hingga ulir kelenjar.
• Kriteria Evaluasi:Peningkatan diameter apa pun yang melebihi 0,12 mm (0,005") di atas toleransi lubang nominal menunjukkan luluh plastis permanen. Jika profil lubang membentuk kontur "jam pasir" atau "barel", tabung tidak dapat diselamatkan dengan diasah dan harus dibuang.

---

V. Metalurgi & Ketebalan Dinding: Menentukan Barel Paduan Tugas Berat

Untuk mencegah penggembungan barel di sirkuit hidraulik guncangan tinggi, diperlukan peningkatan dari pipa DOM karbon standar menjadi baja paduan tanpa jahitan berkekuatan tinggi:

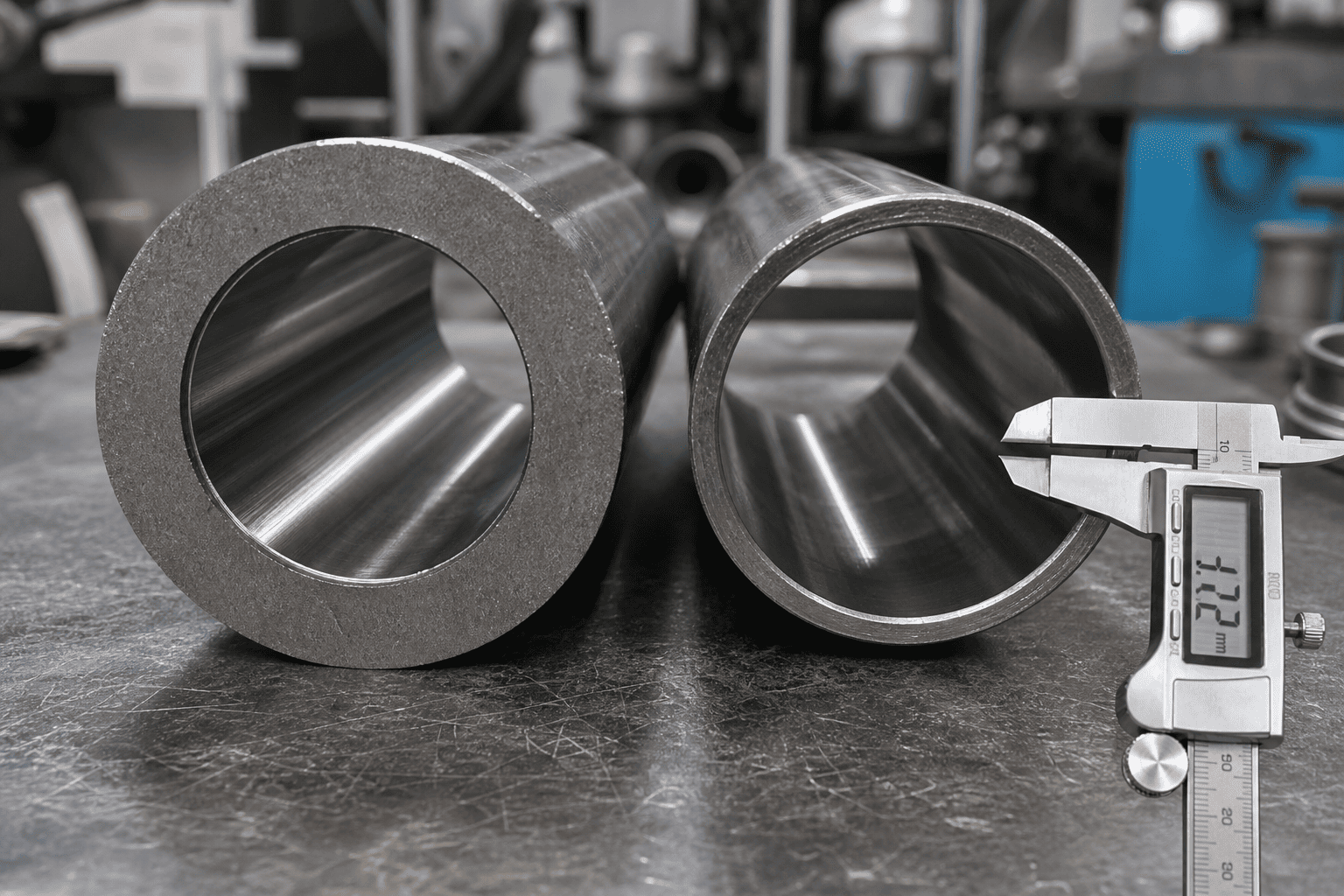

Selain pemilihan paduan hasil tinggi, pedoman teknik tugas berat memerlukan penentuan rasio dinding berat di mana diameter luar tabung setidaknya 1,25 hingga 1,35 kali diameter lubang nominal pada peralatan bergerak berdampak tinggi.

---

VI. 4 Strategi Rekayasa untuk Menghilangkan Kegagalan Hasil Tabung

1. Pasang Pereda Anti Guncangan Respon Cepat yang Dipasang Langsung: Lindungi port silinder dengan katup pelepas kartrid kerja cepat yang diatur 250 psi di atas tekanan sistem utama untuk memotong lonjakan benturan milidetik sebelum membuat dinding tabung menjadi tegang.
2. Menggabungkan Bantalan Deselerasi Progresif Internal: Bantalan tombak berundak atau parabola memperlambat massa piston berat dengan lancar, menghilangkan gelombang tekanan akustik akhir langkah.
3. Tingkatkan ke Pemandu Piston Termoplastik Modulus Tinggi: Ganti cincin pemandu nilon lembut dengan PTFE berisi perunggu berkekuatan tekan tinggi atau pita keausan fenolik yang diperkuat kain yang menjaga kesejajaran piston tanpa merusak dinding tabung yang melebar.
4. Amanat Pengujian Bukti Hidrostatis 1,5x: Setiapsilinder pengganti tugas beratharus menjalani pengujian hidrostatik pabrik pada tekanan kerja 1,5 kali dengan verifikasi ketebalan dinding ultrasonik.

---

VII. Konsultasi Teknik & Sumber Penggantian Tugas Berat

Berurusan dengan hilangnya kekuatan breakout atau pembengkakan barel di tengah langkah yang tidak dapat dijelaskan pada peralatan tugas berat?

Konsultasikan dengan tim teknik desain hidrolik khusus HCIC. Kami menyediakan rakitan silinder paduan berdinding berat dengan hasil tinggi yang dirancang dengan pipa mulus bersertifikasi 27SiMn/4140, lubang skived-and-burnished yang presisi, dan verifikasi CAD komprehensif untuk mesin bergerak dan industri tugas berat di seluruh dunia.
