Perhitungan Tekuk Silinder Hidraulik: Mengapa Panjang Langkah Mengabaikan Gaya Dorong Terukur

I. Bahaya: Ketika Silinder "3.000 psi" Gagal pada 1.200 psi

 Kesalahan yang umum dan merugikan dalam desain hidraulik adalah menghitung gaya dorong silinder hanya menggunakan tekanan hidraulik dan luas piston:

                                                                           F = P × Apiston

Berdasarkan rumus sederhana ini, silinder berukuran 4 inci dengan kecepatan 3.000 psi akan mendorong dengan daya dorong sekitar 37.700 lbs (167,7 kN). Jika langkah silinder hanya 12 inci, batang dapat dengan mudah menangani beban tersebut.

Namun, perpanjang silinder yang sama hingga langkah 60 inci atau 80 inci, dan menerapkan daya dorong tekan sebesar 37.700 lbs yang sama sering kali akan mematahkan atau membengkokkan batang piston secara permanen seperti tusuk gigi—seringkali terjadi ketika tekanan sistem hanya mencapai 1.000 hingga 1.500 psi.

Mode kegagalan katastropik ini bukanlah kegagalan hasil tarik material; itu adalah tekuk kolom elastis. Dalam aplikasi langkah panjang, stabilitas struktural batang piston ramping sepenuhnya mengesampingkan peringkat tekanan laras.

II. Fisika dariSilinder HidrolikTekuk: Teori Kolom Euler

Ketika sebuahsilinder hidrolikmemanjang di bawah beban tekan, rakitan tersebut berperilaku seperti kolom struktural yang panjang dan ramping. Beban tekan teoritis maksimum yang dapat ditahan oleh kolom ramping sebelum terjadi ketidakstabilan lateral diatur oleh Rumus Tekuk Kritis Euler:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Di mana:

• Fcr = Beban tekuk Euler kritis (N atau lbf)
• E = Modulus elastisitas bahan batang (untuk baja karbon/paduan tipikal, E ≈ 200 hingga 210 GPa atau 29 × 10⁶ psi)
• I = Luas momen inersia penampang batang bulat benda padat (m⁴ atau in⁴)
• L = Total jarak pemasangan yang diperpanjang antara titik pemasangan (m atau in)
• K = Faktor panjang kolom efektif berdasarkan kondisi pemasangan silinder
• Le = K · L = Panjang tekuk efektif

AKU AKU AKU. Menghitung Momen Inersia Batang Padat:

Untuk batang piston bulat padat diameter dr :

                                                                            Saya = π dr⁴ / 64

Perhatikan bahwa momen inersia bergantung pada pangkat empat diameter batang (dr⁴). Ini berarti peningkatan kecil pada diameter batang akan menyebabkan peningkatan besar dalam ketahanan tekuk:

• Meningkatkan diameter batang dari 2,0 inci menjadi 2,5 inci (peningkatan diameter sebesar 25%) meningkatkan ketahanan terhadap tekuk sebesar 144% (2,44×).

IV. Menghitung Beban Kerja Aman dan Faktor Keamanan yang Direkomendasikan

Jangan pernah mengoperasikan asilinder hidrolikmendekati batas tekuk kritisnya Fcr. Dalam operasi dunia nyata,silinder hidrolikmengalami eksentrisitas kecil, permainan pin kecil, lonjakan akselerasi, dan beban samping yang tak terhindarkan.

Gaya dorong desain yang diijinkan Fallow harus mencakup faktor keamanan yang ketat Sf:

                                                                           Bera = Fcr / Sf

Pedoman Faktor Keamanan yang Direkomendasikan:

• Mesin Industri Stasioner (bersih, berpemandu): Sf minimum ≥ 2,5 hingga 3,0
• Mesin Bergerak Umum (trailer pembuangan, loader, peralatan limbah): Minimum Sf ≥ 3,0 hingga 3,5
• Pengangkatan Personil / Berisiko Tinggi (platform udara, truk boom, derek bergerak): Sf minimum ≥ 3,5 hingga 4,5

V. Rasio Kelangsingan dan Transisi ke Formula Johnson

Rumus Euler mengasumsikan lentur elastis murni dan hanya berlaku untuk kolom ramping dimana rasio kelangsingan λ melebihi ambang batas transisi kolom λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Dimana rg = √I/A = dr / 4 adalah jari-jari girasi.

Untuk baja krom 1045 atau 4140 pada umumnya, ambang batas transisi λc ≈ 85 hingga 105:

• Jika λ > λc (Batang Ramping Panjang): Gunakan Rumus Euler (kegagalan karena ketidakstabilan elastis).
• Jika λ ≤ λc (Batang Pendek hingga Menengah): Gunakan Rumus Parabola Johnson atau kuat luluh standar (kegagalan akibat luluh tekan atau tekuk inelastis).

VI. 4 Kesalahan Umum Rekayasa OEM yang Menyebabkan Batang Bengkok

1. Menghitung Tekuk pada Panjang yang Ditarik dan bukan pada Panjang yang Diperpanjang Sepenuhnya:Momen paling rawan terjadi pada saat joran berada pada pukulan 100% dimana L berada pada titik maksimum.

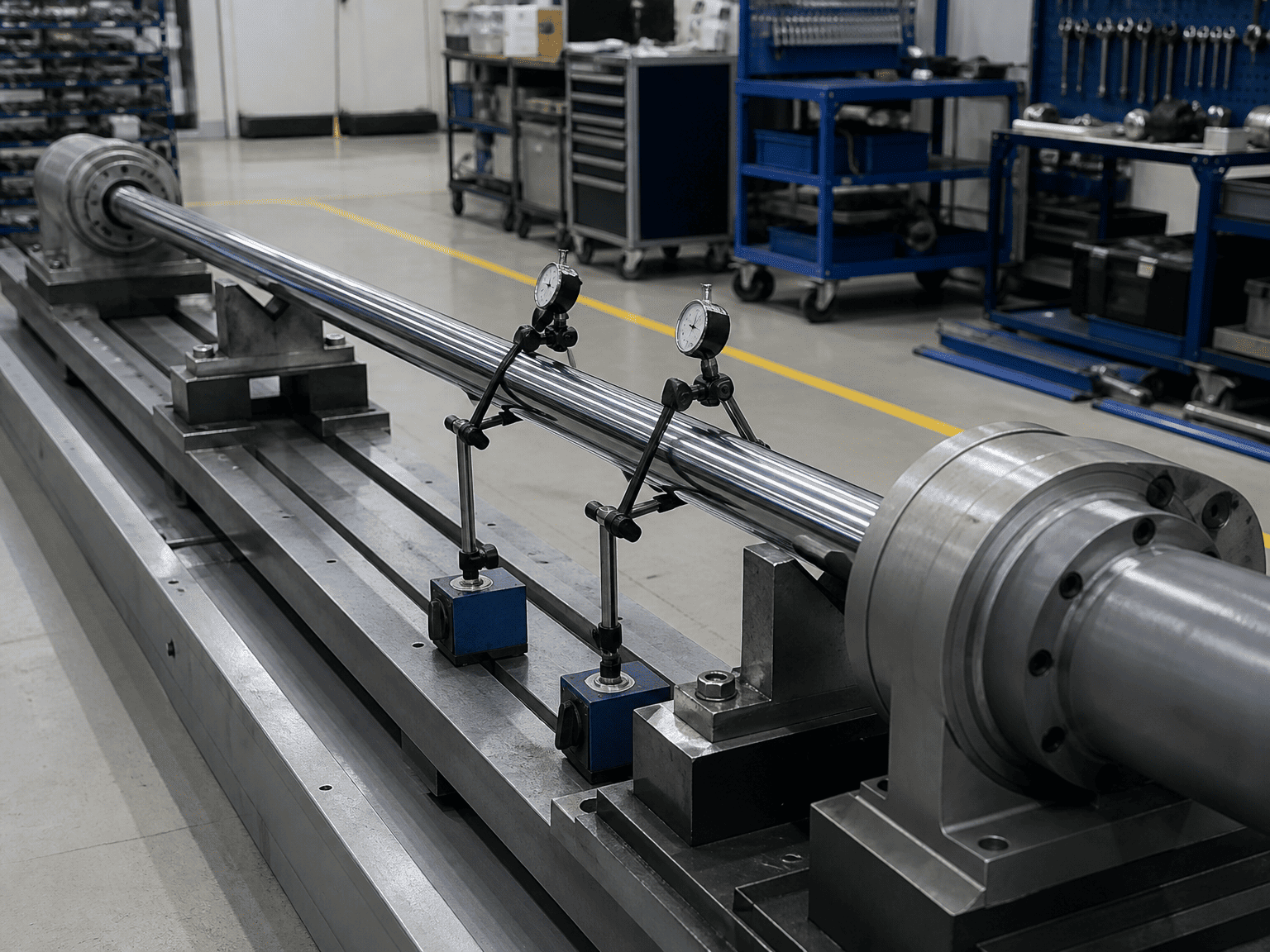

2. Mengabaikan Sag Horizontal di bawah Bobot Mati:Pada silinder horizontal yang panjang (langkah > 2 meter), batang krom yang berat sedikit melorot karena gravitasi, sehingga menciptakan pembebanan eksentrik bawaan yang mempercepat tekuk.
3. Dengan Asumsi Pemasangan Pin Tetap Tanpa Gesekan:Seiring waktu, pin pivot yang berkarat atau tidak diberi pelumas akan tersangkut, mengubah dudukan pivot menjadi sambungan bertekanan torsi yang terkunci sebagian sehingga menginduksi momen lentur.
4. Mengabaikan Sirkuit Regenerasi:Sirkuit diferensial/regenerasi memberikan tekanan pompa penuh pada sisi tutup dan batang, mempertahankan gaya dorong kolom penuh sekaligus mengurangi margin struktural.

VII. Apa yang Harus Dikirim Saat Mengukur Silinder Langkah Panjang dengan HCIC

Untuk mendapatkan verifikasi tekuk lengkap dan tinjauan kolom FEA dari teknisi HCIC, berikan:

1. Lubang silinder pengoperasian, langkah, dan tekanan pelepas hidraulik maksimum
2. Geometri pemasangan alat berat dan gambar braket pivot (untuk mengonfirmasi faktor K)
3. Orientasi pemasangan (horizontal, vertikal mendorong ke atas/bawah, atau busur sudut)
4. Batasan pemandu eksternal (beban terarah bebas vs rel geser linier presisi)
5. Siklus kerja, kecepatan siklus operasi, dan kondisi lingkungan
