Ukuran Bantalan Silinder Hidraulik: Cara Mengontrol Deselerasi Akhir Langkah dan Lonjakan Tekanan

I. Masalahnya: Mengapa Silinder Kecepatan Tinggi Mengalami Kelelahan Tutup Ujung

Ketika sebuahsilinder hidrolikmenggerakkan mekanisme multiton dengan kecepatan di atas 0,1 hingga 0,2 m/s (4 hingga 8 in/s), sehingga massa tersebut berhenti secara tiba-tiba pada tutup ujung silinder akan menghasilkan guncangan destruktif yang sangat besar.

Banyak perancang peralatan berasumsi bahwa menyetel katup pelepas sistem utama ke 3.000 psi akan melindungi seluruh aktuator. Kenyataannya, setelah piston melewati lubang keluar utama dan memasuki zona bantalan, oli yang terperangkap hanya memiliki satu jalan keluar kecil: katup jarum yang dikalibrasi atau lubang presisi.

Jika geometri bantalan terlalu kecil atau tidak disetel dengan benar, tekanan perlambatan yang terperangkap di belakang tombak bantalan dapat dengan mudah melonjak hingga 6.000 hingga 10.000+ psi (400 hingga 700 bar) selama beberapa milidetik.

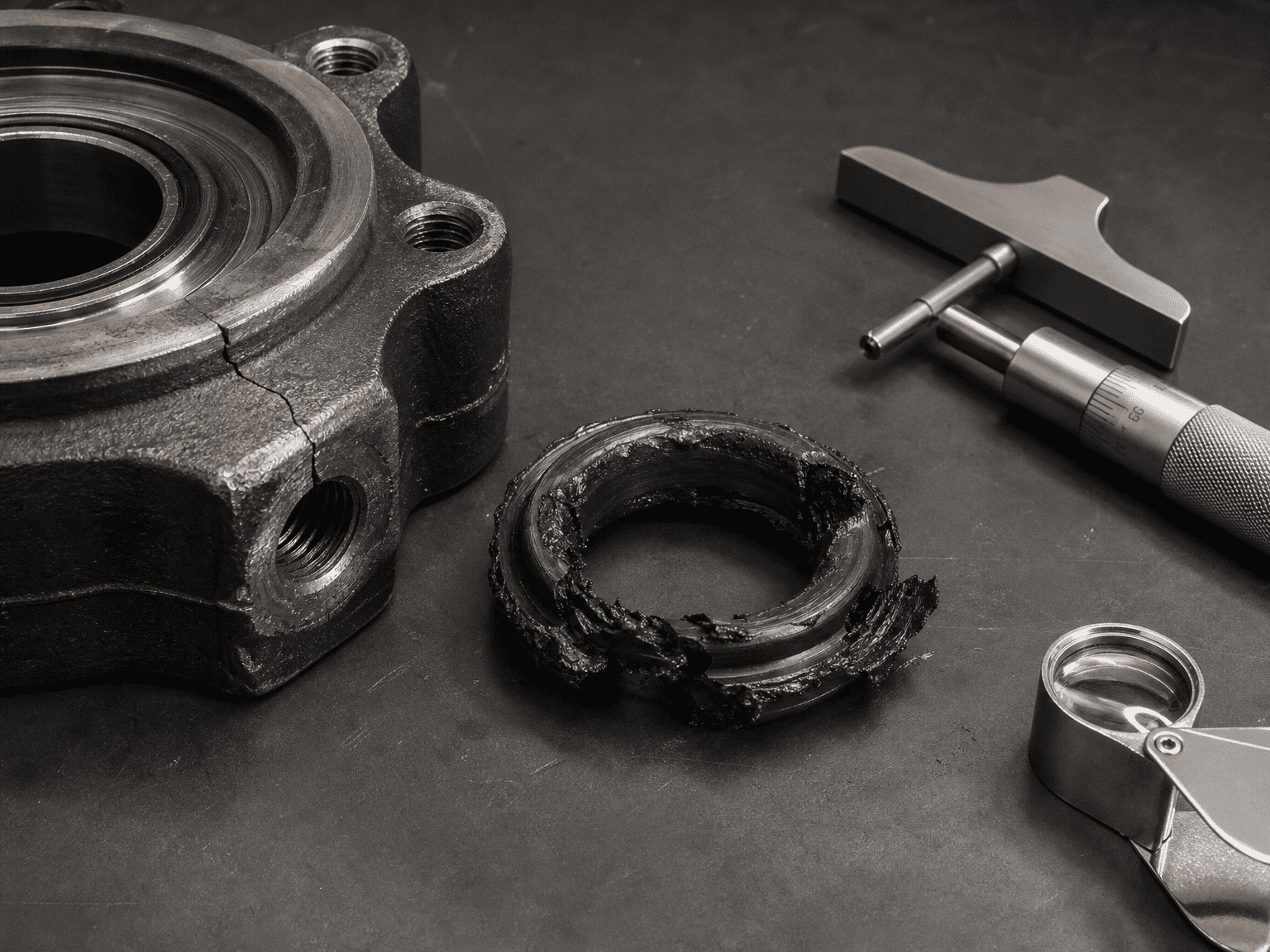

Selama ribuan siklus, perubahan tekanan yang hebat ini menyebabkan:

• Tutup belakang silinder retak dan flensa las retak
• Segel kelenjar kepala pecah dan penahan wiper batang berubah bentuk
• Batang pengikat yang diregangkan dan ekstrusi cincin-O barel yang kronis
• Tombak bantalan yang dipahat atau diberi skor dan bushing perkawinan

II. BagaimanaSilinder HidrolikPekerjaan Bantalan

Bantalan hidraulik internal mengubah energi kinetik dari massa yang bergerak (ditambah gaya pendorong terus menerus dari pompa) menjadi panas dengan memaksa volume minyak yang terperangkap melalui lubang terbatas melalui langkah deselerasi singkat sc (biasanya 20 hingga 40 mm atau 0,75 hingga 1,5 inci).

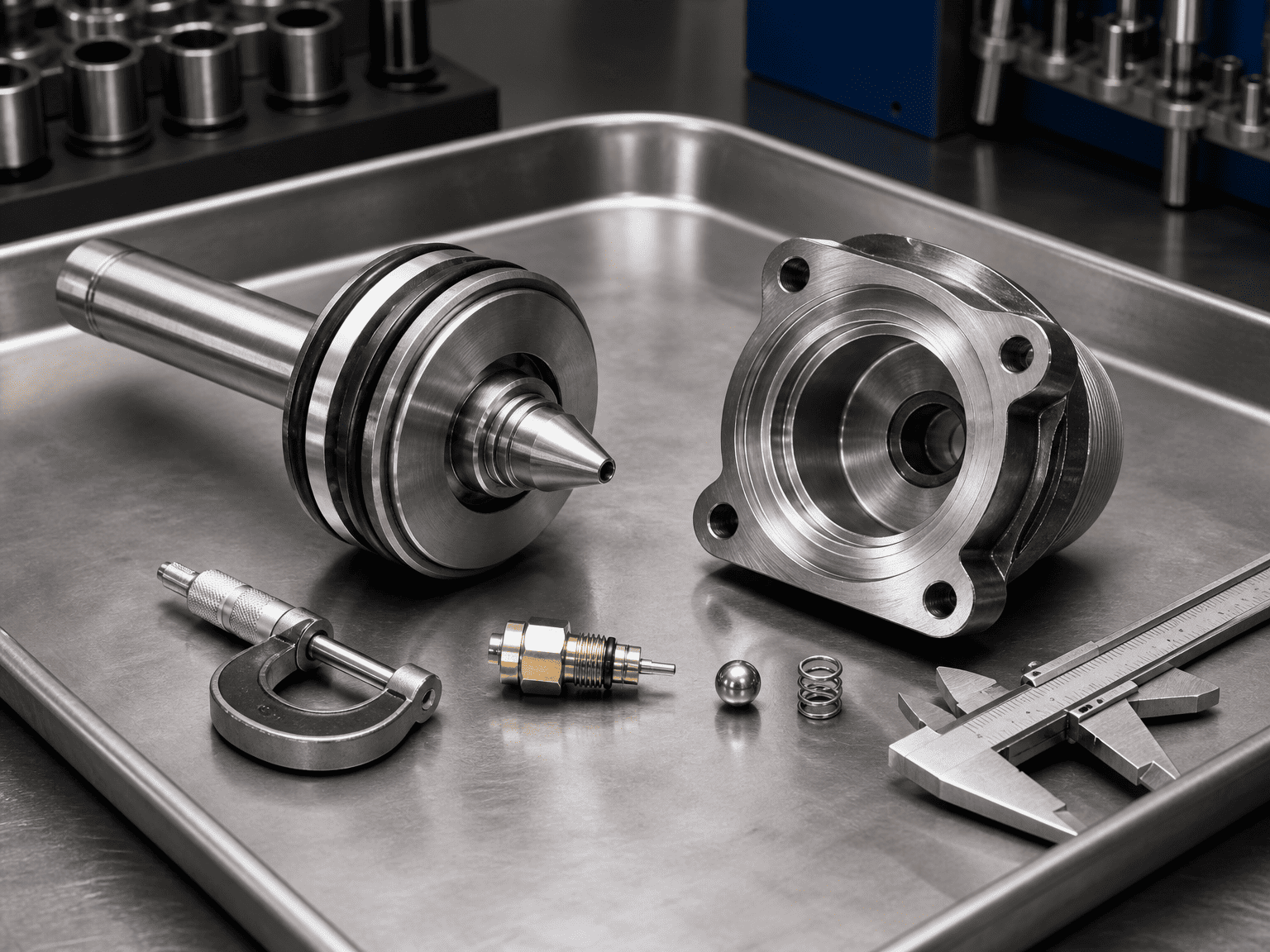

Rakitan bantalan yang dirancang dengan baik mencakup tiga elemen mekanis inti:

1. Tombak Bantal (atau Plunger):Proyeksi mesin presisi pada piston yang menutup saluran cairan utama saat memasuki rongga tutup ujung.
2. Katup Jarum yang Dapat Disesuaikan:Lubang pengukuran yang memungkinkan teknisi pemeliharaan menyesuaikan laju aliran gas buang berdasarkan kecepatan siklus pengoperasian aktual dan kekentalan oli.
3. Katup Periksa Aliran Bebas Terbalik:Bola atau flapper bermuatan pegas yang memungkinkan aliran penuh tanpa batas ke dalam silinder selama pembalikan langkah, memastikan kecepatan breakaway langsung tanpa jeda.

Perhitungan Energi & Tekanan Bantalan Langkah-demi-Langkah Untuk menentukan apakah bantalan internal dapat menangani beban Anda dengan aman tanpa melebihi ambang batas letupan atau kelelahan silinder, hitung total energi yang akan diserap:

Langkah 1: Hitung Energi Kinetik Massa yang Bergerak

                                                                                  Ek = ½ m v²

Di mana:

m = Total massa bergerak (termasuk piston, batang, attachment, dan muatan eksternal dalam kg atau lb)

v = Kecepatan maksimum pada saat bantalan tombak menyentuh rongga (m/s atau in/s)

Langkah 2: Tambahkan Pekerjaan Mendorong Selama Deselerasi

Jika aliran pompa berlanjut selama perlambatan, tekanan sistem terus mendorong piston melintasi langkah bantalan sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Di mana:

Psys = Tekanan sistem penggerak (Pa atau psi)

Apiston = Luas efektif sisi mengemudi (m² atau in²)

sc = Panjang efektif bantalan tombak (m atau in)

Langkah 3: Energi Total untuk Diserap

                                                                        Etotal = Ek + Wprop ± Wgravitasi

(Tambahkan atau kurangi usaha gravitasi mg sc sinθ jika bergerak vertikal atau miring).

Langkah 4: Hitung Rata-rata Tekanan Bantalan Terjebak

Gaya perlambatan rata-rata yang diperlukan Fdec adalah:

                                                                                  Fdes = Total / sc

Tekanan hidrolik rata-rata yang dihasilkan di dalam ruang bantalan Pcushion adalah:

                                                                              Bantalan = Fdec / Bantalan

Dimana Acushion adalah area berbentuk lingkaran dari kolom minyak yang terperangkap di dalam kantong bantalan (Abore − Aspear atau Arod).

Aturan Praktis Teknik: Tekanan transien puncak selama awal masuknya tombak biasanya mencapai 1,5 hingga 2,2× tekanan bantalan rata-rata yang dihitung. Jika puncak yang dihitung melebihi 1,5× tekanan lelah terukur maksimum silinder, diperlukan katup deselerasi proporsional eksternal atau tombak bantalan khusus yang lebih panjang.

AKU AKU AKU. Kesalahan Umum di Lapangan yang Menghancurkan Silinder Berbantalan

1. Mendorong Katup Jarum Sepenuhnya Masuk (Aliran Nol): Operator yang mencoba menghilangkan kebisingan langkah akhir terkadang menutup katup jarum sepenuhnya. Hal ini menciptakan kunci hidrolik total di kantong bantalan, memaksa oli melewati celah tombak dan meniup segel kelenjar kepala.

2. Mengabaikan Inersia Horisontal pada Gerobak Bergulir Bebas: Perancang hanya menghitung tekanan penggerak dan melupakan energi kinetik dari gerbong yang menggelinding seberat 10 ton. Bahkan pada tekanan rendah, inersia yang tinggi akan menghancurkan bantalan internal.

3. Menggunakan Bantalan Standar dengan Air-Glikol atau Minyak Dingin dengan Viskositas Tinggi: Cairan yang lebih kental atau cairan tahan api dengan viskositas rendah secara signifikan mengubah aliran melalui jarum pengukur, menyebabkan tekanan berlebih yang parah selama permulaan pagi musim dingin.

4. Mengabaikan Deaerasi Cairan: Oli yang berbentuk spons dan aerasi yang memasuki bantalan akan terkompresi seperti pegas, menyebabkan pantulan, diesel, dan perlambatan yang tidak menentu.

IV. Apa yang Harus Dikirim Saat Mengukur Silinder Berbantalan Khusus

Saat meminta silinder berbantalan rekayasa dari HCIC, sediakan:

• Total massa bergerak (termasuk batang silinder dan perkakas terpasang)
• Profil kecepatan operasi (kecepatan tetap, percepatan, dan kecepatan pendekatan)
• Batasan panjang sapuan bantalan yang tersedia
• Jenis fluida pengoperasian, kisaran suhu kerja, dan pengaturan katup pelepas sistem
• Orientasi pemasangan (horizontal, vertikal ke atas, vertikal ke bawah, atau busur miring)

V. Batasan Teknis & Penafian Rekayasa

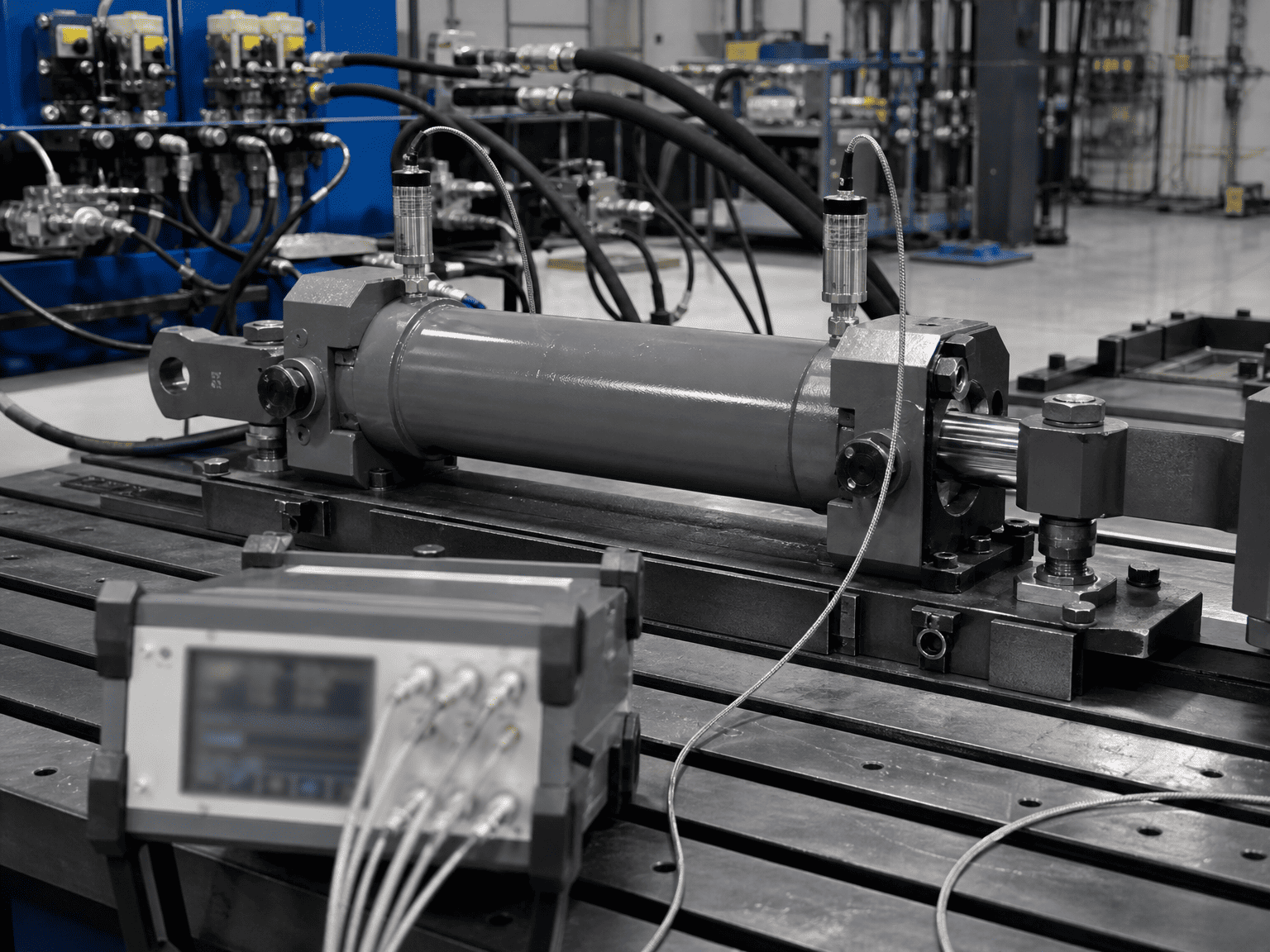

Perhitungan bantalan yang disajikan di atas memberikan perkiraan ukuran dasar berdasarkan mekanika benda tegar. Tekanan dinamis puncak aktual bergantung pada modulus curah oli hidrolik, kapasitansi saluran, koefisien pelepasan lubang jarum, dan waktu respons katup. Desain peralatan akhir harus diverifikasi melalui pengujian transduser tekanan dan simulasi transien.*

VI. Konsultasikan dengan HCIC untuk Solusi Bantalan Rekayasa Khusus

HCIC merekayasa silinder hidraulik industri dan seluler khusus dengan profil bantalan yang disesuaikan untuk aplikasi berdampak tinggi di seluruh dunia.
