Perhitungan Gaya Dorong vs. Tarik Silinder Hidraulik: Panduan Ukuran OEM

I. Mengapa Gaya Dorong dan Tarik Tidak Sama

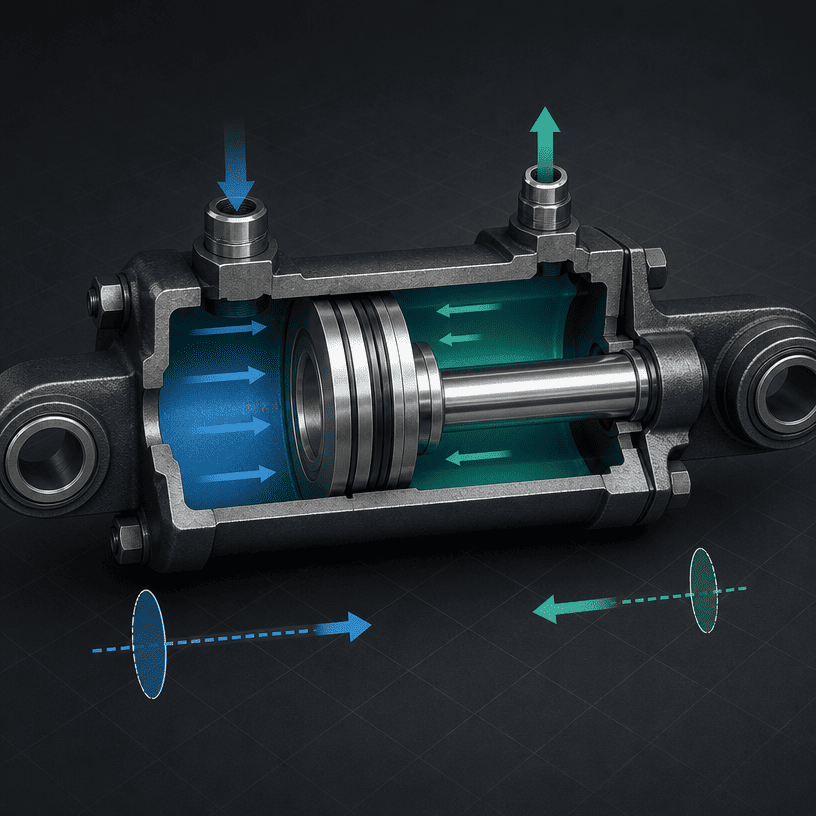

Ketika seorang insinyur OEM meminta asilinder hidrolikyang dapat “mendorong 10 ton” atau “menarik 10 ton”, pertanyaan pertama adalah apakah gaya tersebut diperlukan pada sisi lubang penuh atau pada sisi batang. Silinder hidrolik diferensial memiliki luas piston penuh di satu sisi dan luas annular di sisi lain. Batang menempati sebagian area sisi batang, sehingga gaya tarik yang tersedia lebih rendah pada tekanan yang sama.

Perbedaan itu mudah terlewatkan ketika silinder pengganti dipilih berdasarkan diameter luar atau nomor komponen lama. Hal ini juga menyebabkan silinder yang tampaknya memiliki kapasitas nominal yang cukup mungkin tidak menghasilkan gaya yang diperlukan dalam arah gerak sebenarnya.

Panduan ini menjelaskan logika perhitungan yang digunakan untuk tinjauan OEM awal. Ini bukan pengganti desain alat berat yang lengkap, pemeriksaan struktural, tinjauan sirkuit hidraulik, atau penilaian keselamatan.

II. Tiga Input Yang Memulai Perhitungan

2.1 Diameter lubang

Lubang, atau diameter piston, menentukan seluruh area piston yang terkena tekanan. Lubang yang lebih besar dapat menghasilkan gaya teoretis yang lebih besar pada tekanan yang sama, namun juga mengubah volume oli, aliran yang diperlukan untuk kecepatan tertentu, selubung silinder, dan persyaratan pemasangan.

2.2 Diameter batang

Diameter batang mempengaruhi gaya tarik karena batang menempati area pada sisi batang. Hal ini juga mempengaruhi sambungan batang, pembebanan pemandu, jarak bebas yang tersedia, dan cara silinder menangani kompresi atau tegangan. Sebuah batang tidak dapat dipilih hanya berdasarkan gaya tarik saja; kayuhan, pemasangan, panduan, dan jalur muatan sebenarnya juga penting.

2.3 Tekanan hidrolik efektif

Gunakan tekanan yang sebenarnya tersedia pada silinder selama pergerakan yang diperlukan, bukan hanya pengaturan relief maksimum pompa. Kehilangan tekanan melalui katup, selang, fitting, dan komponen lainnya dapat mengurangi tekanan yang dialirkan ke silinder. Urutan pengoperasian mesin harus menentukan tekanan desain yang digunakan untuk perhitungan pertama.

AKU AKU AKU. Rumus Dasar Dorong dan Tarik

Untuk penghitungan lintasan pertama menggunakan satuan yang konsisten:

Kekuatan dorong:

Kekuatan tarik:

Di mana:

• F--adalah gaya silinder teoritis.
• P--adalah tekanan efektif pada silinder.
• A_piston--adalah luas piston penuh.
• A_batang--adalah luas penampang batang.

Untuk bagian melingkar:

Jika tekanan dimasukkan dalam psi dan diameter dalam inci, hasilnya adalah pound-force. Jika tekanan dimasukkan dalam pascal dan diameter dalam meter, hasilnya dalam newton. Jaga konsistensi sistem unit dari awal hingga akhir.

Persamaan ini menggambarkan gaya hidrolik teoritis. Ini tidak secara otomatis mencakup gesekan segel, gesekan pemandu, kerugian mekanis, penurunan tekanan, sudut beban, percepatan, defleksi struktural, atau faktor keamanan.

IV. Contoh Pekerjaan Tanpa Klaim Produk

Asumsikan seorang insinyur sedang menyaring silinder dengan:

• lubang 3 inci
• Batang 1,5 inci
• Tekanan efektif 2.000 psi

Area piston penuhadalah:

Luas batangnya adalah:

Oleh karena itu, nilai teoretis tingkat pertama adalah:

Perbedaan tersebut bukan merupakan cacat produksi. Itu berasal dari area perpindahan batang di sisi batang. Contohnya hanya untuk latihan perhitungan saja; ini bukan peringkat untuk produk atau mesin HCIC tertentu.

V. Mengapa Penghitungan Pertama Bukan Seleksi Akhir

5.1 Keuntungan mekanis mengubah gaya silinder yang dibutuhkan

Beban tidak selalu bekerja langsung sepanjang garis tengah silinder. Susunan tuas, penghubung, engsel atau gunting dapat menambah atau mengurangi gaya yang diperlukan pada posisi berbeda. Insinyur harus menghitung titik terburuk dalam pergerakan, tidak hanya posisi awal.

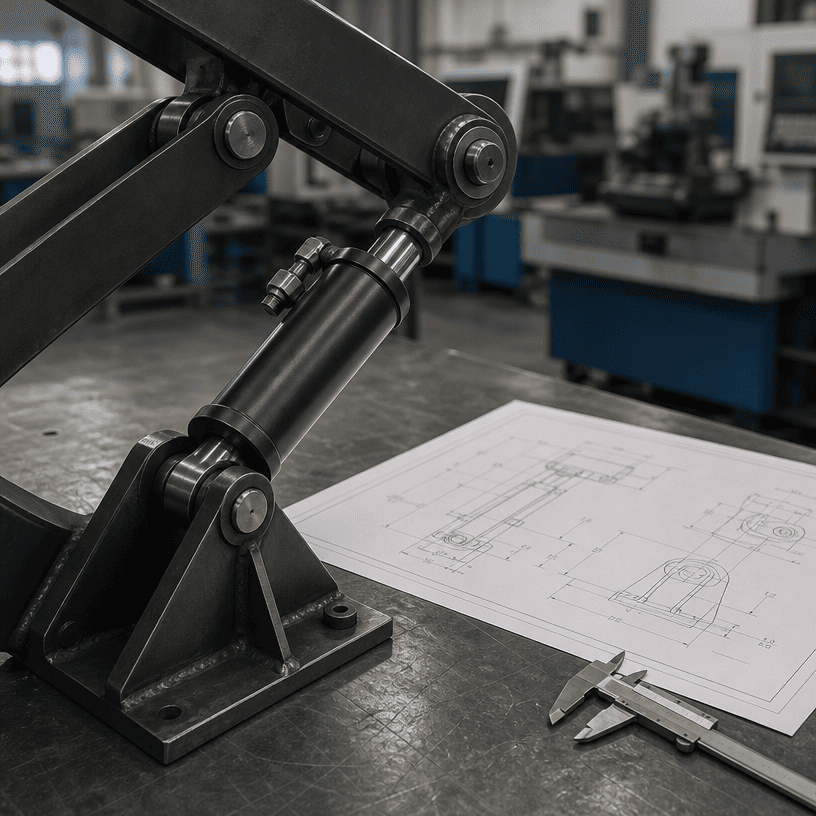

Sudut antara silinder dan bagian yang digerakkan juga penting. Sebuah silinder mungkin mempunyai gaya teoretis yang tinggi tetapi komponen gayanya buruk pada sudut tertentu. Gambar yang menunjukkan jalur dan posisi beban lebih berguna daripada nomor beban tunggal.

5.2 Gaya statis berbeda dengan gaya awal dan gaya gerak

Memutuskan suatu beban, mempercepatnya, dan menggerakkannya dengan kecepatan tetap adalah kondisi yang berbeda. Gesekan segel, tahanan pemandu, inersia, dan tahanan material dapat membuat gaya awal lebih tinggi dari gaya yang dibutuhkan pada bagian kayuhan yang halus.

Untuk peralatan seperti ejektor, pemadat, pegangan dan mekanisme pengangkatan, pembeli harus menjelaskan kapan gaya tertinggi terjadi dan apakah beban dapat macet atau berubah selama kayuhan.

5.3 Tekanan tidak sama dengan gaya pada beban

Pembacaan tekanan di dekat pompa mungkin bukan tekanan di port silinder. Panjang selang, fitting, katup arah, kontrol aliran, dan tekanan balik semuanya mempengaruhi tekanan yang tersedia. Perhitungan yang andal harus mengidentifikasi di mana tekanan diukur dan dalam kondisi operasi apa.

5.4 Kompresi dan tegangan batang memerlukan pemeriksaan yang berbeda

Batang yang dibebani dengan kompresi mungkin memerlukan tinjauan stabilitas batang, terutama pada pukulan panjang atau pengaturan yang tidak dipandu dengan baik. Sebuah batang yang dibebani dalam tegangan dapat dikontrol oleh sambungan dan batas material yang berbeda. Artikel ini tidak menggantikan perhitungan tekuk atau verifikasi struktur; ini memisahkan penghitungan luas gaya dari pemeriksaan tambahan tersebut.

VI. Gaya, Kecepatan, dan Volume Oli Terhubung

Lubang yang lebih besar dapat meningkatkan gaya, namun juga meningkatkan volume oli yang dibutuhkan untuk menggerakkan piston melalui langkah tertentu. Untuk kecepatan target, aliran yang dibutuhkan berhubungan dengan luas ruang efektif dan kecepatan piston. Sisi batang mempunyai volume per satuan panjang yang berbeda dengan sisi lubang penuh.

Hal ini menciptakan trade-off desain:

• Area pengeboran yang lebih luas dapat memberikan kekuatan teoritis yang lebih besar.
• Lebih banyak area memerlukan lebih banyak aliran untuk kecepatan linier yang sama.
• Batang yang lebih besar mengurangi area sisi tarikan namun dapat meningkatkan ketahanan batang terhadap beban aplikasi.
• Langkah yang lebih panjang akan meningkatkan volume oli, panjang pemasangan, dan pentingnya panduan.

Oleh karena itu, sebuah silinder harus berukuran dengan pompa, katup, reservoir, selang, pemasangan, dan siklus mesin sebagai satu sistem.

VII. Alur Kerja Pemilihan OEM yang Praktis

1. Tentukan arah beban: Nyatakan apakah silinder harus mendorong, menarik, atau menghasilkan kedua gaya tersebut.
2. Memetakan jalur pemuatan:Gambarkan posisi pivot, linkage, engsel, pemandu, dan beban.
3. Identifikasi posisi terburuk:Hitung gaya yang diperlukan di tempat yang geometrinya paling tidak menguntungkan.
4. Atur tekanan efektif: Gunakan tekanan yang tersedia pada silinder selama siklus mesin yang relevan.
5. Pilih lubang awal:Gunakan area piston penuh untuk perhitungan dorongan dan periksa margin gaya yang diperlukan.
6. Pilih batang:Periksa gaya tarik, kompresi atau tegangan, kayuhan, pemasangan dan pemandu.
7. Periksa kecepatan dan aliran:Pastikan HPU dan katup dapat memberikan laju pergerakan yang diperlukan.
8. Periksa amplopnya:Bandingkan panjang yang ditarik, panjang yang diperpanjang, port, pin, braket, dan izin servis.
9. Tinjau keamanan dan struktur:Verifikasi dudukan, las, pemandu, penahan, dan pelindung di bawah beban sebenarnya.
10. Konfirmasikan dengan produsen silinder:Kirim data aplikasi sebelum persetujuan produksi akhir.

VIII. Apa yang Harus Dikirim untuk Penawaran Silinder Hidraulik

Pertanyaan OEM yang berguna harus mencakup:

• Diperlukan gaya dorong dan gaya tarik
• Arah beban dan durasi beban
• Tekanan kerja pada silinder
• Kecepatan dan waktu siklus yang diperlukan
• Preferensi bore, rod dan stroke, jika sudah ditentukan
• Dimensi pemasangan diperpanjang dan ditarik
• Gaya pemasangan, pin, clevis, atau mata batang
• Sudut beban dan gambar linkage
• Suhu pengoperasian dan lingkungan
• Informasi cairan hidrolik dan katup
• Kuantitas, model pengganti atau referensi gambar

Semakin lengkap jalur bebannya, semakin mudah untuk membedakan masalah ukuran silinder dari masalah struktur, linkage, atau sirkuit hidrolik.

IX. Kesimpulan

Silinder hidrolikPerhitungan gaya dorong dan tarik dimulai dengan tiga input dasar: diameter lubang, diameter batang, dan tekanan efektif. Luas piston penuh menentukan gaya dorong lintasan pertama, sedangkan batang mengurangi luas efektif dan juga gaya tarik.

Perhitungan itu hanyalah permulaan. Sudut penghubung, resistansi awal, kecepatan, kehilangan tekanan, pemuatan batang, pemasangan, panduan, dan struktur mesin menentukan apakah sebuah silinder cocok untuk aplikasi nyata. Pembeli OEM yang menyediakan jalur muatan lengkap dan data hidraulik dapat menerima penawaran harga yang lebih berguna dibandingkan pembeli yang hanya mengirimkan nomor gaya.
