A silinder hidrolikdapat menyebabkan pergerakan yang tidak stabil, pembebanan yang tidak merata, atau kerusakan seal yang berulang meskipun sirkuit hidrolik tampak normal. Penyebabnya mungkin terletak pada perangkat keras pemasangan: pin yang aus, lubang clevis yang membesar, bushing yang longgar, atau pemasangan yang tidak lagi sejajar dengan busur kerja penuh.
Panduan ini menjelaskan bagaimana tim pemeliharaan dan pembeli OEM dapat memeriksa titik pemasangan silinder sebelum memesan kit perbaikan atau silinder pengganti. Fokusnya adalah hubungan mekanis antara silinder dan mesin, bukan diagnosis tekanan atau aliran hidrolik secara umum.

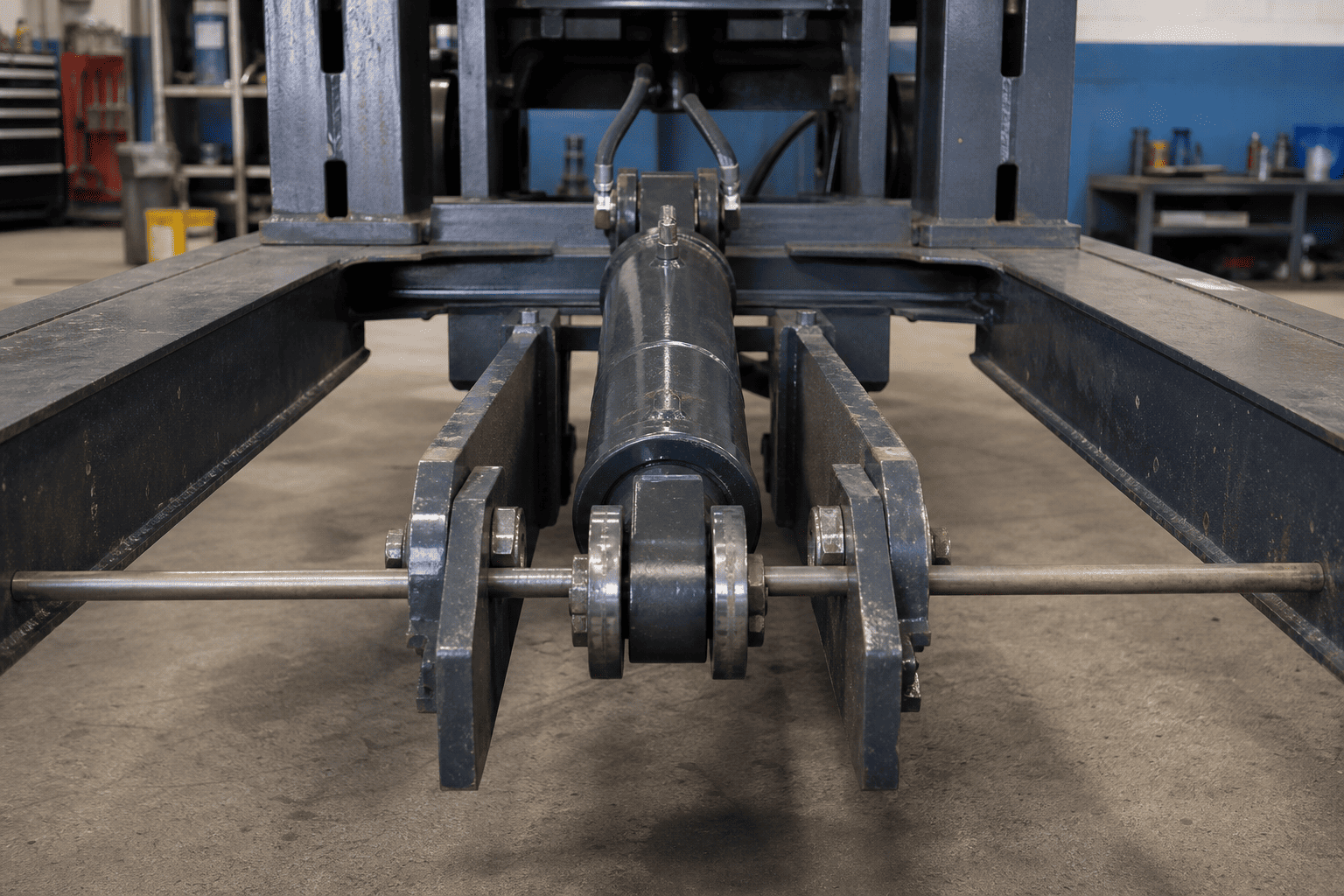

Sebuah silinder tidak bekerja secara terpisah. Batang dan larasnya dihubungkan ke mesin melalui pin, celah, lug, trunnion, braket, atau fitur pemasangan lainnya. Bagian-bagian ini mentransfer gaya kerja sambil membiarkan silinder bergerak melalui busur yang dirancang.
Jika sambungannya aus, silinder mungkin tidak lagi berada pada garis tengah yang diinginkan. Mesin kemudian dapat melakukan gerakan dan kontak tambahan pada batang, kelenjar, pemandu, tabung, atau braket pemasangan. Segel baru atau silinder baru mungkin tidak menyelesaikan masalah jika sambungan sisi mesin yang aus tetap berfungsi.
Panduan keselamatan silinder Parker menyatakan bahwa batang dan komponen mesin kawinnya harus diperiksa untuk keselarasan yang tepat baik dalam posisi memanjang maupun memendek. Hal ini juga merekomendasikan agar silinder yang dipasang pada clevis diputar pada kedua ujungnya dengan garis tengah pin sejajar dan silinder diperiksa melalui busur kerjanya untuk mengetahui adanya gangguan. Ini adalah prinsip pemasangan dan keselamatan; batasan akhir harus berasal dari silinder dan pabrikan mesin.
Periksa pin apakah terdapat lecet, alur, korosi, titik datar, dan pita keausan yang terkonsentrasi pada satu sisi. Pin yang tidak lagi memiliki permukaan bantalan yang bulat dan stabil dapat memungkinkan mata silinder bergerak sebelum anggota mesin merespons.
Jangan menilai pin hanya dari apakah masih bisa dilepas. Pin mungkin tetap berada di tempatnya meskipun permukaan kerjanya, fitur penahannya, atau kesesuaiannya dengan bushing sudah rusak.
Busing dapat aus di bagian dalam, kendor pada wadahnya, atau rusak selama pemasangan. Periksa pergerakan antara bushing dan mata silinder atau braket, tidak hanya pergerakan antara pin dan bushing.
Jika bushing adalah tipe bebas perawatan, ikuti petunjuk pemasangan dari pabrik pembuat peralatan. Jangan menambahkan gemuk atau mengubah perlakuan permukaan kecuali desain yang ditentukan mengizinkannya.
Mata silinder atau clevis dapat membesar, meruncing, atau lonjong setelah digerakkan dalam waktu lama dengan peniti yang longgar. Ini sering disebut lubang berbentuk telur. Mengganti pin saja dapat mengurangi pemutaran yang terlihat untuk sementara dan membiarkan jalur muatan tidak sejajar.
Ukur lubang di lebih dari satu arah dan di lebih dari satu lokasi. Bentuk visual yang bulat tidak cukup sebagai bukti untuk mengambil keputusan perbaikan yang penting.

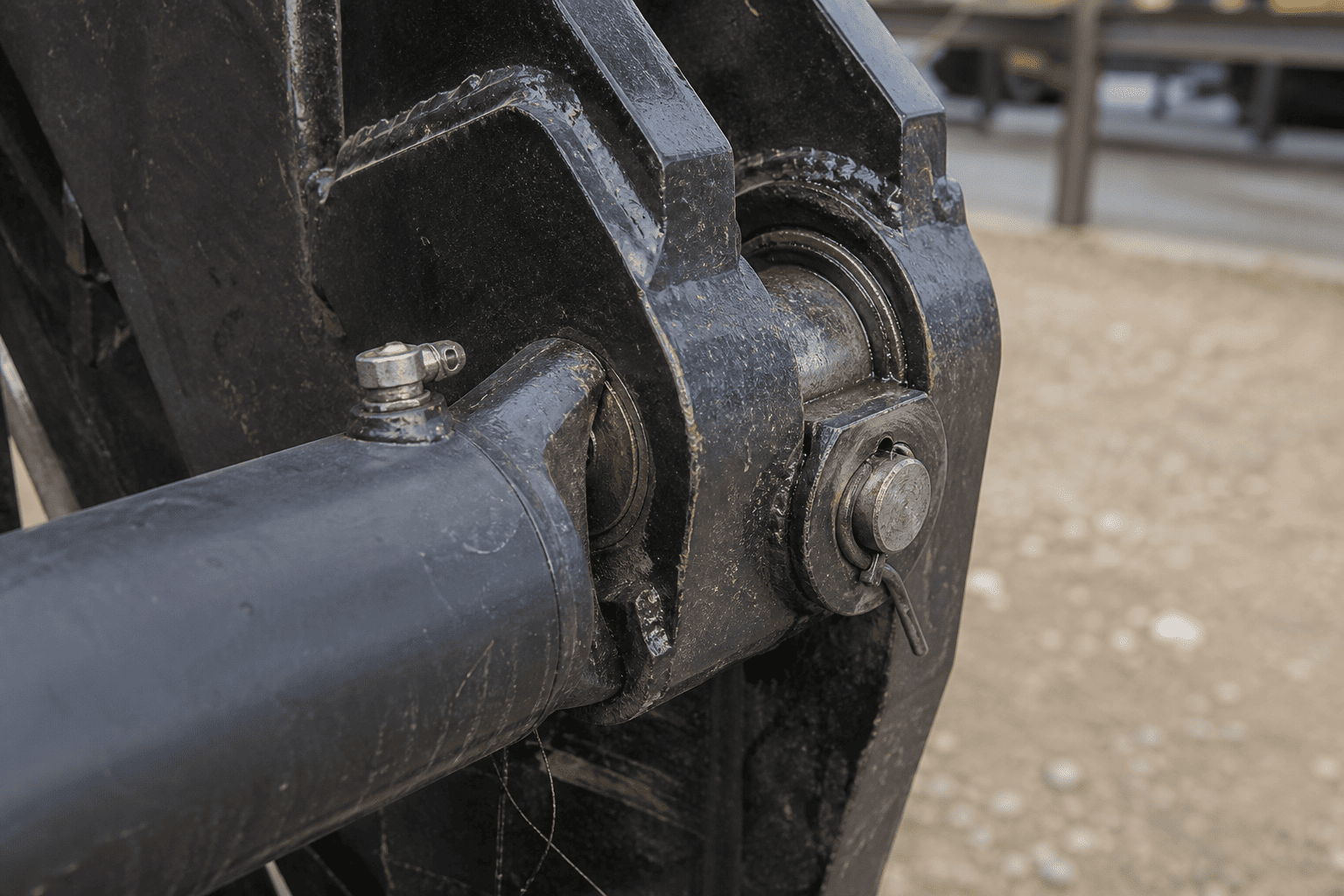

Mesin cuci yang hilang, penahan yang longgar, cincin penahan yang rusak, pelat penahan yang aus, atau braket yang terdistorsi dapat menyebabkan pin berjalan ke samping. Periksa pengaturan penahan penuh dan kondisi permukaan braket yang mengontrol posisi lateral.
Silinder pengganti tidak boleh dipasang pada braket yang tidak dapat menahan pin pada posisi yang dirancang.
Urutan berikut adalah panduan perencanaan lapangan. Prosedur penguncian, pemblokiran, dan penyimpanan energi oleh pembuat mesin menjadi prioritas.
Isolasi energi hidrolik, kencangkan struktur yang ditinggikan atau digantung dengan penyangga mekanis yang sesuai, dan cegah pergerakan yang tidak terduga. Silinder hidrolik tidak boleh dianggap sebagai satu-satunya penopang beban yang diangkat selama inspeksi.
Sebelum pembongkaran, perhatikan kapan masalah muncul:
Gejala ini membantu memisahkan masalah pemasangan dari masalah kontrol hidraulik murni, meskipun gejala tersebut tidak menggantikan pengukuran.
Carilah penahan yang bergeser, pita kontak yang dipoles, bekas fretting, debu karat, las yang retak, pergerakan braket, dan pin yang tidak lagi berada di tengah. Tandai posisi relatif pin, washer, dan braket jika dicurigai ada pergerakan.
Jangan menggunakan jari untuk memeriksa titik jepit atau meletakkan tangan di antara mata silinder dan clevis.
Setelah mesin diamankan, lepaskan pin sesuai prosedur peralatan. Bersihkan permukaan pin, bushing, mata silinder, dan braket dengan metode yang sesuai dengan material komponen dan aturan lokasi.
Satukan bagian-bagian yang dilepas dan identifikasi lokasi aslinya. Pin dari salah satu ujung silinder tidak boleh tercampur dengan pin dari posisi lain sebelum catatan inspeksi selesai.

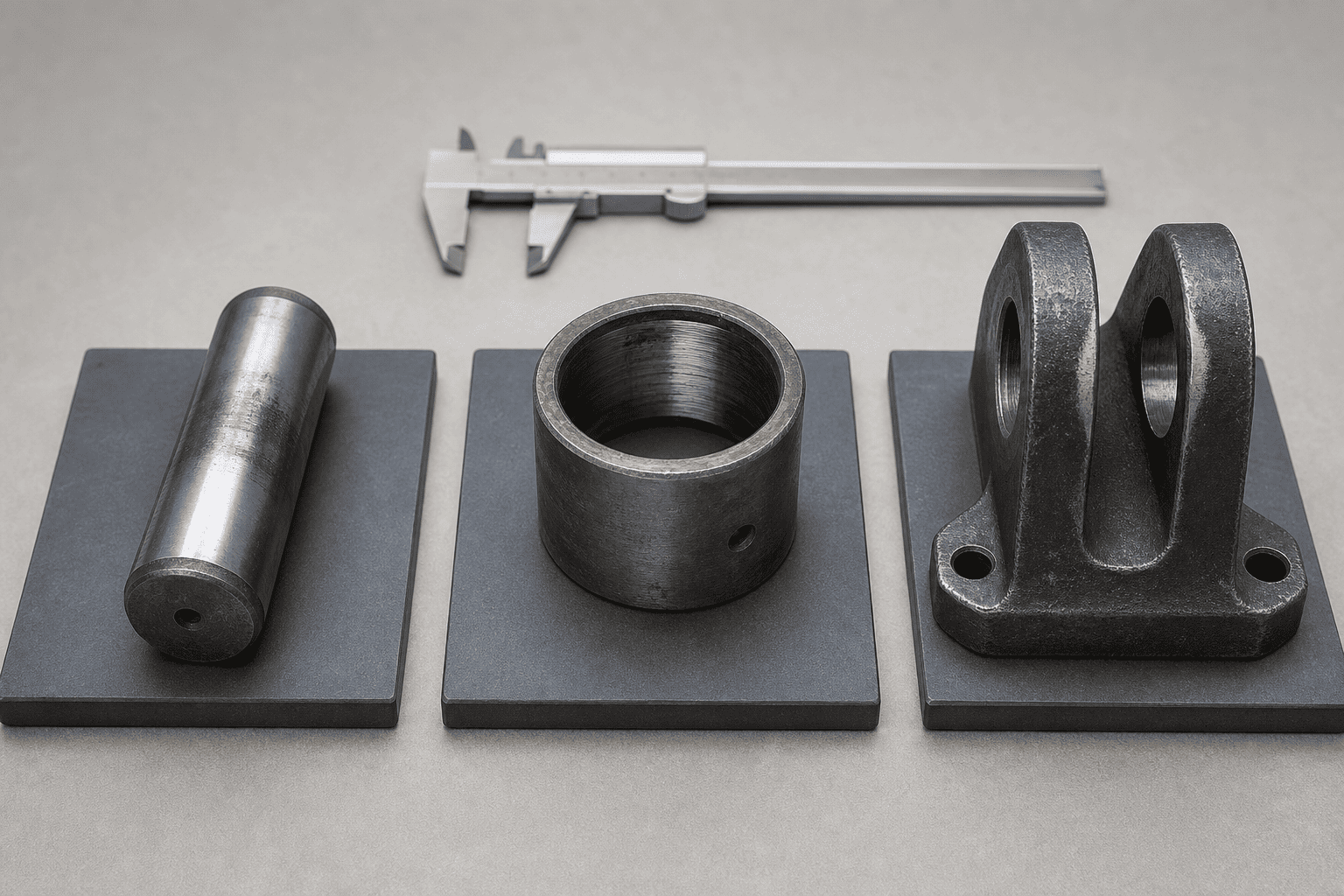

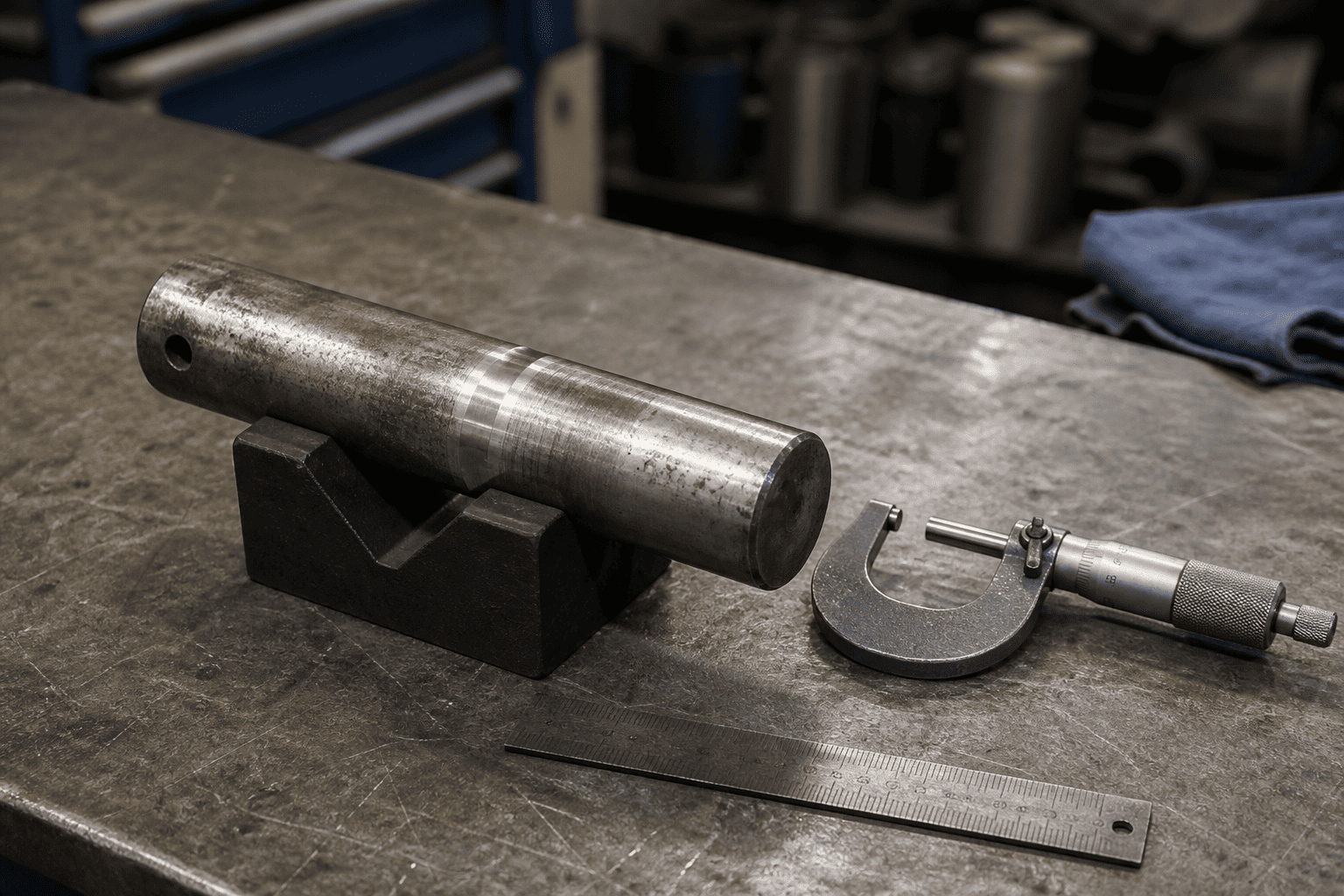

Catat diameter pin nominal, diameter pin sebenarnya di beberapa titik, diameter dalam bushing, diameter luar bushing bila relevan, dan kondisi mata silinder dan lubang clevis.
Periksa juga:
Jangan menciptakan batas keausan universal. Gunakan gambar peralatan, spesifikasi pabrikan silinder, atau standar perbaikan yang disetujui untuk keputusan akhir penerimaan/penolakan.
Periksa kembali geometri mesin pada posisi ditarik dan diperpanjang, atau pada posisi akhir sebenarnya yang diperbolehkan oleh prosedur perawatan yang aman. Silinder tidak boleh dipaksa ke posisinya dengan menarik, mencongkel, atau memberi tekanan.
Pastikan bahwa kedua garis tengah pin pemasangan tetap sejajar jika desain pemasangan memerlukan putaran paralel. Periksa kontak dengan braket, pelindung, selang, bagian rangka, dan bagian bergerak lainnya.
| # | Pengamatan | Kemungkinan Penyebab/Indikasi |
|---|---|---|
| 1 | Pin memiliki pita yang dipoles di satu sisi | Kontak tidak rata, perubahan pelurusan, atau pergerakan braket |
| 2 | Pin lebih kecil di zona kerja | Keausan pin, retensi atau pergerakan yang tidak memadai di bawah beban |
| 3 | Bushing berputar di dalam rumahnya | Longgar, housing rusak, atau pemasangan salah |
| 4 | Lubang clevis berbentuk lonjong atau meruncing | Pengoperasian lanjutan dengan jarak bebas atau pin yang longgar |
| 5 | Ada debu karat atau serpihan logam halus | Resah, korosi, perlindungan tidak memadai atau pergerakan relatif |
| 6 | Retainer bengkok atau kendor berkali-kali | Pin walk, pergerakan braket, atau pengaturan retensi yang salah |
| 7 | Pemandu batang atau kelenjar menunjukkan keausan satu sisi | Periksa keselarasan mesin dan geometri pemasangan sebelum mengganti segel |
| 8 | Keausan hanya muncul di dekat salah satu ujung pukulan | Geometri posisi akhir, gangguan atau perubahan jalur beban |
Pengamatan ini merupakan titik awal untuk pemeriksaan, bukan diagnosis otomatis. Pin yang aus dapat disebabkan oleh masalah penyelarasan yang lebih besar dibandingkan penyebab aslinya.
Perbaikan hanya dengan pin mungkin diperlukan bila pin sudah aus tetapi bushing, mata, clevis, braket, dan sistem retensi tetap berada dalam batas dimensi yang disetujui. Pin baru harus sesuai dengan diameter, panjang, bahan, dan pengaturan retensi yang benar.
Penggantian selongsong memerlukan pemasangan, orientasi, dan metode pemasangan yang benar. Pastikan apakah bushing pengganti telah dilumasi, dikeringkan, atau dirancang untuk kondisi permukaan tertentu. Menekan bushing ke dalam housing yang rusak atau tidak sejajar dapat menimbulkan masalah aslinya.
Mata silinder oval atau lubang clevis mungkin memerlukan metode perbaikan yang disetujui seperti pemesinan, selongsong perbaikan, atau penggantian komponen yang terpengaruh. Jangan mengelas, mengebor, atau memodifikasi fitur pemasangan penahan beban tanpa persetujuan teknis dan prosedur perbaikan yang terdokumentasi.
Jika mata silinder, clevis, trunnion, atau blok pemasangan retak, berubah bentuk secara permanen, atau berada di luar batas dimensi yang disetujui, silinder pengganti atau perbaikan teknis mungkin diperlukan. Penggantiannya harus disesuaikan dengan geometri mesin, tidak hanya dipilih berdasarkan bore atau stroke.
Penyelidikan keausan pemasangan jauh lebih mudah untuk ditinjau bila mencakup data pemasangan aktual. Mengirim:
Untuk silinder pin-to-pin, dimensi pin-pusat yang tertutup dan diperpanjang sangatlah penting. Penggantian yang sesuai dengan sambungan hidrolik namun mengubah geometri pemasangan dapat menimbulkan gangguan baru atau masalah penyelarasan.
Sebelum mengembalikan mesin ke pengoperasian normal:
1. Pastikan bahwa pin dan bushing adalah bagian yang ditentukan untuk pemasangan.
2. Pastikan pin telah terpasang dengan benar dan terpasang dengan benar.
3. Periksa apakah silinder berputar tanpa mengikat kedua ujungnya.
4. Pastikan bahwa batang dan bagian mesin tetap sejajar melalui langkah yang diizinkan.
5. Periksa rute selang dan jarak bebas port selama pergerakan.
6. Operasikan mesin pada risiko rendah dan kecepatan rendah sesuai prosedur peralatan.
7. Hentikan jika silinder terikat, braket bergeser, pin berjalan atau batang bersentuhan dengan bagian di dekatnya.
8. Catat pengukuran akhir dan perbaikan suku cadang untuk pemeliharaan di masa mendatang.
Panduan keselamatan Parker juga menekankan bahwa penyelarasan yang tidak tepat dapat mengakibatkan keausan kelenjar batang dan lubang silinder yang berlebihan. Inilah sebabnya mengapa pemeriksaan pemasangan harus diselesaikan setelah perbaikan, tidak hanya sebelum suku cadang lama dilepas.
Inspeksi pemasangan yang terkontrol dapat membantu mencegah beberapa kegagalan berulang yang mahal:
Tujuannya bukan untuk mengganti setiap komponen yang aus secara otomatis. Hal ini untuk mengidentifikasi jalur beban sebenarnya dan memulihkan geometri pemasangan yang dirancang untuk diikuti oleh silinder.
HCIC dapat meninjau persyaratan penggantian dan silinder hidrolik khusus dari data pemasangan sebenarnya: dimensi pemasangan, susunan pin, langkah, informasi lubang dan batang, konfigurasi port, aplikasi, dan gambar yang tersedia. Untuk titik pemasangan yang aus, sertakan foto dan pengukuran braket sisi mesin sehingga tinjauan penawaran mencakup pemasangan serta sambungan hidraulik.
Silinder hidrolikkeausan pin pemasangan dan bushing merupakan masalah pemasangan mekanis yang dapat menjadi masalah keandalan hidraulik. Periksa pin, bushing, mata silinder, clevis, perangkat keras penahan, dan busur kerja penuh secara bersamaan. Catat pengukuran sebelum memesan suku cadang, dan jangan gunakan silinder baru untuk mengganti struktur mesin yang rusak atau tidak sejajar.
Jika Anda memerlukan pengganti OEM atau silinder hidraulik pin-ke-pin khusus, kirimkan HCIC dimensi silinder lama, jarak pusat pin tertutup dan diperpanjang, pengukuran pin dan clevis, informasi port, foto, dan detail aplikasi. Paket data yang lengkap memberi tim teknik dasar yang lebih baik untuk mengonfirmasi pemasangan sebelum produksi.
