Deskripsi Produk

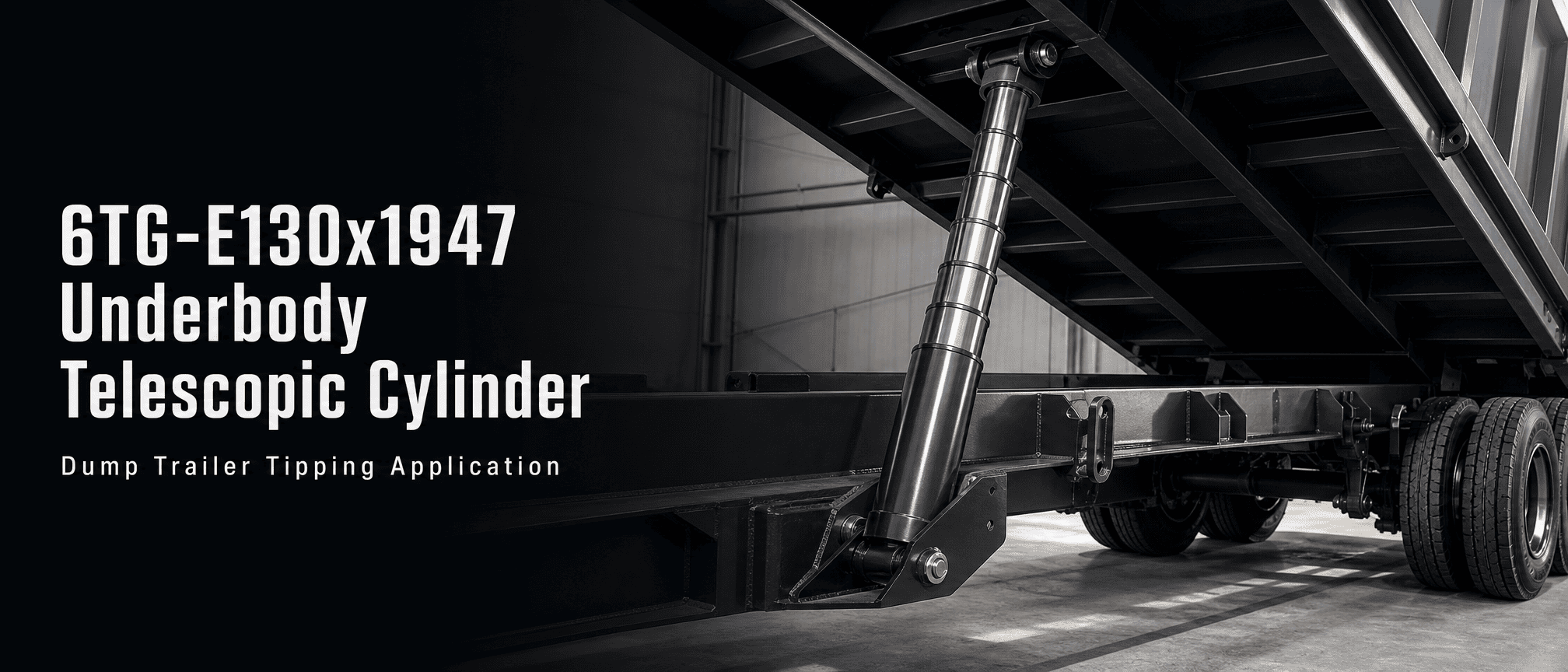

6TG-E130x1947 adalah silinder hidrolik teleskopik bagian bawah bodi mobil enam tahap untuk trailer pembuangan. Ia memiliki langkah 1.947 mm, volume kerja terdaftar 14 L, tekanan kerja maksimum 180 bar dan kisaran kapasitas jungkir 11-18 ton. Dimensi katalognya meliputi A 543 mm, B 216 mm, C 327 mm, D 132 mm dan E 92 mm, dengan berat tercatat 53 kg.

Silinder ini termasuk dalam rangkaian bagian bawah bodi mobil HCIC untuk peralatan pembuangan tugas ringan, termasuk aplikasi pembuangan samping dan trailer pembuangan tiga arah. Pemasangan akhir tetap harus diperiksa terhadap rangka trailer, geometri engsel, jalur beban, sirkuit oli, dan ruang pemasangan yang tersedia.

telescopic hydraulic cylinders

I. Apa yang Dirancang untuk Dilakukan oleh 6TG-E130x1947

Silinder teleskopik bagian bawah bodi mobil menggunakan beberapa tahap bersarang untuk menciptakan langkah kerja yang panjang sekaligus menjaga paket yang ditarik lebih pendek dari satu silinder panjang. Tata letak tersebut berguna jika silinder harus pas di bawah bak pembuangan dan masih memberikan pergerakan yang cukup untuk terjungkal.

Silinder hidrolik teleskopik bagian bawah bodi mobil 6TG-E130x1947 menggunakan enam tahap. Saat oli hidrolik memasuki silinder, tahapannya diperpanjang secara berurutan untuk menghasilkan gerakan pengangkatan. Selama pencabutan, tahapan kembali ke rakitan yang disarangkan. Urutan aktual dan perilaku beban bergantung pada desain silinder, pasokan oli, geometri pemasangan, dan struktur trailer.

Ini bukan pengganti universal yang hanya didasarkan pada panjang pukulan. Dimensi pemasangan tertutup, susunan pin atau mata, sudut kemiringan, berat badan dan titik pemasangan sasis harus diperiksa sebelum penggantian.

II. Spesifikasi Katalog untuk 6TG-E130x1947

telescopic hydraulic cylinders

Barang	Spesifikasi katalog
Model	6TG‑E130x1947
Jenis produk	Silinder hidrolik teleskopik bagian bawah bodi mobil
Jumlah tahapan	6
Stroke	1.947 mm
Gambar ekstensi yang terdaftar	53
Volume kerja	14 liter
Massa	53kg
Tekanan kerja maksimum	180 batang
Kisaran kapasitas tip	11‑18 ton
Dimensi A	543mm
Dimensi B	216mm
Dimensi C	327mm
Dimensi D	132mm
Dimensi E	92mm

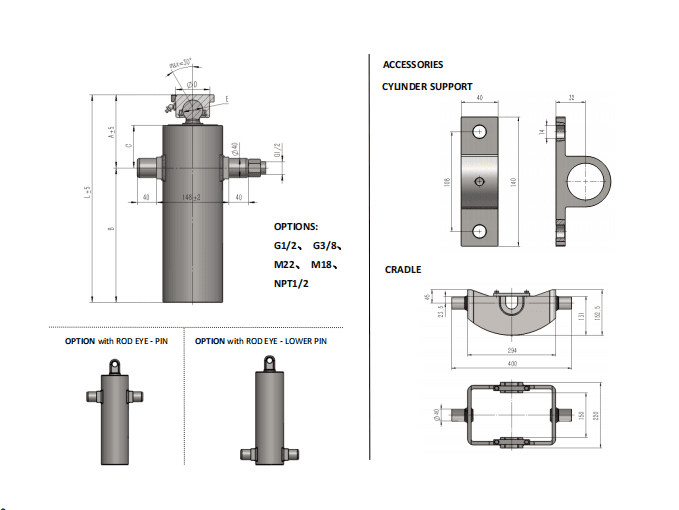

Katalog juga mencantumkan rentang bagian bawah bodi mobil dengan versi bola dan mata, braket dan penyangga pemasangan, dan beberapa opsi port. Sambungan yang tepat dan konfigurasi pemasangan untuk kutipan harus dikonfirmasikan berdasarkan gambar dan tata letak trailer yang diperlukan.

AKU AKU AKU. Memahami Dimensi Utama

Katalog mengidentifikasi dimensi A hingga E pada data produk. Dimensi ini adalah referensi pemasangan, bukan nilai yang dapat dipertukarkan. Silinder pengganti harus sesuai dengan pin-tengah, braket, jarak bebas, dan geometri bodi trailer yang sebenarnya.

Tinjauan praktis harus membandingkan:

- Ruang yang tersedia di bawah badan pembuangan saat ditarik kembali

- Posisi kerja silinder dan jalur ekstensi

- Sematkan atau pelurus mata pada kedua ujungnya

- Jarak bebas dari sasis, bodi, gandar, selang dan komponen lainnya

- Sudut kemiringan yang diperlukan dan titik di mana silinder mencapai ekstensi penuh

- Posisi engsel bodi dan arah perpindahan beban

Stroke 1.947 mm hanyalah satu bagian dari kecocokan. Silinder dengan langkah yang sama masih tidak cocok jika panjang tertutup, tinggi pemasangan, atau geometri sambungannya berbeda.

IV. Konstruksi Teleskopik Enam Tahap

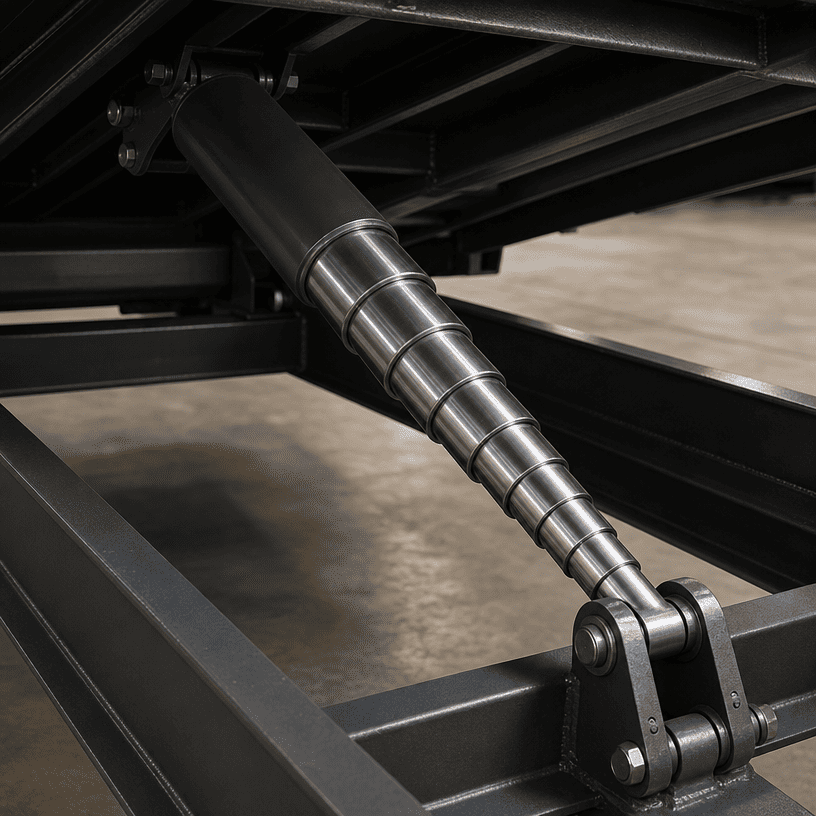

Konstruksi enam tahap memungkinkan 6TG-E130x1947 memberikan pukulan panjang dari susunan bagian bawah bodi mobil yang kompak. Bagian barel yang disarangkan berbagi tugas ekstensi, sehingga setiap tahap dan antarmuka penyegelannya harus bekerja dalam urutan yang benar.

telescopic hydraulic cylinder

Silinder teleskopik juga memerlukan perhatian yang cermat terhadap penyelarasannya. Braket pemasangan harus memandu silinder melalui jalur yang dimaksudkan tanpa memaksa tahapan untuk membawa beban samping yang disebabkan oleh rangka yang terdistorsi. Silinder adalah komponen penghasil gaya; ini tidak boleh digunakan untuk memperbaiki masalah penyelarasan engsel atau sasis.

Katalog menjelaskan kisaran bagian bawah bodi mobil yang tersedia dengan braket dan penyangga. Untuk pemasangan OEM, desain braket, penyelarasan pin, dan susunan dudukan harus ditinjau bersama dengan silinder, bukan diperlakukan sebagai hal yang terpisah.

V. Tekanan, Kapasitas dan Batas Aplikasi

Katalog mencantumkan tekanan kerja maksimum 180 bar dan kisaran kapasitas jungkir 11-18 ton untuk 6TG-E130x1947. Angka-angka ini harus dibaca dalam konfigurasi peralatan yang dimaksudkan. Mereka tidak menetapkan peringkat muatan keseluruhan trailer.

Kinerja tipping yang sebenarnya bergantung pada berat badan, distribusi muatan, gesekan engsel, sudut silinder, posisi pemasangan, aliran hidrolik, kehilangan tekanan dan kekuatan struktural. Pabrikan trailer tetap bertanggung jawab untuk memeriksa jalur muatan lengkap dan kondisi pengoperasian yang aman.

Angka 180 bar juga harus disesuaikan dengan pompa, katup, selang, alat kelengkapan, dan perangkat keras pemasangan. Suatu sistem tidak boleh dioperasikan di atas rating yang diizinkan dari komponen dengan rating terendah.

VI. Informasi Penyegelan dan Permukaan dari Katalog

Deskripsi silinder bagian bawah bodi mobil HCIC menyatakan bahwa segel yang digunakan dalam kisaran ini dimaksudkan untuk menahan deformasi dan keausan permanen dan untuk beroperasi dalam kisaran suhu -40°C hingga +100°C. Katalog juga menyatakan bahwa tahapannya menggunakan hard chroming dan rentang tersebut dirancang untuk tekanan kerja maksimum 200 bar dalam deskripsi fitur bagian bawah bodi mobil secara umum.

Untuk baris tabel spesifik 6TG-E130x1947, tekanan kerja maksimum yang tercantum adalah 180 bar. Nilai tabel khusus model harus digunakan untuk artikel dan kutipan produk ini. Pernyataan rentang yang lebih luas tidak boleh digunakan untuk menggantikan nilai model yang tercantum.

Katalog menyajikan 6TG-E130x1947 sebagai produk bagian bawah bodi mobil untuk peralatan pembuangan. Ini tidak memberikan kompon segel lengkap, ketebalan permukaan, masa pakai siklus, atau interval perawatan terperinci untuk model khusus ini. Rincian tersebut harus dikonfirmasi ketika media pengoperasian, iklim, dan siklus kerja diketahui.

VII. Pengecekan Pemasangan Sebelum Memesan

Pembeli yang mengganti atau menentukan 6TG-E130x1947 harus menyiapkan informasi berikut:

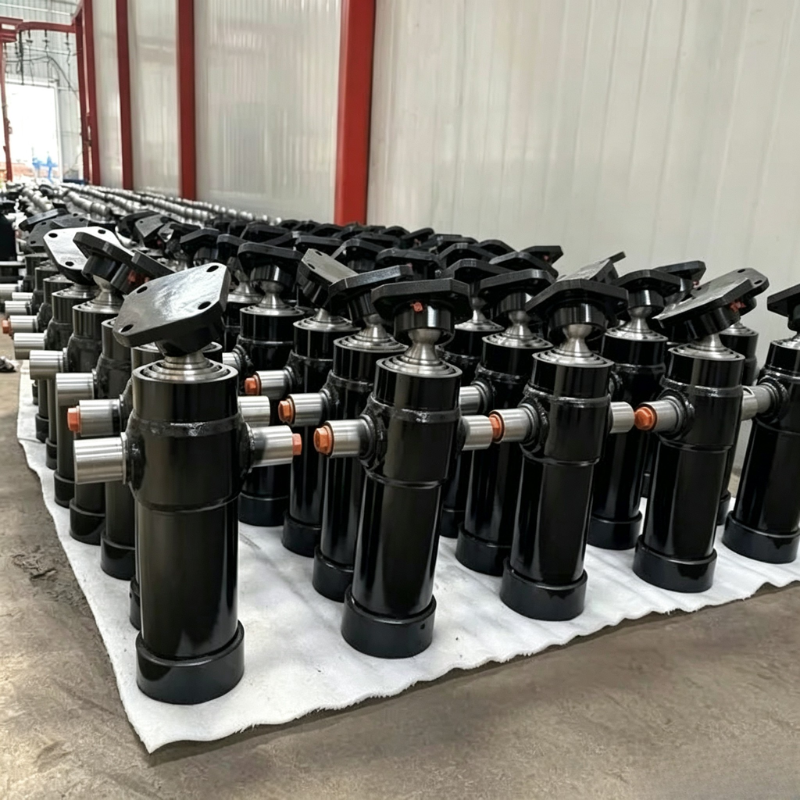

small trailer hydraulic cylinders

1. Model silinder dan pelat identifikasi terkini, jika tersedia

2. Dimensi pin-center atau eye-center pada posisi ditarik dan diperpanjang

3. Sudut guratan dan kemiringan yang diperlukan

4. Panjang badan pembuangan, berat kosong, dan jangkauan muatan yang diinginkan

5. Lokasi engsel dan gambar braket pemasangan

6. Aliran pompa, tekanan sistem dan jenis katup

7. Sambungan selang dan persyaratan port

8. Tersedia ruang di bawah bodi dan di sekitar sasis

9. Suhu pengoperasian dan kemungkinan paparan terhadap air, debu, atau kontaminasi jalan

10. Apakah diperlukan braket, penyangga, dudukan, atau kit pemasangan lengkap

Informasi pemasangan yang jelas mengurangi risiko menerima silinder yang memiliki langkah yang benar tetapi tidak dapat dipasang dengan aman ke trailer.

VIII. Aplikasi

Katalog tersebut mengaitkan jajaran teleskopik bagian bawah bodi mobil dengan peralatan pembuangan tugas ringan, aplikasi pembuangan samping, dan trailer pembuangan tiga arah. 6TG-E130x1947 dapat dipertimbangkan jika peralatan memerlukan langkah yang panjang dan desain enam tahap sesuai dengan ruang bagian bawah bodi mobil yang tersedia.

Persetujuan aplikasi harus didasarkan pada tinjauan mekanis dan hidrolik yang lengkap. Deskripsi produk saja tidak dapat memastikan kesesuaian untuk model trailer, muatan, atau sudut jungkir tertentu.

IX. Pertanyaan Umum

Berapa banyak tahapan yang dimiliki 6TG‑E130x1947?

Katalog HCIC‑2026 mencantumkan 6TG‑E130x1947 sebagai silinder enam tahap.

Apa saja stroke yang tercantum?

Katalog mencantumkan stroke 1.947 mm.

Tekanan apa yang tercantum untuk model ini?

Tabel model mencantumkan tekanan kerja maksimum 180 bar.

Berapa kisaran kapasitas tip yang ditampilkan?

Katalog mencantumkan kisaran kapasitas jungkit 11‑18 ton.

Bisakah itu menggantikan silinder apa pun dengan langkah 1.947 mm?

Dimensi pemasangan, geometri engsel, penyelarasan braket, tekanan, aliran, dan jalur beban lengkap harus diperiksa sebelum penggantian.

Apakah braket dan penyangga tersedia?

Deskripsi umum produk bagian bawah bodi mobil menyatakan bahwa braket dan penyangga tersedia dalam kisaran tersebut. Persyaratan pasti untuk 6TG‑E130x1947 harus dikonfirmasi dalam kutipan.

X. Meminta Tinjauan Perlengkapan 6TG-E130x1947

Silinder hidrolik teleskopik bagian bawah bodi mobil 6TG-E130x1947 menggabungkan konstruksi enam tahap dengan langkah 1.947 mm dan dimensi yang tercantum dalam katalog untuk integrasi trailer. Untuk meminta penawaran harga yang berguna secara teknis, kirimkan HCIC rincian silinder yang ada, gambar pemasangan, sudut kemiringan, data pompa, dan kondisi pengoperasian.

HCIC kemudian dapat memeriksa model tersebut dengan pemasangan bagian bawah bodi mobil yang sebenarnya, alih-alih hanya mengandalkan panjang kayuhan saja.

XI. Tentang HCIC

Jinan Huachen Industrial Co., Ltd. didirikan pada tahun 1998. Katalog HCIC-2026 menggambarkan HCIC sebagai produsen yang berfokus pada silinder hidrolik dan unit daya untuk peralatan transportasi, mesin konstruksi, dan aplikasi industri lainnya.
