Kerekan gunting HCIC-630 untuk trailer pembuangan: jarak pemasangan 37,50 inci, langkah silinder 25 inci, ekstensi maksimal 65,75 inci. Rangka penguat yang dilas dengan robot untuk trailer pembuangan berat, badan butiran, dan pembuangan limbah.
Kerekan gunting untuk trailer pembuangan adalah unit terbesar di lini kerekan listrik Amerika kami. Kelas industri. Dibangun untuk menahan beban yang tidak dapat diterima oleh kerekan yang lebih kecil.

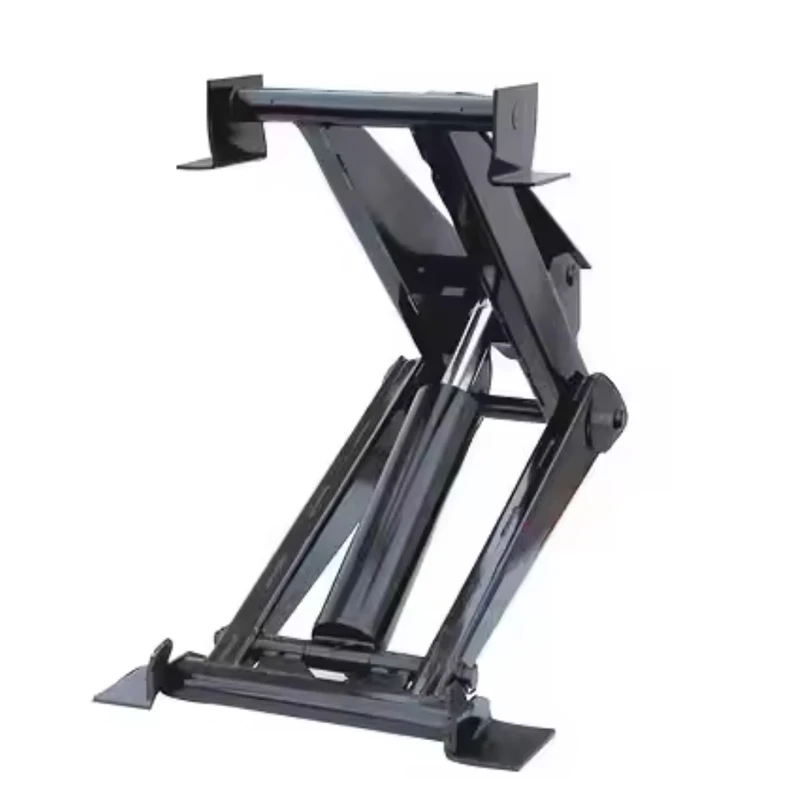

Ini adalah rangka penguat tipe gunting: lengan baja bersilang, silinder hidrolik di tengah, balok silang 24 inci di atas. Silinder merentangkan lengan; lengan melipatgandakan pukulan menjadi gaya angkat. Dengan ekstensi maksimum 65,75 inci, bak pembuangan gandar tandem penuh dinaikkan cukup tinggi untuk membersihkan tanah liat basah dan agregat berat hingga bersih.
Ini bukan aksesori truk. Ini adalah bagian dari infrastruktur penanganan material yang terpasang di bawah badan komersial dan berfungsi selama bertahun-tahun.
Dari gambar HCIC, diukur pada satuan:
| Dimensi | Nilai | Apa Itu |
|---|---|---|
| A | 24.00" | Panjang balok melintang atas |
| B | 37,50" | Jarak pemasangan (poros depan ke belakang) |
| C | 25.00" | Langkah silinder |
| D | 9,75" | Kedalaman bingkai saat dipasang |
| E | 65,75" | Ekstensi maksimal (ketinggian dinaikkan) |
| F | 22.50" | Lebar depan |
| G | 14.50" | Lebar belakang |
Balok silang 24 inci membawa bak pembuangan melintasi lebar penuh dan kemiringan penuh. Jarak pemasangan 37,50 inci menyebarkan beban pivot ke bagian sasis yang lebih panjang — itulah yang membuat rangka tandem panjang tidak melentur saat beban terlepas. Langkah silinder 25 inci, diperkuat melalui lengan gunting, menghasilkan kenaikan 65,75 inci.

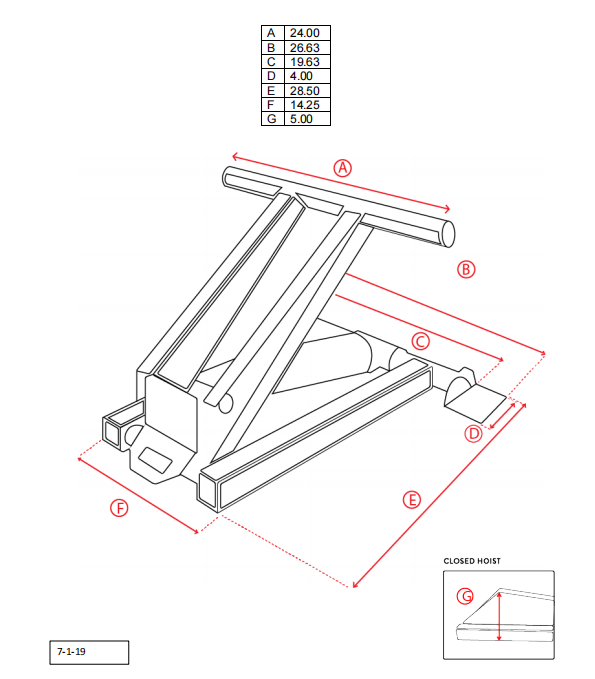

Bandingkan tapaknya dengan 310: jarak pemasangan 37,50" vs 28,50", lebar depan 22,50" vs 14,25". 630 adalah binatang yang berbeda. Jika sasis Anda dibuat untuk kerekan yang lebih kecil, sasis ini tidak akan cocok tanpa kerangka kerja. Itu memang disengaja.
Ada dua gaya yang penting dalam dump hoist: gaya dobrak dan geometri penahan.
Breakout** adalah dorongan awal yang melepaskan beban — momen ketika agregat basah memutuskan apakah akan meluncur atau tetap terjebak. Lengan gunting 630 yang pendek dan tebal pada sudut rendah menghasilkan keuntungan mekanis maksimal pada saat itu juga. Di sinilah sebagian besar hoist mati: rangka yang tertekuk saat breakout membuat badan hoist terpelintir ke samping.
Memegang geometri** adalah apa yang terjadi setelah beban mulai bergerak. Lengan yang disilangkan menjaga bodi tetap berada di tengah sasis melalui keseluruhan busur. Di tanah lunak atau jalan bermahkota, badan tetap berbentuk persegi. Seekor domba jantan teleskopik tidak dapat melakukan hal ini — ia mendorong dalam satu garis dan membiarkan tubuh mencari keseimbangan.
630 dirancang untuk suhu 10 derajat di mana segala sesuatunya tidak beres, dan ia melakukannya dengan baja, bukan elektronik.
Frame menerima beban terburuknya saat breakout, setiap siklus. Pengelasan manual dengan putaran dingin gagal pada musim dingin di bawah nol derajat pertama. Robot meletakkan manik penetrasi penuh yang sama pada unit 1 dan unit 500.
Pengerasan induksi membuat permukaan pin menjadi sangat keras sementara intinya tetap kuat. Pin lunak tergeser karena beban lateral; pin yang sepenuhnya keras retak. Casing yang diperkeras tahan aus, inti kuat tahan geser, bushing berukuran besar menyebarkan tekanan kontak.
Kerekan dioptimalkan sebagai sistem dengan unit daya kami. Ketika unit daya dan alat pengangkat berukuran bersamaan, gaya angkatnya linier — kecepatan tetap dari inci pertama hingga inci terakhir, tanpa lonjakan, tanpa bantingan. Pada truk roll-off siklus tinggi, linearitas itulah yang menjaga rangka agar tidak terpukul hingga mati.

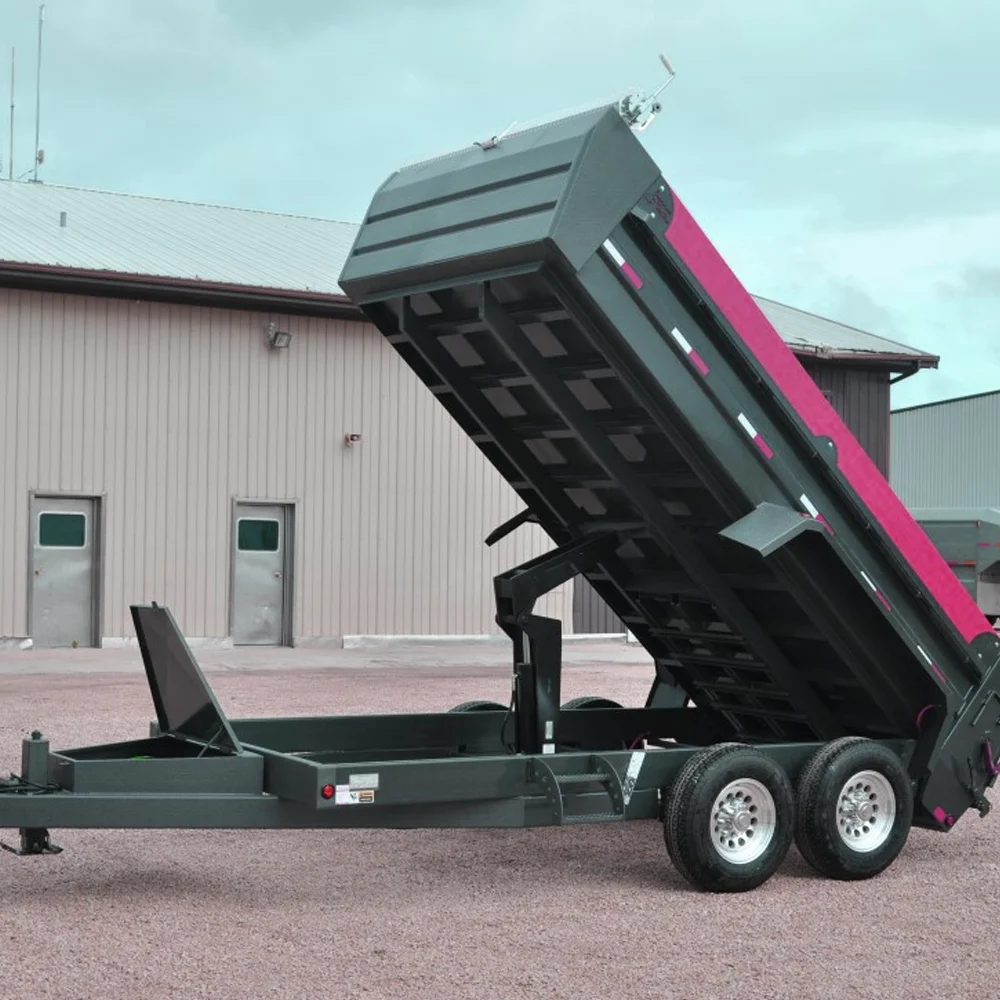

Trailer pembuangan konstruksi.Tanah liat basah, agregat berat, beban lengket yang menggeser berat di tengah pembuangan. Jalur beban terpusat 630 menangani perpindahan gigi tanpa memutar bodi.
Badan biji-bijian pertanian.Tipping yang cepat dan stabil di ladang berlumpur. Biji-bijian bergerak cepat ketika dilepaskan — tubuhnya harus tetap berbentuk persegi saat 20 ton meluncur keluar.
Pembuangan limbah industri.Peralatan siklus tinggi yang beroperasi sepanjang hari. Tidak ada toleransi terhadap waktu henti, sehingga sambungan dibuat untuk dilumasi, bukan diganti.
Penambangan dan konstruksi berat.Dengan baja paduan yang ditingkatkan, 630 dapat mengatasi penyalahgunaan tugas tambang.
Sasis 630 cocok dibuat untuk jarak pemasangan 37,50 inci dan bodi yang memerlukan kenaikan 65,75 inci. Sebelum Anda memesan:
1. Ukur jarak pemasangan pada rel rangka Anda (B = 37,50")
2. Periksa kedalaman yang tersedia pada dudukan (D = 9,75")
3. Pastikan ketinggian yang ditinggikan membersihkan konfigurasi tubuh Anda (E = 65,75")
4. Pastikan sistem hidrolik Anda memberikan aliran yang dibutuhkan langkah 25 inci untuk berputar dengan cepat
Jika nomor Anda tidak cocok, kami akan memberi tahu Anda. 520 atau 620 mungkin lebih cocok, atau kami membuat varian khusus. Hoist yang tidak pas adalah besi bekas yang bergaransi.
Setiap pesanan khusus mendapat pemeriksaan kecocokan CAD sebelum baja dipotong. Kami tidak mengirimkan suku cadang yang melawan sasis Anda.
ISO 9001:2015
sertifikasi CE
Produksi internal: pengelasan, perlakuan panas, permesinan, perakitan, uji tekanan
Rekor layanan jangka panjang dalam proyek kendaraan komersial Amerika Utara
630 dibuat di pabrik Jinan yang sama dengan silinder teleskopik kami untuk truk sampah dan unit daya DC kami. Sistem kualitas yang sama, bangku tes yang sama.
T: Berapa kapasitas berat 630?
A: Kapasitas tergantung pada sasis, panjang bodi, dan aliran hidrolik. 630 memiliki peringkat Kelas Industri di lini produk kami — rangka terbesar yang kami buat. Untuk jawaban tonase tertentu, kirimkan ukuran bodi dan spesifikasi sasis. Kami mengutip dengan angka, bukan kata sifat.
T: Apakah 630 cocok untuk truk yang sekarang memiliki hoist 416?**
A: Secara dimensi tidak. 630 membutuhkan jarak pemasangan 37,50 inci; 416 berjalan 29,00 inci. Retrofit berarti modifikasi rangka. Teknisi kami dapat menjalankan audit pemasangan pada sasis Anda sebelum Anda berkomitmen.
T: Unit daya apa yang dibutuhkan 630?

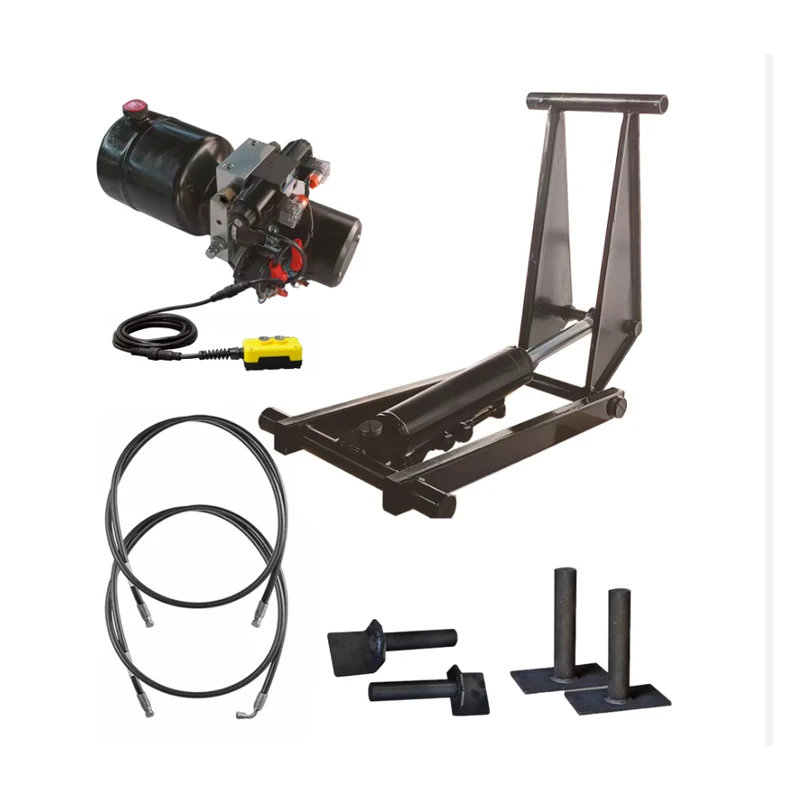

J: Unit 24V DC, kelas PU-4500, dengan aliran yang disesuaikan dengan langkah 25 inci. Kami mengemas kerekan + unit daya + selang sebagai satu pesanan sehingga ukuran sistem tepat.
T: Berapa lama kerekan 630 bertahan?
J: Dengan pelumasan mingguan dan unit daya yang sesuai, rangka ini dapat digunakan selama bertahun-tahun dalam layanan komersial harian. Kami memiliki kerekan kelas 630 yang terus digunakan di Amerika Utara sejak jalur ini diluncurkan.
T: Apakah Anda mengirimkan 630 ke AS dan Kanada?
J: Ya. Angkutan laut ke Amerika Utara berjalan 16-22 hari dari Qingdao. Dokumentasi — daftar pengepakan, faktur, sertifikat — ditangani sendiri.
T: Bisakah Anda membuat versi khusus?
J: Ya. Peningkatan material, perubahan guratan, modifikasi pemasangan. Pesanan khusus mencakup pemeriksaan perlengkapan CAD dan tanggal pengiriman tetap.
Jinan Huachen Industrial Co, Ltd Didirikan tahun 1998. Jinan, Shandong, Cina. Tiga pabrik. 300+ karyawan. 25+ insinyur. Ekspor ke 50+ negara.
Kami membuat silinder hidrolik, unit daya, dan sistem pengangkat — mulai dari light hoist HCIC-310 hingga rangka industri 630. Semua diproduksi di pabrik kami sendiri, semuanya diuji sebelum pengiriman.
