Tinjau dimensi silinder hidraulik 53-4592-72 pin-to-pin, langkah 71,94 inci, port NPTF 3/4 inci, dan bobot katalog 155 pon untuk perencanaan penggantian OEM.
Stroke:
1.827mmClosed length:
930mmExtended length:
2757mmPort:

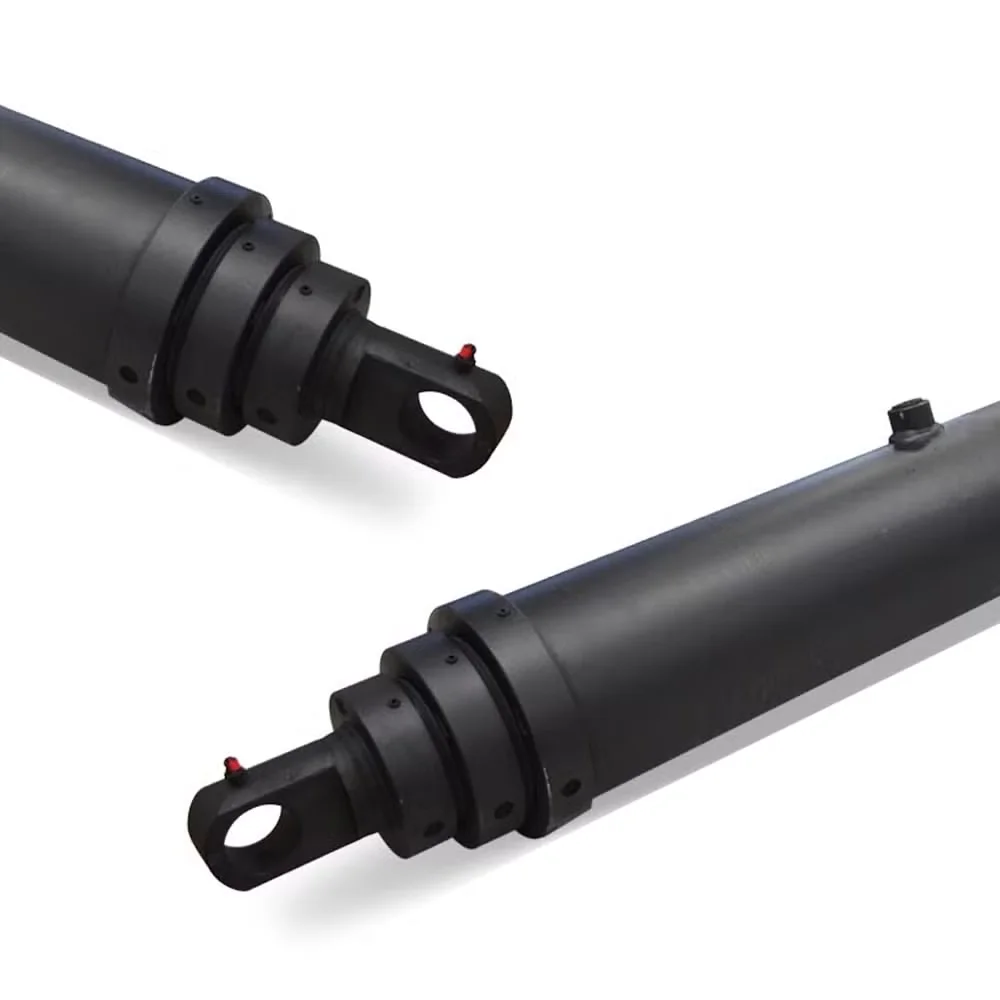

3/4 di NPTFSilinder hidrolik pin-to-pin 53-4592-72 adalah model Seri 4000 yang tercantum dalam katalog HCIC-2026. Nilai utamanya untuk proyek pengganti atau OEM adalah dimensi: katalog mengidentifikasi langkah, panjang tertutup dan diperpanjang, geometri pemasangan, port, volume oli, dan berat dalam satu baris produk.
Jenis silinder ini tidak dipilih berdasarkan langkahnya saja. Pusat pin, telinga pemasangan, jarak bebas di sekitarnya, sambungan hidraulik, dan ruang servis yang tersedia semuanya harus sesuai dengan alat berat. Untuk pembeli yang mengganti unit yang sudah ada, titik awal teraman adalah gambar silinder saat ini atau serangkaian pengukuran lapangan yang lengkap.
| Barang | Nilai inci | Nilai metrik |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| Seri | Seri 4000 | Seri 4000 |
| Pukulan, A | 71,94 inci | 1.827mm |
| Panjang tertutup, B | 36,62 inci | 930mm |
| Panjang memanjang, C | 108,56 inci | 2.757mm |
| Dimensi D | 1,50 inci | 38mm |
| Dimensi E | 2,06 inci | 52mm |
| Dimensi F | 2.00 masuk | 51mm |
| Dimensi G | 07.00 masuk | 178mm |
| Dimensi J | 2,06 inci | 52mm |
| Dimensi K | 19.50 masuk | 495mm |
| Pelabuhan | 3/4 di NPTF | 3/4 di NPTF |
Halaman katalog tidak memberikan peringkat tekanan universal, peringkat beban, atau jaminan kinerja spesifik mesin untuk model ini. Persyaratan tersebut harus dikonfirmasi untuk peralatan sebenarnya.

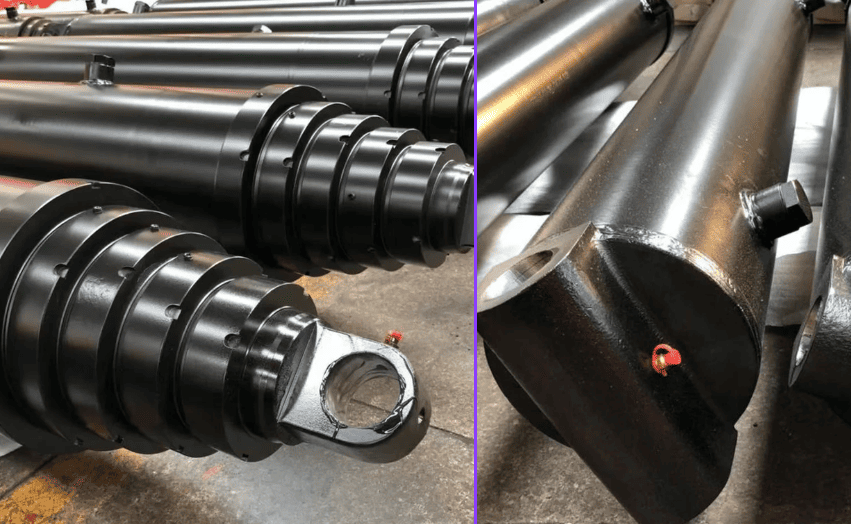

Silinder pin-ke-pin mentransfer gerakan melalui dua titik pemasangan. Salah satu ujungnya terhubung ke braket tetap dan ujung lainnya terhubung ke struktur bergerak. Saat oli mengubah panjang silinder, jarak antara kedua pin berubah dan mesin bergerak melalui busur yang dirancang.
Itu membuat jarak yang diperpanjang dan tertutup menjadi penting. Baris 53-4592-72 mencantumkan 36,62 inci tertutup dan 108,56 inci diperpanjang. Perbedaannya adalah acuan langkah katalog, namun mesin tetap memerlukan ruang fisik yang cukup untuk silinder, pin, braket, selang, dan jalur gerak lengkap struktur.
Dimensi D, E, F, G, J dan K juga penting selama penggantian. Mereka dapat mengontrol hubungan antara badan silinder, perangkat keras pemasangan, lokasi pin, dan selubung sambungan. Silinder yang memiliki langkah yang benar tetapi geometri pemasangannya salah dapat menimbulkan masalah pemasangan yang mahal.
Ukur pusat pin yang terpasang pada posisi mesin tertutup dan memanjang. Periksa diameter pin, lebar braket, jarak telinga, kondisi bushing dan arah masuknya beban ke dalam sambungan. Jangan memaksakan penggantian ke dalam braket yang dirancang untuk selubung pemasangan yang berbeda.
Gerakkan alat berat melalui jangkauan mekanis lengkapnya dengan sirkuit hidraulik diisolasi secara aman sesuai prosedur di lokasi. Carilah gangguan antara badan silinder, batang, braket, pelindung, selang, dan struktur di sekitarnya. Panjang yang diperpanjang hanyalah salah satu bagian dari pemeriksaan ini.
Katalog mencantumkan 3/4 di port NPTF. Cocokkan standar pemasangan dan metode penyegelan yang digunakan mesin. Sisakan panjang selang yang cukup untuk pergerakan pin-to-pin secara penuh, sekaligus mencegah gesekan, tikungan tajam, dan kontak dengan baja yang bergerak.
Katalog mencantumkan volume pengisian oli 1,3 galon dan volume oli tambahan 4,0 galon. Nilai-nilai ini berguna untuk perencanaan, namun sistem yang lengkap juga mencakup volume selang, volume katup, ketinggian reservoir, dan posisi pengoperasian alat berat. Konfirmasikan level oli kerja sebelum commissioning.
53-4592-72 dapat ditinjau untuk peralatan OEM atau proyek penggantian yang memerlukan silinder hidraulik pin-to-pin tertentu dengan langkah katalog 71,94 inci. Hal ini sangat relevan ketika pembeli memiliki gambar atau silinder yang sudah ada untuk diukur dan membutuhkan kecocokan dimensi daripada rekomendasi silinder umum.
HCIC harus menerima beban aplikasi, tekanan pengoperasian, sudut gerak, frekuensi siklus, dan foto pemasangan sebelum mengambil keputusan teknis akhir. Detail tersebut tidak digantikan oleh baris katalog.
Silinder hidraulik pin-ke-pin 53-4592-72 adalah produk yang sesuai dimensi untuk proyek di mana silinder harus menghubungkan dua titik alat berat melalui langkah 71,94 inci yang ditentukan. Panjang tertutup 36,62 inci, panjang diperpanjang 108,56 inci, port NPTF 3/4 inci, nilai pengisian 1,3 galon, nilai tambahan 4,0 galon, dan berat katalog 155 pon memberikan titik awal yang jelas untuk tinjauan OEM atau penggantian.
Kirim pengukuran pusat pin, detail braket, data hidraulik, dan gambar mesin ke HCIC sebelum memesan. Ini adalah cara praktis untuk memastikan apakah model tersebut sesuai dengan mekanisme keseluruhan.
HCIC, juga dikenal sebagai Jinan Huachen Industrial Co., Ltd., memasok silinder hidrolik, unit tenaga hidrolik, dan komponen terkait untuk kendaraan, penanganan limbah, konstruksi, dan peralatan industri. Kesesuaian produk harus dikonfirmasikan terhadap desain mesin secara keseluruhan dan persyaratan keselamatan yang berlaku.
