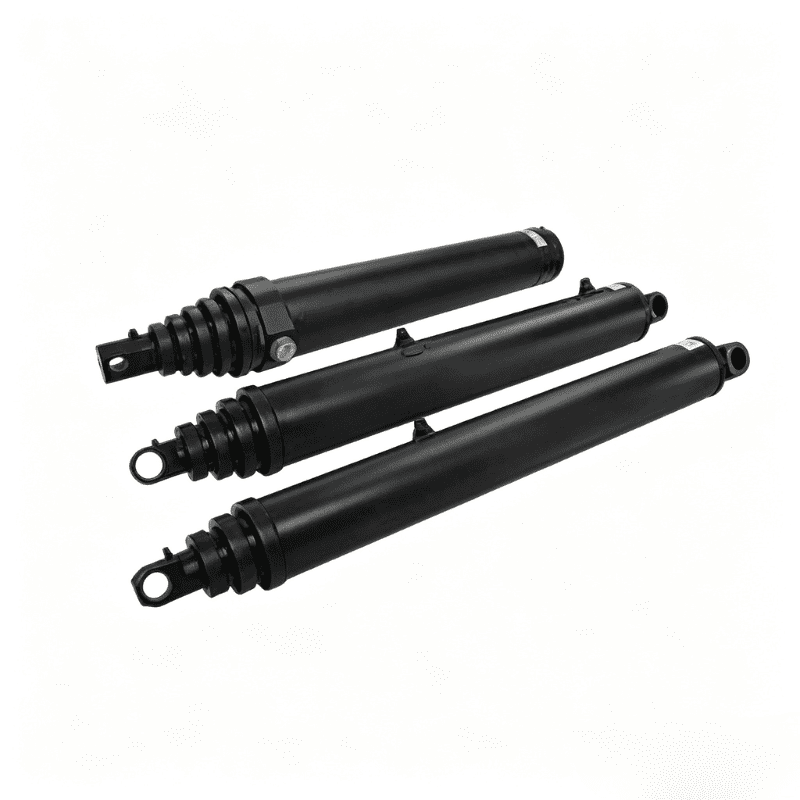

Deskripsi Produk

63-4402-104 adalah silinder jungkit pemasangan pin‑pin Seri 4000 untuk trailer. Format pemasangan pin-to-pin memungkinkan silinder untuk menghubungkan antara dua titik pemasangan mesin tanpa memerlukan pengaturan pemasangan flensa atau kaki terpisah.

Katalog mencantumkan dimensi diperpanjang 108,56 inci (2757 mm), dimensi tertutup 71,94 inci (1827 mm), dan port 3/4 NPTF. Silinder juga menggunakan desain self-bleeding, kemasan V yang dimuat sebelumnya, dan panjang bantalan yang lebih panjang yang dimaksudkan untuk mendukung pengoperasian yang stabil dalam pengaturan pemasangan yang ditunjukkan dalam katalog.

Artikel ini hanya mencakup model 63-4402-104.

I. Spesifikasi Teknis

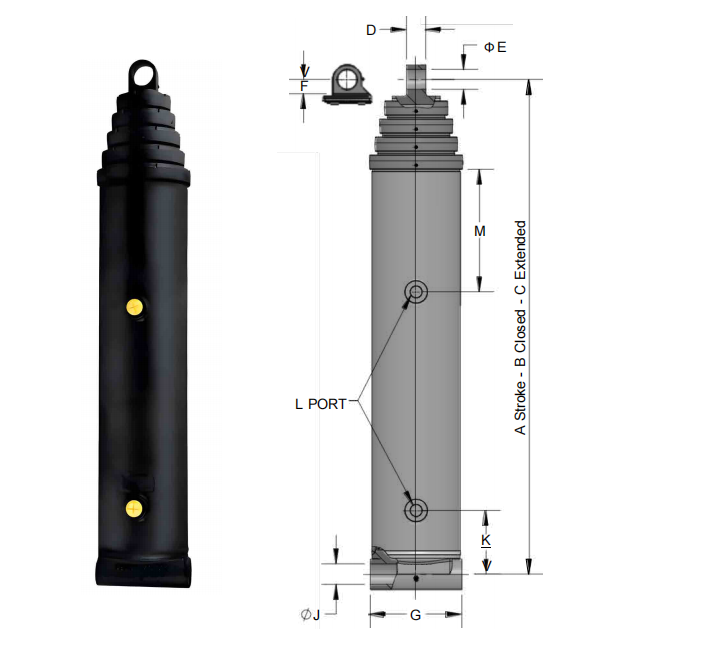

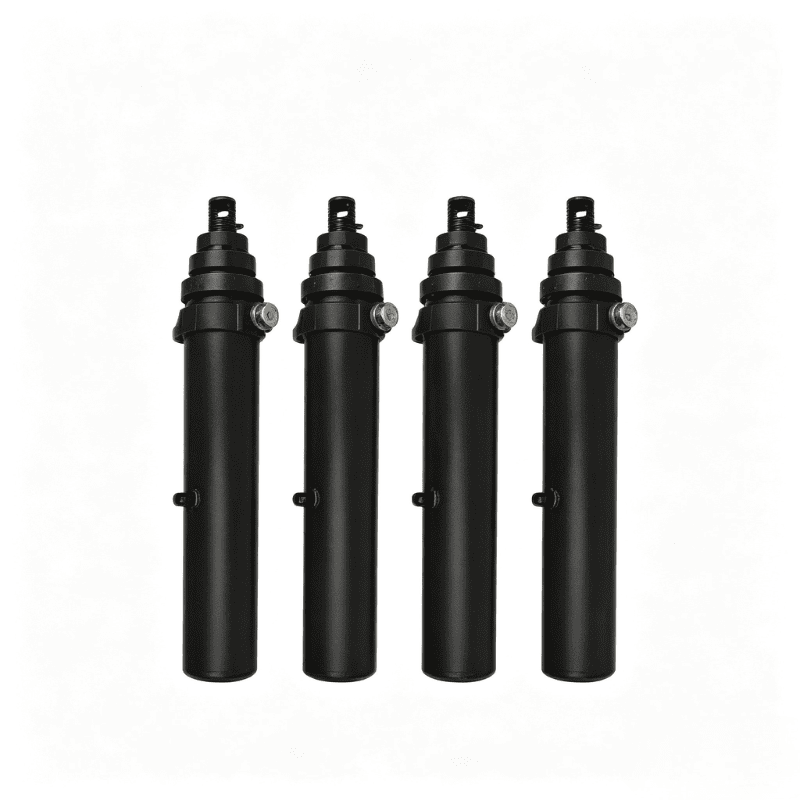

pin-pin mounting hydraulic cylinder

Parameter	Spesifikasi 63-4402-104
Seri produk	Seri 4000
Gaya pemasangan	Pemasangan pin-pin
Dimensi A	71,94 inci / 1827 mm
Dimensi B	36,62 inci / 930mm
Dimensi C	108,56 inci / 2757mm
Dimensi D	1,50 inci / 38 mm
Dimensi E	2,06 inci / 52mm
Dimensi F	2,00 inci / 51mm
Dimensi G	7,00 inci / 178 mm
Dimensi J	2,06 inci / 52mm
Dimensi K	19,50 inci / 495 mm
Dimensi M	N/A di tabel katalog
Pelabuhan hidrolik	3/4 NPTF
Volume minyak terdaftar	Isi 1,8 gal / perpanjangan 7,3 gal
Berat yang tercantum	208 pon

Huruf A sampai M mengacu pada gambar dimensi di katalog HCIC. Konfirmasikan gambar pemasangan lengkap, dimensi pin, tekanan kerja, dan persyaratan sirkuit hidrolik sebelum memesan.

II. Desain Pemasangan Pin-Pin

Silinder hidrolik pin-pin dipasang di antara dua titik clevis atau lug. Badan silinder dan sambungan ujung batang memindahkan beban alat berat melalui pin. Tata letak ini umum terjadi ketika aktuator harus mengikuti pergerakan badan jungkit, linkage, atau struktur artikulasi lainnya.

Kesesuaiannya lebih ditentukan oleh dimensi tertutup dan diperpanjang. Pembeli harus memeriksa:

- Jarak pin-pusat di kedua ujungnya

- Diameter pin dan lebar bantalan yang tersedia

- Jarak bebas dan penyelarasan Clevis

- Arah port hidrolik

- Pergerakan selang melalui langkah penuh

- Jarak bebas mekanis di sekitar kepala dan ujung batang

63-4402-104 harus dipilih dari gambar dimensi yang disetujui, bukan dari panjang keseluruhan saja.

AKU AKU AKU. Fitur Konstruksi Tercantum dalam Katalog

3.1 Desain Pendarahan Sendiri

Katalog mengidentifikasi desain self-bleeding. Dalam pekerjaan pemasangan praktis, hal ini dapat membantu mengurangi jumlah udara terperangkap yang tersisa di dalam silinder selama commissioning. Sirkuit mesin masih perlu diisi dan dibersihkan sesuai prosedur pabrikan peralatan.

3.2 V-Packing yang Dimuat Ulang

Pengaturan penyegelan yang tercantum menggunakan kemasan V yang sudah dimuat sebelumnya dengan energizer pegas gelombang yang dapat menyesuaikan sendiri. Katalog juga mengidentifikasi paket segel “Z” berenergi sebagai opsi. Konfigurasi segel akhir harus dikonfirmasi untuk cairan hidrolik, kisaran suhu dan kondisi kerja aplikasi.

3.3 Kacang Kepala Berulir

Mur kepala berulir terdaftar sebagai fitur untuk menambah kekuatan dan penyesuaian segel bidang. Ini juga menyediakan antarmuka layanan praktis ketika pemeriksaan atau penyesuaian segel diperlukan. Penyesuaian lapangan apa pun harus mengikuti prosedur pemeliharaan yang disetujui dan tidak boleh menggantikan isolasi tekanan dan praktik pembongkaran yang aman.

3.4 Panjang Bantalan Lebih Panjang

Katalog mencantumkan panjang bantalan yang lebih panjang untuk stabilitas. Dalam pemasangan pin-pin, panduan penting karena aktuator mengikuti struktur yang bergerak. Penjajaran yang benar dan kondisi pin yang tepat tetap diperlukan; panjang bantalan yang lebih panjang tidak membuat silinder cocok untuk pembebanan samping yang tidak terkendali.

IV. Prinsip Kerja

63-4402-104 mengubah tekanan hidrolik menjadi gerakan linier. Ketika oli memasuki lubang yang sesuai, tekanan bekerja pada area piston dan mendorong batang ke luar atau ke dalam. Pin ujung batang dan ujung tutup mentransfer gerakan tersebut ke mekanisme tip yang terhubung.

Pergerakan yang dapat digunakan ditentukan oleh dimensi tertutup dan diperluas dalam katalog. Katup hidrolik, aliran pompa, perlindungan relief, dan geometri alat berat menentukan kecepatan dan gaya aktual yang tersedia dalam servis.

Silinder tidak boleh diperlakukan sebagai alat pengangkat independen. Pemilihannya harus sesuai dengan sirkuit hidrolik dan struktur mekanis yang disematkan.

V. Manfaat Produk Utama

- Pemasangan pin-pin untuk peralatan hidrolik artikulasi

- Dimensi tambahan yang tercantum dalam katalog 108,56 in / 2757 mm

- 3/4 port hidrolik NPTF

- Desain self-bleeding terdaftar oleh HCIC

- Pengemasan V yang sudah dimuat sebelumnya dengan energizer pegas gelombang yang dapat menyesuaikan sendiri

- Paket segel “Z” berenergi opsional yang tercantum dalam katalog

- Headnut berulir untuk menambah kekuatan dan penyesuaian segel lapangan

- Panjang bantalan lebih panjang untuk stabilitas

- Dimensi tertutup dan diperpanjang tersedia dalam satuan inci dan milimeter

VI. Aplikasi dan Perlengkapan

Katalog menempatkan silinder pin-pin Seri 4000 di bawah solusi tip hidrolik. 63-4402-104 dapat dipertimbangkan untuk peralatan yang silindernya harus dipasang di antara dua pin dan selubung pemasangan yang tersedia sesuai dengan dimensi katalog.

Sebelum mengonfirmasi pemasangan, tinjau pergerakan alat berat secara keseluruhan. Silinder harus memiliki jarak bebas yang cukup pada retraksi dan ekstensi penuh, dan pin harus tetap sejajar saat struktur tip bergerak. Perutean selang juga harus diperiksa agar sambungan 3/4 NPTF tidak terkena puntiran atau tekukan di luar batas pabrikan selang.

VII. Informasi yang Diperlukan untuk Kutipan

Kirimkan informasi berikut dengan pertanyaan Anda:

1. Jenis mesin dan fungsi silinder

2. Dimensi pin-pusat yang ada

3. Diameter pin dan lebar clevis

4. Diperlukan panjang tertutup dan panjang

5. Tekanan kerja dan aliran pompa

6. Cairan hidrolik dan suhu pengoperasian

7. Orientasi port dan perutean selang

8. Opsi segel yang diperlukan

9. Jumlah dan tujuan pengiriman

10. Gambar silinder yang ada atau foto yang jelas

Gambar sangat penting ketika silinder pengganti harus sesuai dengan mekanisme tip yang ada.

VIII. Pertanyaan Umum

Bagaimana gaya pemasangan model 63‑4402‑104?

Ini adalah silinder hidraulik pemasangan pin‑pin dari Seri HCIC 4000.

Apa dimensi tertutup dan diperpanjang?

Katalog mencantumkan dimensi A sebagai 71,94 in (1827 mm) dan dimensi C sebagai 108,56 in (2757 mm). Dimensi B terdaftar sebagai 36,62 inci (930 mm).

Port hidrolik apa yang terdaftar untuk model ini?

Katalog mencantumkan port 3/4 NPTF.

Pengaturan penyegelan manakah yang digunakan?

Katalog mencantumkan kemasan V yang telah dimuat sebelumnya dengan energizer pegas gelombang yang dapat disesuaikan sendiri. Paket segel “Z” berenergi diidentifikasi sebagai opsi. Konfirmasikan konfigurasi akhir sebelum produksi.

Apakah katalog mencantumkan tekanan kerja untuk 63‑4402‑104?

Tabel model yang disediakan tidak menunjukkan nilai tekanan kerja terverifikasi untuk model ini. Tekanan harus dikonfirmasi dari aplikasi dan gambar teknik yang disetujui.

Apa yang harus saya periksa sebelum mengganti silinder yang ada?

Periksa pusat pin, diameter pin, lebar clevis, dimensi tertutup dan memanjang, orientasi port, rute selang, serta tekanan dan aliran kerja mesin.

IX. Tentang HCIC

HCIC memproduksi silinder hidrolik dan unit tenaga hidrolik untuk aplikasi industri. Situs web resmi perusahaan menyajikan solusi hidraulik standar, dibuat khusus, dan dibuat khusus.

Untuk pertanyaan penggantian atau OEM, kirimkan gambar mesin dan dimensi silinder lengkap. HCIC dapat meninjau persyaratan pemasangan sebelum mengonfirmasi spesifikasi akhir.
