Deskripsi Produk

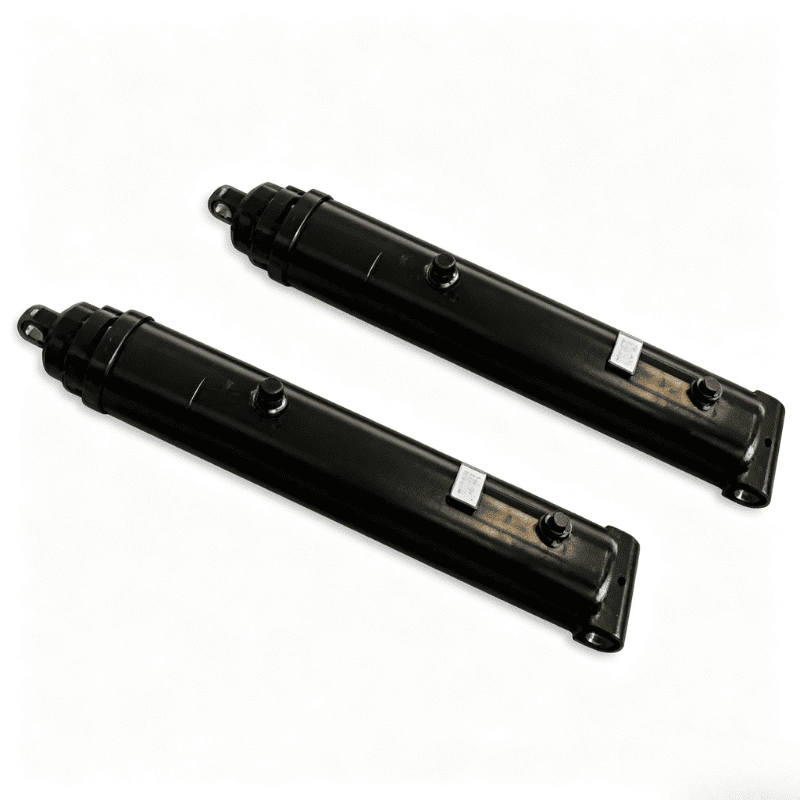

63-4402-120 adalah silinder hoist pemasangan pin‑pin Seri 4000 untuk dump truck. Susunan pemasangan dua pinnya ditujukan untuk pemasangan mesin artikulasi di mana silinder bekerja di antara titik pemasangan tetap dan mengikuti pergerakan struktur yang terhubung.

Katalog HCIC mencantumkan dimensi diperpanjang 125,31 inci (3183 mm), dimensi tertutup 84,19 inci (2138 mm), dan port 3/4 NPTF untuk model ini. Katalog ini juga mengidentifikasi desain self-bleeding, kemasan V yang dimuat sebelumnya, headnut berulir yang dapat disesuaikan di lapangan, dan panjang bantalan yang lebih panjang untuk stabilitas.

Artikel ini hanya mencakup model 63-4402-120.

I.Spesifikasi Teknis

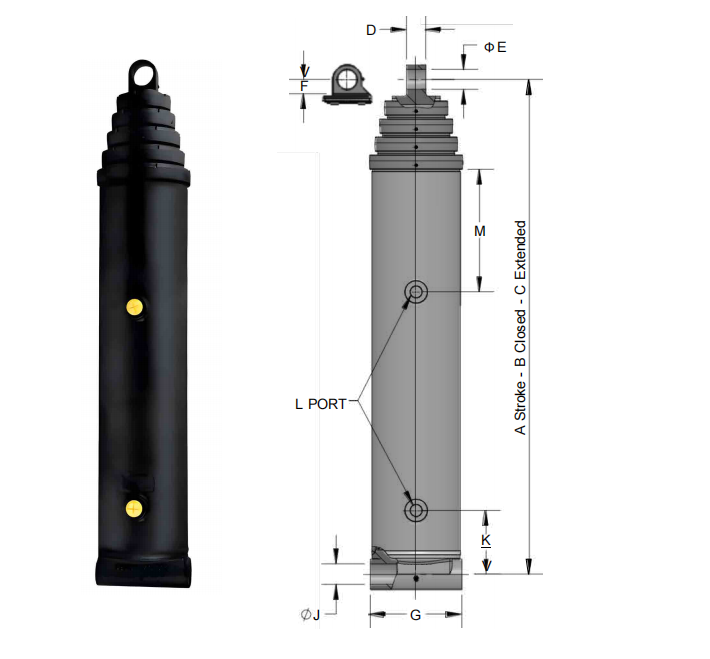

pin-pin mounting hydraulic cylinder

Parameter	Spesifikasi 63-4402-120
Seri produk	Seri 4000
Gaya pemasangan	Pemasangan pin-pin
Dimensi A	84,19 inci / 2138mm
Dimensi B	41,12 inci / 1044mm
Dimensi C	125,31 inci / 3183 mm
Dimensi D	1,50 inci / 38 mm
Dimensi E	2,06 inci / 52mm
Dimensi F	2,00 inci / 51mm
Dimensi G	7,00 inci / 178 mm
Dimensi J	2,06 inci / 52mm
Dimensi K	19,50 inci / 495 mm
Dimensi M	N/A di tabel katalog
Pelabuhan hidrolik	3/4 NPTF
Volume minyak terdaftar	Isi 2,2 gal / perpanjangan 9,4 gal
Berat yang tercantum	250 pon

Dimensinya menggunakan tulisan yang ditunjukkan pada gambar katalog HCIC. Konfirmasikan gambar lengkap, detail pin, tekanan hidrolik, dan jarak pemasangan sebelum melakukan pemesanan.

II. Susunan Pemasangan Pin-Pin

63-4402-120 dipasang di antara dua pin mesin. Salah satu ujungnya terhubung ke badan silinder dan ujung lainnya ke dudukan ujung batang. Saat sirkuit hidrolik memanjang atau memendekkan batang, pusat pin mentransfer gerakan linier ke dalam mekanisme tip yang terhubung.

Pengaturan pemasangan memerlukan pemasangan yang akurat. Sebelum mengganti aktuator yang ada, periksa:

- Jarak pusat pin tertutup dan diperpanjang

- Diameter pin dan lebar bantalan

- Penyelarasan Clevis melalui gerakan penuh

- Posisi port dan radius tikungan selang

- Jarak bebas di sekitar headnut dan rod end

- Penghentian mekanis dan kemungkinan beban samping

Panjang katalog yang benar tidak dengan sendirinya memastikan bahwa silinder tersebut sesuai dengan mesin. Gambar pemasangan lengkap harus disetujui sebelum produksi.

AKU AKU AKU. Fitur Desain Didaftarkan oleh HCIC

3.1 Desain Pendarahan Sendiri

Katalog mengidentifikasi desain self-bleeding untuk silinder pin-pin Seri 4000. Fitur ini dapat membantu silinder melepaskan udara yang terperangkap selama commissioning ketika sistem hidrolik diisi dan dioperasikan sesuai prosedur peralatan.

Sistem ini masih memerlukan praktik pengisian, pembuangan udara, dan kebersihan oli yang sesuai. Pendarahan sendiri tidak menghilangkan kebutuhan untuk memeriksa reservoir, selang dan sambungan.

3.2 Pengemasan V yang Telah Dimuat Sebelumnya

Silinder ini terdaftar dengan kemasan V yang sudah dimuat sebelumnya dan energizer pegas gelombang yang dapat menyesuaikan sendiri. Katalog juga mengidentifikasi paket segel “Z” berenergi sebagai opsi. Pengaturan segel akhir harus dikonfirmasikan sesuai dengan cairan hidrolik, suhu dan kondisi pengoperasian.

3.3 Penyesuaian Headnut Berulir dan Field Seal

Headnut berulir terdaftar untuk menambah kekuatan dan penyesuaian segel lapangan. Hal ini memberikan personel pemeliharaan antarmuka layanan yang ditentukan untuk pekerjaan terkait segel. Sebelum operasi servis apa pun, isolasi tekanan hidraulik, dukung struktur yang terhubung, dan ikuti prosedur perawatan alat berat yang aman.

3.4 Panjang Bantalan Lebih Panjang

HCIC mencantumkan panjang bantalan yang lebih panjang untuk stabilitas. Hal ini relevan dengan aktuator yang menggerakkan struktur artikulasi di antara dua pin. Penyelarasan pin yang tepat, kondisi clevis, dan panduan sisi mesin masih diperlukan karena silinder tidak dimaksudkan untuk mengimbangi pembebanan samping yang tidak terkendali.

IV. Prinsip Kerja

Tekanan hidrolik bekerja pada piston untuk menciptakan gerakan batang linier. Badan silinder dan ujung batang mengirimkan gerakan itu melalui dua sambungan yang disematkan. Pompa hidrolik dan katup kontrol menentukan aliran oli, sedangkan perlindungan tekanan sirkuit membatasi kondisi pengoperasian.

Untuk model 63-4402-120, katalog memberikan nilai dimensi tertutup dan diperluas yang digunakan untuk memeriksa amplop guratan yang tersedia. Perancang mesin harus memastikan bahwa struktur tipping dapat bergerak melalui jangkauan penuhnya tanpa mengikat, mencapai titik terendah, atau memaksa silinder ke jalur beban yang tidak diinginkan.

V. Manfaat Produk Utama

- Pemasangan pin-pin untuk peralatan tip yang diartikulasikan

- Dimensi diperpanjang yang tercantum dalam katalog 125,31 inci / 3183 mm

- 3/4 port hidrolik NPTF

- Desain self-bleeding terdaftar oleh HCIC

- Pengemasan V yang sudah dimuat sebelumnya dengan energizer pegas gelombang yang dapat menyesuaikan sendiri

- Paket segel “Z” berenergi opsional yang tercantum dalam katalog

- Headnut berulir untuk menambah kekuatan dan penyesuaian segel lapangan

- Panjang bantalan lebih panjang untuk stabilitas

- Dimensi inci dan milimeter untuk perencanaan pemasangan

VI. Aplikasi dan Perlengkapan

Seri 4000 disajikan dalam katalog HCIC sebagai solusi tip hidrolik. Model 63-4402-120 cocok untuk dipertimbangkan jika peralatan memerlukan silinder pin-pin dan antarmuka mesin cocok dengan selubung dimensi yang tercantum.

Pembeli harus memverifikasi jalur muatan, penyelarasan pin, kecepatan pengoperasian, tekanan, jenis oli, dan rute selang. Dimensi yang lebih panjang membuat perencanaan pemasangan menjadi sangat penting: periksa posisi pengangkutan atau posisi terlipat, posisi jungkir penuh, dan semua posisi perantara sebelum memastikan pemasangan.

VII. Informasi yang Diperlukan untuk Kutipan

Berikan rincian berikut untuk mendapatkan tinjauan spesifik proyek:

1. Jenis mesin dan fungsi tip

2. Ada pusat pin tertutup dan diperpanjang

3. Diameter pin, lebar clevis dan susunan bantalan

4. Tekanan kerja dan aliran pompa yang dibutuhkan

5. Cairan hidrolik dan suhu pengoperasian

6. Orientasi port dan perutean selang

7. Preferensi segel atau persyaratan kompatibilitas cairan

8. Informasi penghentian dan izin mekanis

9. Jumlah dan tujuan

10. Gambar, contoh pengukuran atau foto yang ada

Detail ini memungkinkan dimensi silinder diperiksa berdasarkan mesin sebenarnya, bukan hanya berdasarkan nama model nominalnya saja.

VIII. Pertanyaan Umum

Apa itu model 63‑4402‑120?

Ini adalah silinder hidraulik pemasangan pin‑pin Seri 4000 yang terdaftar oleh HCIC untuk peralatan jungkit hidraulik.

Apa dimensi tertutup dan diperpanjang?

Katalog mencantumkan dimensi A sebagai 84,19 in (2138 mm), dimensi B sebagai 41,12 in (1044 mm) dan dimensi C sebagai 125,31 in (3183 mm).

Port apa yang terdaftar untuk model ini?

Katalog mencantumkan port hidrolik 3/4 NPTF.

Opsi penyegelan apa yang ditampilkan di katalog?

Katalog mencantumkan kemasan V yang telah dimuat sebelumnya dengan pemberi energi pegas gelombang yang dapat menyesuaikan sendiri dan mengidentifikasi paket segel “Z” yang diberi energi sebagai opsi. Konfirmasikan paket segel akhir sebelum produksi.

Apakah tabel katalog yang disediakan menentukan tekanan kerja?

Tabel model yang disediakan tidak menunjukkan nilai tekanan kerja terverifikasi untuk model 63‑4402‑120. Konfirmasikan tekanan dari aplikasi dan gambar teknik yang disetujui.

Apa yang harus saya ukur sebelum memesan penggantinya?

Ukur pusat pin yang tertutup dan memanjang, diameter pin, lebar clevis, orientasi port, jarak bebas yang tersedia, serta kondisi tekanan dan aliran alat berat.

IX. Tentang HCIC

HCIC memproduksi silinder hidrolik dan unit tenaga hidrolik untuk aplikasi industri. Situs web resminya menyajikan solusi hidraulik standar, yang dibuat khusus, dan khusus.

Untuk penggantian 63-4402-120 atau proyek OEM, kirimkan gambar silinder yang ada dan detail antarmuka mesin. HCIC dapat meninjau perlengkapan dan mengonfirmasi konfigurasi akhir sebelum produksi.
