Silinder pneumatik kerja tunggal hanya menghasilkan gaya dorong atau gaya kerja dalam satu arah. Ia menggunakan pegas bawaan, atau gaya eksternal seperti gravitasi, beban, atau gerakan mekanis untuk menarik piston kembali ke titik awalnya.
Silinder ini hanya memiliki satu lubang saluran masuk udara, yang mengalirkan udara bertekanan ke dalam ruang untuk mendorong piston ke posisi target.
Silinder pneumatik kerja tunggal dibuat untuk tugas kerja satu arah, kegunaan umum meliputi penjepitan, penentuan posisi komponen, penandaan, gerakan langkah pendek, dan pekerjaan perakitan tugas ringan.

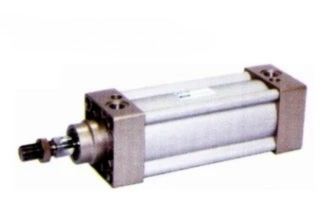

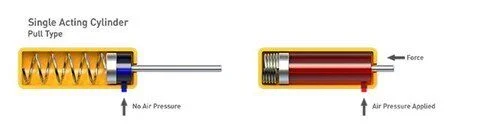

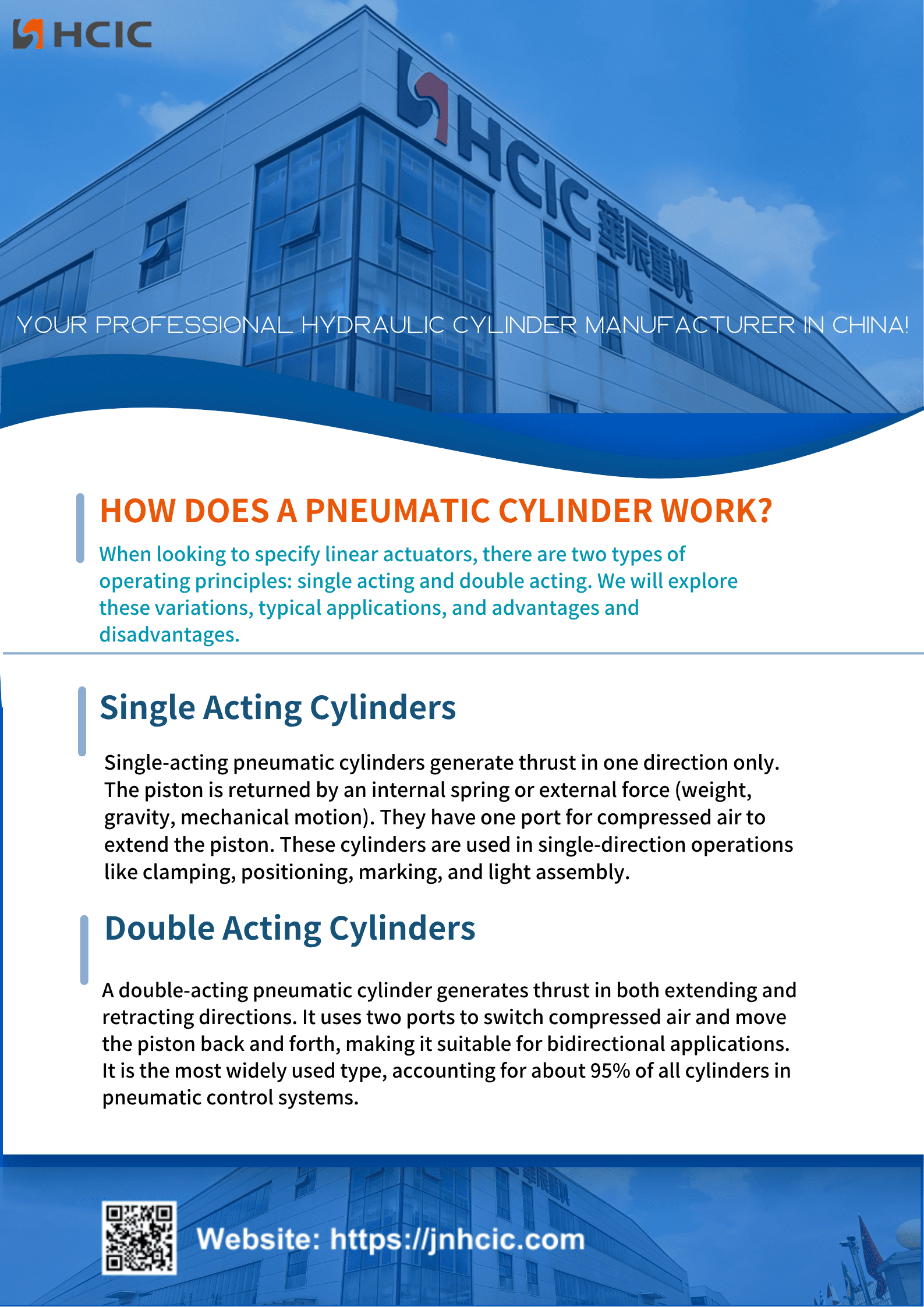

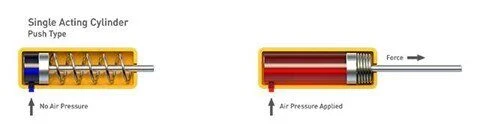

(1).Penerapan tekanan udara menghasilkan gaya dorong, sehingga 'mendorong' piston:
(2). Penerapan tekanan udara menghasilkan gaya dorong, sehingga 'menarik' piston:
Konstruksi sederhana dan lugas
Bangunan ringkas dan hemat ruang
Biaya yang lebih rendah untuk katup kontrol dan pipa saluran udara
Menggunakan setengah udara bertekanan vs silinder kerja ganda berukuran sama
Sisi pegas kembali terbuka terhadap udara sekitar, sehingga memungkinkan debu dan kotoran masuk ke dalam, yang menyebabkan kerusakan dan memperpendek umur silinder
Kinerja pegas melemah seiring berjalannya waktu, menyebabkan posisi akhir kayuhan tidak stabil
Diameter lubang dan panjang langkah dibatasi oleh ukuran dan kekuatan pegas internal
Sedikit penurunan gaya dorong karena pegas menahan gerak maju piston
Silinder pneumatik kerja ganda menghasilkan gaya di kedua arah, mendorong piston ke luar dan menariknya kembali ke dalam.
Desain ini dilengkapi dengan lubang udara di kedua ujungnya, dan mengalihkan udara bertekanan tinggi di antara kedua lubang tersebut untuk menggerakkan piston maju mundur. Hal ini sangat diperlukan untuk tugas-tugas yang memerlukan gerakan dua arah, seperti membuka dan menutup gerbang dan peredam industri.
Silinder kerja ganda adalah aktuator linier yang paling banyak digunakan, mencakup sekitar 95% silinder yang diterapkan dalam sistem kontrol pneumatik.
Model ini merupakan pilihan optimal untuk pengoperasian tugas berat, langkah panjang, dan tuntutan gaya tinggi yang tidak dapat dipenuhi oleh silinder kerja tunggal. Model kerja ganda kecil juga dapat digunakan untuk pekerjaan yang memerlukan posisi ujung tetap dan presisi pada langkah memanjang dan memendek.

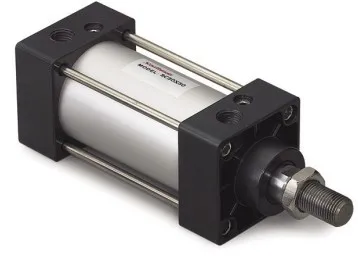

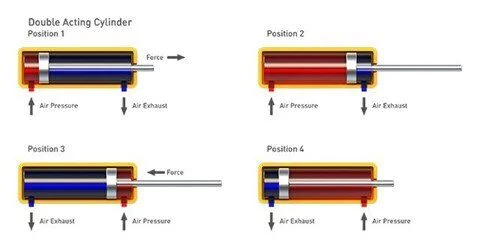

Begini cara kerjanya:
- Hampir semua silinder pneumatik standar ISO menggunakan desain kerja ganda
- Kisaran ukuran lubang dan panjang langkah yang lebih luas dibandingkan model akting tunggal
- Banyak modifikasi khusus untuk bingkai akting ganda dasar
- Tidak ada kunci bawaan untuk menahan piston tetap stabil pada posisi pertengahan langkah
- Udara dapat dikompresi, sehingga aplikasi pengumpanan memerlukan silinder pendukung hidraulik untuk pergerakan yang mulus dan stabil
- Unit langkah panjang memerlukan dukungan batang piston ekstra untuk berhenti membungkuk dan menjaga pengoperasian tetap lancar
