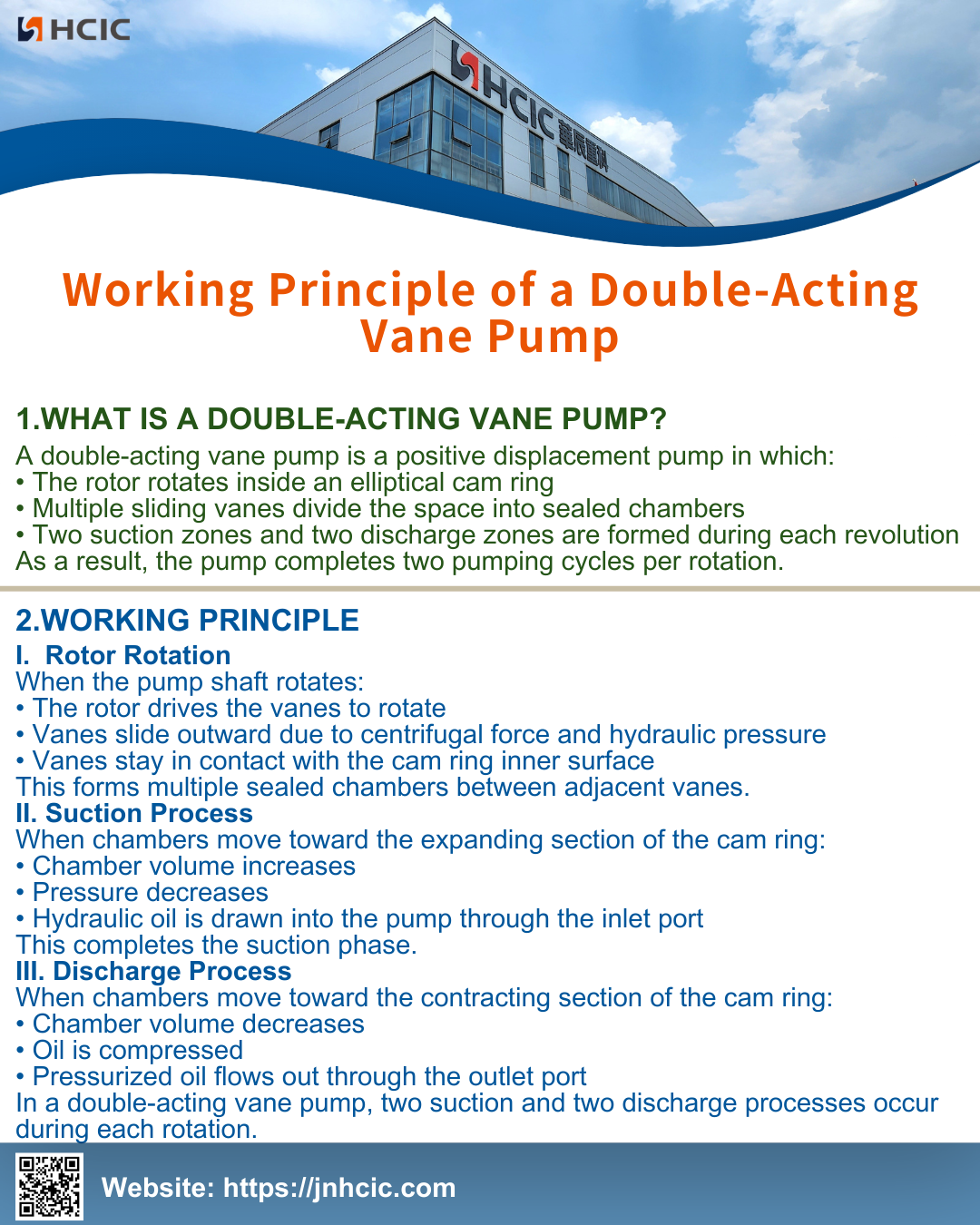

Pompa baling-baling kerja ganda adalah pompa perpindahan positif yang mana:
• Rotor berputar di dalam cincin bubungan elips
• Beberapa baling-baling geser membagi ruang menjadi ruang tertutup
• Dua zona hisap dan dua zona pelepasan terbentuk pada setiap putaran
Hasilnya, pompa menyelesaikan dua siklus pemompaan per putaran.
Saat poros pompa berputar:
• Rotor menggerakkan baling-baling untuk berputar
• Baling-baling bergeser keluar akibat gaya sentrifugal dan tekanan hidrolik
• Baling-baling tetap bersentuhan dengan permukaan dalam cincin bubungan
Ini membentuk beberapa ruang tertutup di antara baling-baling yang berdekatan.
Saat ruang bergerak menuju bagian cincin bubungan yang melebar:
• Volume ruangan meningkat
• Tekanan menurun
• Oli hidrolik dialirkan ke dalam pompa melalui lubang masuk
Ini menyelesaikan fase hisap.
Saat ruang bergerak menuju bagian yang berkontraksi pada cincin bubungan:
• Volume ruang berkurang
• Minyak dikompresi
• Oli bertekanan mengalir keluar melalui port outlet
Dalam pompa baling-baling kerja ganda, dua proses hisap dan dua proses pelepasan terjadi pada setiap putaran.
