Hampir setiap industri menggunakannyasilinder hidrolik—Para penggali membangun rumah, peralatan olahraga yang membuat kita berkeringat, apa saja. Tapi apa yang membuat pekerja keras ini tergerak? Sebagai produsen komponen hidrolik terkemuka, HCIC membuat silinder yang sesuai dengan desain yang telah terbukti, dengan penyesuaian modern untuk pekerjaan berat saat ini. Panduan ini membahas jargon untuk menguraikan bagian-bagian silinder hidrolik HCIC, cara memasangnya, dan cara merakitnya.
Silinder HCIC mengandalkan 8 bagian yang sungguh-sungguh, masing-masing melakukan pekerjaan yang menjaga keseluruhan sistem berjalan lancar:
1. Tutup Ujung (Kepala Silinder)
Bekerja dengan clevis untuk mengunci tekanan. Orang-orang menyebutnya “ujung buta” karena letaknya di dalam tong, jauh dari cuaca. HCIC mengencangkannya dengan baut berat atau ulir presisi, dan Anda dapat memilih kelenjar segel terpisah atau segel batang bawaan, tergantung kebutuhan Anda.
2. Pelabuhan
Lubang kecil namun kritis tempat cairan hidrolik mengalir masuk dan keluar. Silinder kerja ganda memiliki dua port (satu di setiap ujungnya), dengan piston berada di antara keduanya untuk mengontrol gerakan maju mundur. Kebocoran sering kali dimulai di sini, jadi ini adalah tempat terbaik untuk diperiksa selama perbaikan.
3. Piston
Berada di dalam laras, membaginya menjadi dua zona tekanan dan mendorong batang piston untuk menciptakan gaya. Ini memiliki dua posisi default: ditarik kembali (muncul) atau diperpanjang (muncul keluar). Mengetahui silinder mana yang digunakan penting jika listrik padam di tengah tugas—Anda tentu tidak ingin merusak peralatan Anda secara tidak sengaja. Mesin HCIC ini ketat untuk menghindari kebocoran dan menjaga tekanan tetap stabil.
4. Batang Piston
Bagian keras yang meneruskan gaya dari piston ke mesin Anda. Permukaannya yang halus dan dipoles dapat mencegah kebocoran—jadi HCIC mengatakan hanya bengkel resmi yang boleh menangani servis, untuk menjaga hasil akhir tetap utuh. Itu dibaut atau diulir ke piston, sehingga dapat menahan beban berat tanpa tergelincir.
5. Laras Silinder
Cangkang baja tebal yang menahan seluruh bagian dalam dan menahan tekanan. HCIC memilih jenis baja yang berbeda berdasarkan fungsi silinder—mengangkat barang berat atau bekerja di tempat sempit—untuk memastikan silinder tidak bengkok atau retak karena tekanan.
6. Kelenjar (Kelenjar Segel)
Cocok tepat di tempat batang piston bertemu dengan tutup ujung, dikemas dengan segel kecil untuk menghentikan kebocoran cairan. Bagian terbaiknya? Desain HCIC memungkinkan Anda menukar segel ini dengan cepat, sehingga Anda menghabiskan lebih sedikit waktu untuk memperbaiki dan lebih banyak waktu untuk bekerja.
7. Segel
Kecil tapi kuat, ini tersebar di seluruh silinder untuk memblokir kebocoran saat piston bergerak. HCIC memilih material berdasarkan pekerjaannya: seal tahan panas untuk lingkungan panas, poliuretan untuk cuaca dingin (agar tidak retak), dan Zurcon atau PTFE untuk pekerjaan pabrik dengan gesekan tinggi. Untuk pekerjaan ekstra berat dan bertekanan tinggi, mereka menambahkan cincin cadangan pada segel untuk perlindungan lebih.
Cara Anda memasang silinder membuat perbedaan besar dalam kinerjanya dan berapa lama silinder tersebut bertahan. HCIC menawarkan empat gaya pemasangan yang terbukti benar, masing-masing cocok untuk pekerjaan berbeda:
1. Gunung Clevis
Ramah pivot, cocok untuk gigi yang perlu diayunkan melalui lengan ekskavator seperti busur. Ini disatukan dengan pin baja dan snap ring, dan pemasangan di garis tengah membantu mengurangi keausan.

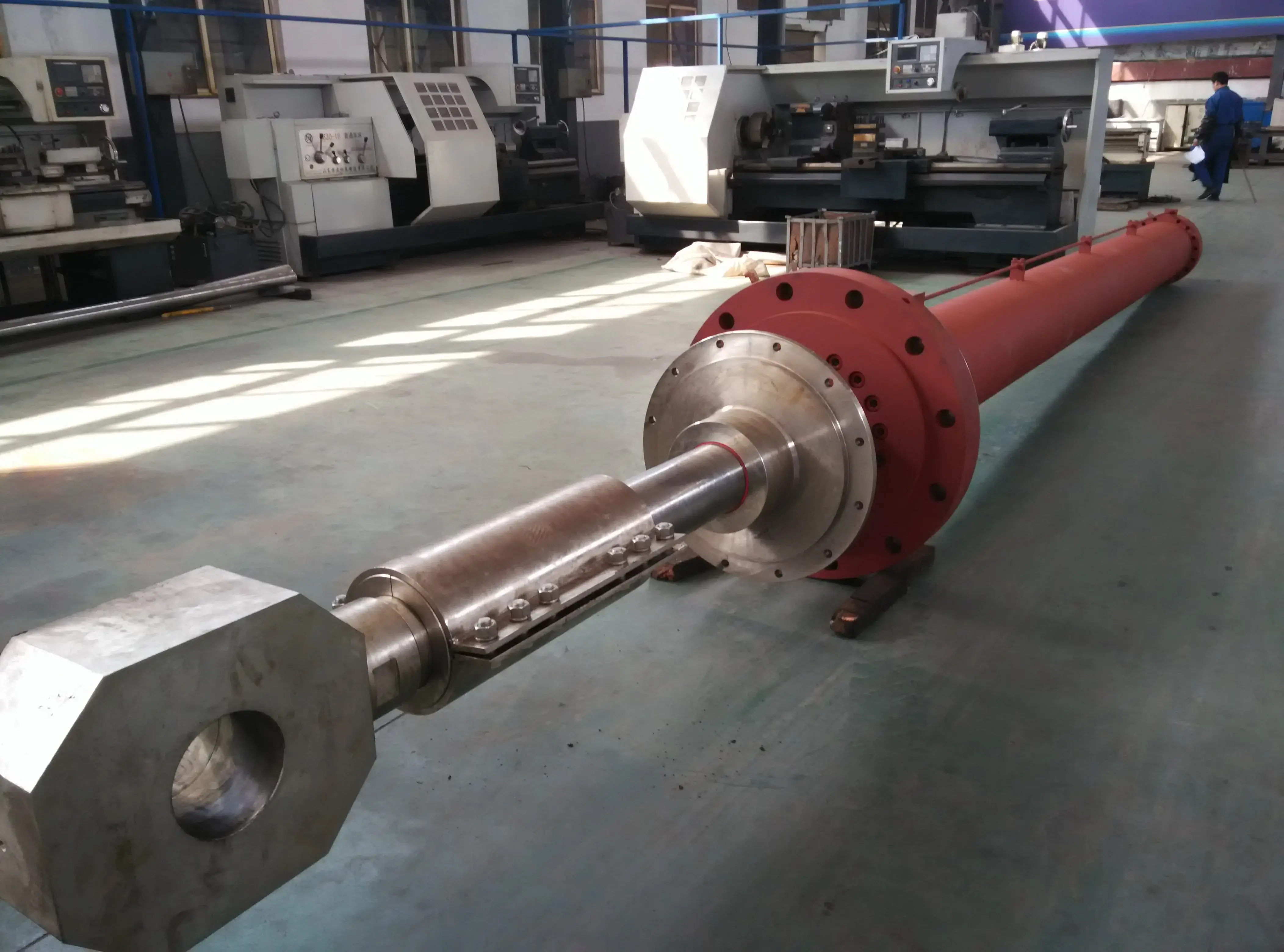

2. Pemasangan Flensa
Dudukan tetap yang dibaut langsung ke kepala silinder, menggunakan pelat datar untuk mengunci semuanya dengan kencang. Tidak ada sambungan atau bantalan berarti mesin ini sangat kuat dan stabil—sempurna untuk alat berat dengan beban berat yang tidak banyak bergerak.
3. Dudukan Trunnion
Terinspirasi oleh dudukan meriam lama, ia menggunakan ekstensi silinder untuk membiarkan silinder berputar ke atas dan ke bawah. Ideal untuk peralatan yang memerlukan penyesuaian sudut besar saat sedang berjalan.
4. Dudukan Lug
Memperbaiki tab logam yang dilas atau dikerjakan ke kepala silinder dan tutupnya. Ini kokoh, tetapi tidak dapat menangani ketidaksejajaran dengan baik—jadi paling baik untuk mesin stasioner yang tetap diam selama pengoperasian.
HCIC bersumpah demi kebersihan komponen saat membuat silinder—kotoran dan kotoran adalah musuh terburuk kelancaran pengoperasian. Inilah proses perakitan yang mudah:
1. Periksa setiap bagian apakah ada goresan atau kotoran, lalu pasang segel, bantalan, dan cincin penahan pada tempatnya.
2. Baut piston dan tutup ujung ke batang, lalu lapisi seal dengan oli agar mudah digeser.
3. Oleskan oli ke dalam laras silinder, lalu masukkan batang piston ke dalam (ujung piston dulu—jangan tercampur).
4. Tambahkan nipel dan bantalan gemuk, dan selesai.
Silinder kerja tunggalmembutuhkan waktu lebih sedikit untuk merakitnya dibandingkan silinder double-acting, namun HCIC tidak mengurangi kualitasnya—setiap silinder mendapat pemeriksaan ketat yang sama sebelum meninggalkan bengkel.Untuk lebih jelasnya silahkan email kami "davidsong@mail.huachen.cc" atau pencarian google "HCIC hidrolik"
