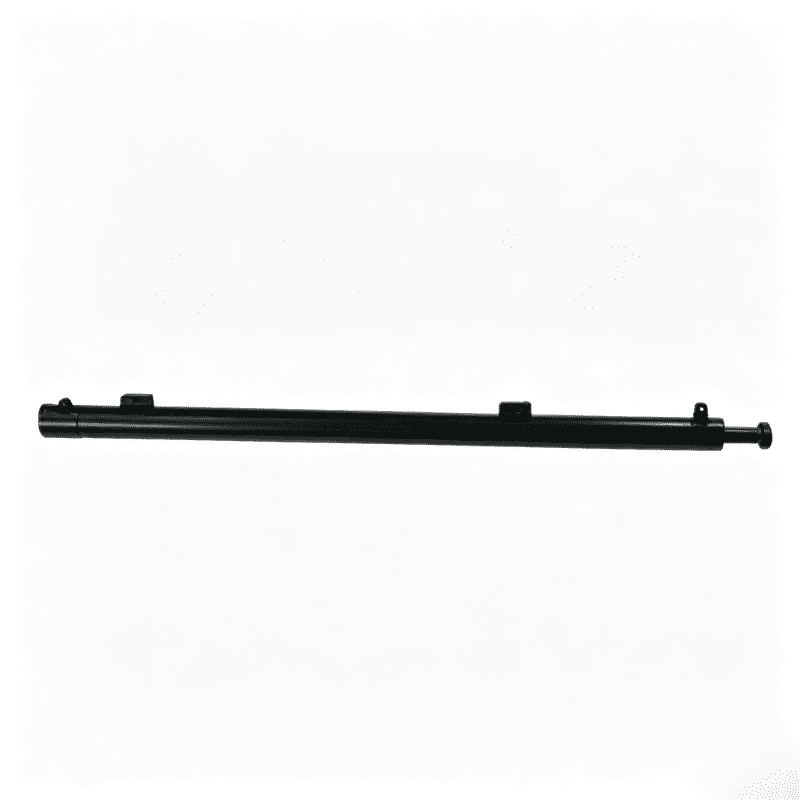

Silinder hidraulik sistem terpal HR4752 dilengkapi dengan lubang 2 inci, batang 1,25 inci, dan langkah 36 inci untuk aplikasi gantry raise pada sistem penutup truk dan trailer.
Bore:
2 masukRod diameter:
1,25 inciStroke:
36 inciSilinder hidrolik HR4752 untuk sistem terpal adalah silinder yang terdaftar di katalog untuk aplikasi gantry raise. Katalog HCIC-2026 mengidentifikasi model dengan lubang 2 inci, batang 1,25 inci, dan langkah 36 inci. Aplikasi terdaftarnya adalah silinder gantry raise yang digunakan dalam sistem terpal hidrolik.
Silinder sistem terpal tidak dipilih berdasarkan langkah saja. Ia bekerja dengan gantry, geometri lengan, material penutup, titik pemasangan, dan kontrol hidrolik. Silinder harus memberikan gerakan yang diperlukan sambil menyesuaikan ruang yang tersedia dan menghindari gangguan pada rangka terpal selama ekstensi dan retraksi.
| Parameter | Nilai katalog |
|---|---|
| Model | HR4752 |
| Kategori produk | Silinder hidrolik sistem terpal |
| Membosankan | 2 masuk |
| Diameter batang | 1,25 inci |
| Stroke | 36 inci |
| Aplikasi katalog | Gantry menaikkan silinder |
| Sumber | Katalog HCIC-2026, hal. 8 |
Tabel berisi nilai spesifik model yang terlihat di katalog. Halaman katalog tidak menyediakan angka tekanan kerja, berat, panjang tertutup, atau persyaratan aliran spesifik model untuk HR4752, jadi nilai tersebut tidak ditemukan di sini.

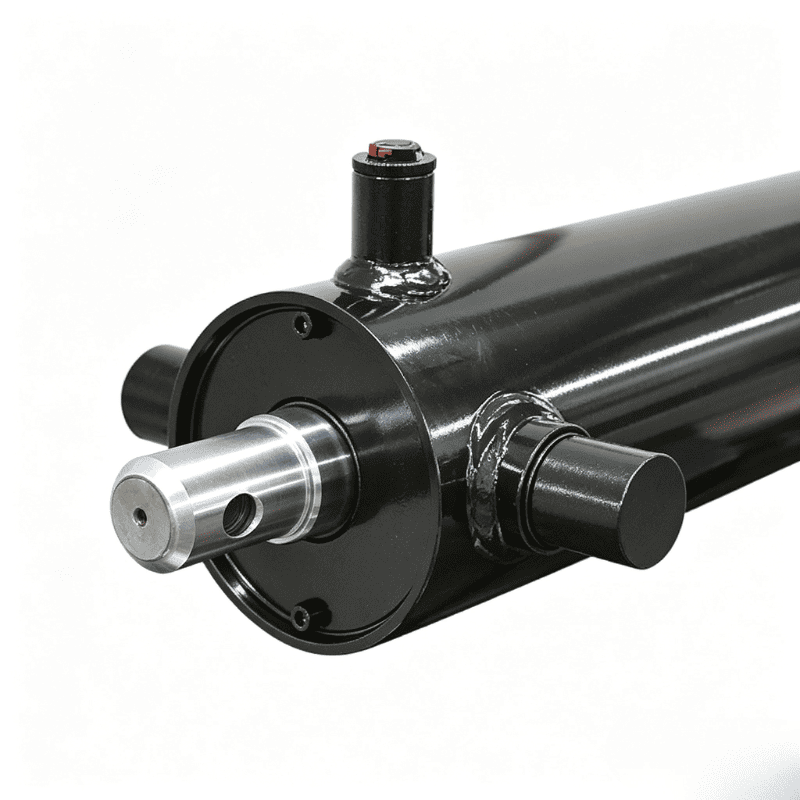

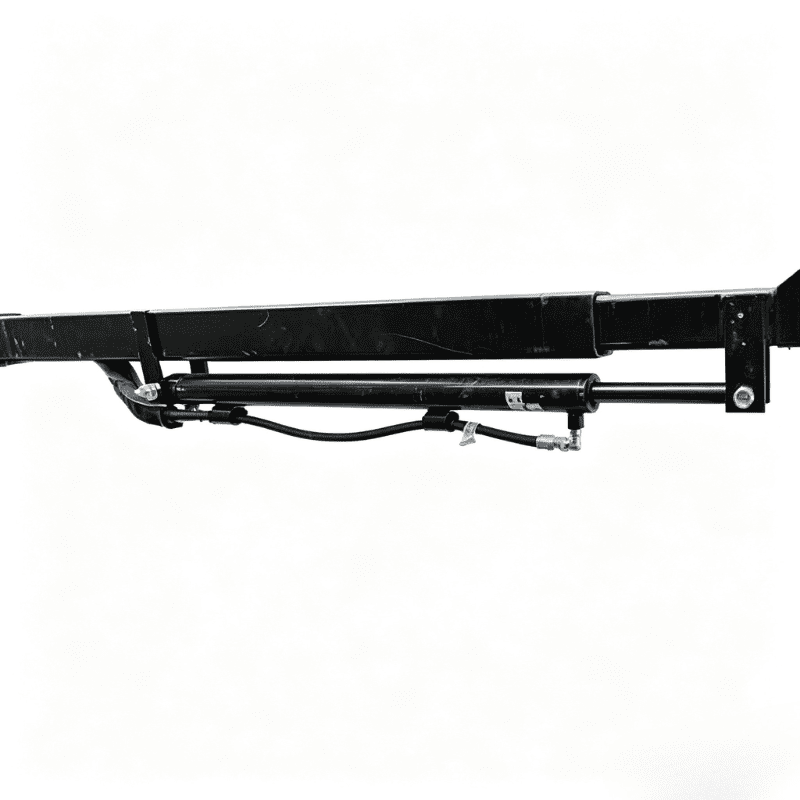

HR4752 digunakan sebagai aktuator dalam mekanisme sistem terpal. Silinder hidrolik mengubah tekanan dan aliran menjadi gerakan linier. Gerakan tersebut kemudian ditransfer melalui gantry atau struktur lengan untuk menaikkan, memposisikan atau memindahkan sistem penutup, tergantung pada pengaturan mesin.
Stroke 36 inci menentukan perjalanan linier silinder. Pergerakan terpal sebenarnya bergantung pada rasio linkage, posisi pivot dan geometri gantry. Silinder dengan langkah yang benar masih bisa tidak cocok jika pusat pemasangan atau sudut pergerakannya tidak sesuai dengan rangka yang ada.
Lubang 2 inci dan batang 1,25 inci penting untuk pencocokan sistem. Lubang berhubungan dengan area tekanan yang tersedia, sedangkan diameter batang mempengaruhi area sisi batang, panduan mekanis, dan geometri sambungan. Perhitungan gaya dan kecepatan akhir memerlukan data tekanan dan aliran hidrolik aktual dari rangkaian mesin.
Katalog memposisikan HR4752 sebagai silinder pengangkat gantri. Hal ini memberikan titik awal yang lebih jelas kepada pembeli OEM atau pengganti daripada deskripsi silinder generik, namun persetujuan akhir masih bergantung pada rakitan gantri dan mekanisme terpal yang sebenarnya.
Stroke 36 inci memberikan rentang pergerakan linier yang substansial untuk aktuator sistem terpal. Pemasang harus memetakan perjalanan ini ke posisi naik dan turun gantri, memeriksa kedua posisi ujung dan jalur penuh di antara keduanya.
Ukuran lubang dan batang memberikan dasar dimensi untuk penggantian silinder dan tinjauan gaya hidrolik. Mereka harus diperiksa dengan pin pemasangan, braket, sambungan selang dan jarak bebas yang tersedia daripada diperlakukan sebagai nomor terisolasi.
Nomor model HR4752 dan deskripsi aplikasi dapat membantu tim pemeliharaan mengidentifikasi kelompok suku cadang yang dituju. Untuk penggantian yang andal, kirimkan foto, dimensi pemasangan, persyaratan langkah, dan detail sirkuit sehingga silinder dapat dibandingkan dengan sistem yang ada.
Sebelum memesan HR4752, tinjau poin-poin berikut:
Silinder tidak boleh dipaksakan untuk mengimbangi gantri yang bengkok, poros yang rusak, atau sudut pemasangan yang salah. Jika mekanismenya tidak selaras, mengganti aktuator saja mungkin tidak menyelesaikan masalah pengoperasian.

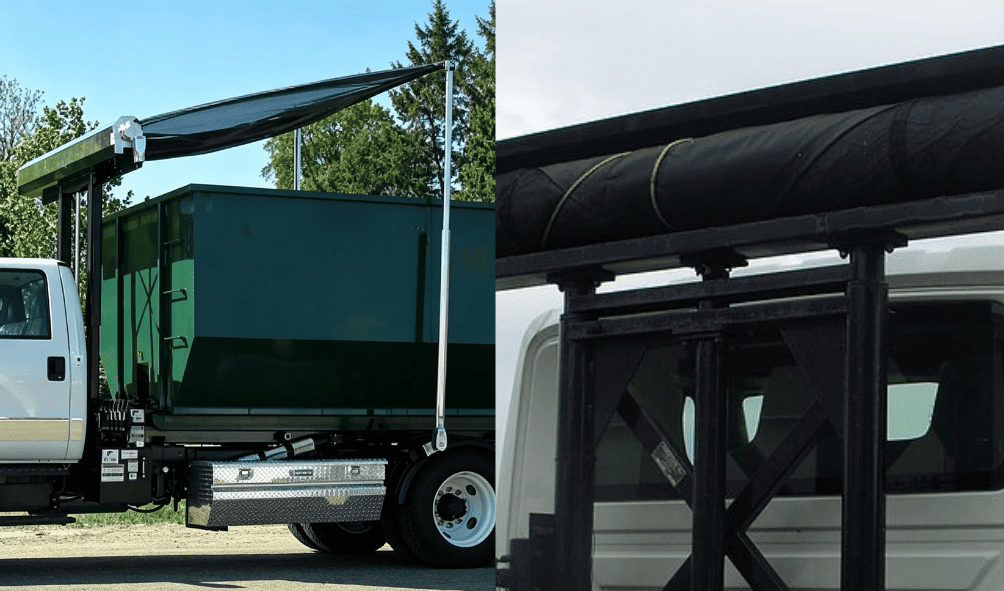

Silinder hidraulik HR4752 untuk sistem terpal ditujukan untuk aplikasi sistem terpal dan pengangkat gantri yang diidentifikasi dalam katalog HCIC. Sistem ini biasanya digunakan pada peralatan truk dan trailer yang memerlukan pergerakan penutup bertenaga, namun jenis peralatan sebenarnya, tata letak rangka, dan mekanisme terpal harus dikonfirmasi untuk setiap proyek.
Artikel tersebut tidak mengklaim bahwa HR4752 cocok untuk setiap sistem terpal atau setiap model truk. Silinder yang benar bergantung pada geometri pemasangan alat berat, kebutuhan gerakan, sirkuit hidraulik, dan ruang yang tersedia.
Untuk tinjauan proyek HR4752, persiapkan:
Jika silinder diganti setelah terjadi kerusakan, sertakan foto titik pemasangan, permukaan batang, laras, pin, dan struktur sekitarnya. Hal ini membantu memisahkan pertanyaan identifikasi silinder dari masalah mekanisme yang lebih luas.
HR4752 adalah aktuator sistem terpal terfokus dengan identitas katalog yang jelas: silinder pengangkat gantri dengan lubang 2 inci, batang 1,25 inci, dan langkah 36 inci. Nilai-nilai tersebut mendukung penggantian awal atau tinjauan OEM, namun tidak menggantikan pemeriksaan geometri pemasangan, linkage, perutean selang, dan kontrol hidraulik.
Kirimkan HCIC informasi silinder dan gambar sistem terpal yang ada untuk memastikan apakah silinder hidrolik HR4752 untuk sistem terpal cocok dengan alat berat sebenarnya. Meninjau silinder bersama dengan gantry adalah cara yang lebih aman untuk mengambil keputusan penggantian yang dapat diandalkan.
HCIC memproduksi silinder hidrolik, unit tenaga hidrolik dan sistem hidrolik untuk aplikasi kendaraan, trailer dan industri. Kesesuaian teknis harus dikonfirmasikan terhadap desain peralatan aktual dan kondisi pengoperasian.
