Deskripsi Produk

Unit daya hidraulik kerja ganda HCPGD untuk trailer pembuangan. Katalog menentukan laju aliran 1,2 GPM, tangki 6 galon, peringkat tekanan 3.000 PSI, dan port SAE #6. Susunan katup 4 arah dan 3 posisi yang dioperasikan solenoid ditujukan untuk sirkuit hidraulik yang memerlukan gerakan bertenaga di kedua arah.

Untuk pembuat trailer atau tim pemeliharaan armada, yang penting bukan hanya ukuran motor dan reservoir. HPU harus sesuai dengan silinder, pasokan listrik yang tersedia, oli hidrolik, tata letak selang, dan pergerakan yang diperlukan. Artikel ini menjelaskan arti spesifikasi HCPGD dan informasi apa yang harus dikonfirmasi sebelum melakukan pemesanan.

power unit

I. Apa yang Dilakukan Unit Tenaga Hidraulik HCPGD

Unit tenaga hidrolik mengubah tenaga listrik menjadi aliran dan tekanan hidrolik. Pompa mengirimkan oli ke sisi silinder kerja ganda yang dipilih. Ketika katup berubah posisi, sirkuit membalikkan aliran oli sehingga silinder dapat memanjang dan memendek dengan tenaga hidrolik.

Oleh karena itu, unit daya hidraulik kerja ganda HCPGD cocok untuk desain trailer pembuangan yang memerlukan fungsi perpanjangan bertenaga dan fungsi retraksi bertenaga. Gerakan pastinya masih bergantung pada volume silinder, beban, pengaturan relief, ukuran selang, dan rangkaian kontrol. HPU harus dipilih sebagai bagian dari sistem hidrolik yang lengkap dan bukan sebagai komponen yang terisolasi.

II. Spesifikasi Katalog untuk HCPGD

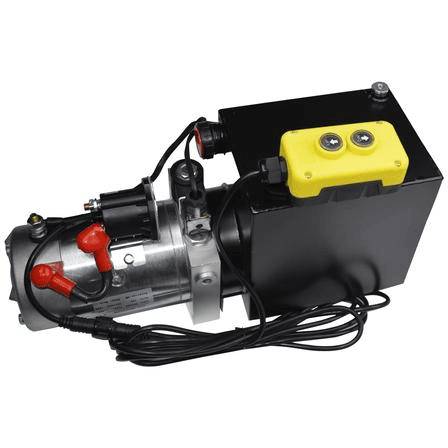

hydraulic power unit

Barang	Spesifikasi katalog
Model	HCPGD
Jenis produk	Unit tenaga hidrolik kerja ganda
Aplikasi tercantum dalam katalog	Trailer pembuangan
Laju aliran	1.2 GPM
Ukuran pelabuhan	SAE #6
Ukuran tangki	6 galon
Tekanan	3.000PSI
katup	Solenoida dioperasikan; 4 arah, 3 posisi

Ini adalah nilai HCPGD yang dipublikasikan di katalog HCIC-2026. Katalog tidak menyediakan arus motor lengkap, kapasitas baterai, siklus kerja, pengaturan katup pelepas, atau diagram pengkabelan pengontrol untuk model ini. Rincian tersebut harus dikonfirmasikan terhadap persyaratan proyek sebelum persetujuan produksi.

AKU AKU AKU. Logika Katup dan Sirkuit

Katup 4 arah, 3 posisi memberi unit daya struktur kontrol arah untuk aktuator hidrolik kerja ganda. Satu port kerja dapat mengarahkan oli untuk memanjangkan silinder sementara port lainnya mengembalikan oli ke tangki. Pada perintah sebaliknya, jalur aliran berbalik.

Posisi tengah merupakan detail desain yang harus dikonfirmasi dengan spesifikasi sirkuit dan katup akhir. Ini mempengaruhi bagaimana aktuator berperilaku ketika perintah listrik dilepaskan. Pabrikan trailer tidak boleh mengasumsikan kondisi tengah tanpa meninjau skema hidrolik, persyaratan kontrol beban, dan metode penurunan yang aman.

Sambungan port SAE #6 juga perlu diperiksa sesuai dengan selang, adaptor, dan standar pemasangan yang dipilih. Identifikasi ulir dan praktik penyegelan yang benar penting karena kebocoran sambungan kecil dapat memasukkan udara, kehilangan oli, dan membuat pergerakan trailer tidak konsisten.

IV. Mengapa Tangki 6 Galon Penting

HCPGD terdaftar dengan tangki 6 galon. Volume reservoir menyediakan tempat kembalinya oli dan membantu sistem mengatur volume oli yang dibutuhkan oleh silinder. Ukuran tangki yang dibutuhkan tidak ditentukan oleh lubang silinder saja. Hal ini juga tergantung pada langkah silinder, volume batang, susunan sirkuit, volume selang, ketinggian oli, ruang pemasangan yang tersedia, dan siklus pengoperasian.

Tangki harus dipasang dengan aman dan diposisikan sedemikian rupa sehingga saluran hisap, jalur balik, dan akses servis tetap praktis. Sebelum memesan, pemasang harus memastikan dimensi reservoir sebenarnya, orientasi pemasangan, pengaturan pengisi dan pernafasan, serta ketinggian oli yang dapat digunakan dengan HCIC.

V. Aliran, Tekanan dan Kecepatan Operasi Nyata

Katalog mencantumkan 1,2 GPM untuk HCPGD dan 3.000 PSI untuk spesifikasi tekanan. Nilai-nilai ini tidak boleh dikonversi secara langsung menjadi waktu pengangkatan atau kapasitas pengangkatan trailer yang dijamin. Kecepatan sebenarnya tergantung pada volume silinder dan beban. Tekanan kerja sebenarnya tergantung pada gaya yang dibutuhkan, geometri mekanik, gesekan, pembatasan dan perlindungan relief.

Pemeriksaan sederhana pertama adalah membandingkan volume silinder yang dibutuhkan dengan aliran yang tersedia. Silinder yang lebih besar membutuhkan lebih banyak oli untuk menyelesaikan langkah yang sama, sehingga pergerakannya biasanya membutuhkan waktu lebih lama pada laju aliran yang sama. Perancang sistem juga harus mempertimbangkan aliran balik dari sisi batang silinder kerja ganda, panjang selang, dan viskositas oli hidrolik yang bergantung pada suhu.

Nilai katalog 3.000 PSI adalah batas desain sistem yang harus diperiksa terhadap silinder, selang, fitting, dan komponen kontrol. Hal ini tidak boleh dianggap sebagai janji bahwa setiap trailer akan beroperasi pada tekanan tersebut secara terus menerus.

VI. Titik Pemasangan untuk Trailer Pembuangan

Sebelum memasang unit daya hidraulik kerja ganda HCPGD, pastikan hal-hal berikut:

1. Kompatibilitas silinder:Pastikan aktuator yang terhubung berfungsi ganda dan kedua port diidentifikasi dengan benar.

2. Pasokan listrik:Konfirmasikan volumetage, permintaan arus, perlindungan sekering, ukuran kabel, dan kompatibilitas sakelar kontrol.

3. Sambungan hidrolik:Cocokkan port SAE #6 dengan selang dan adaptor yang benar. Jaga kebersihan jalur hisap dan pengembalian.

4. Posisi waduk:Sisakan ruang yang cukup untuk pengisian, inspeksi, pembersihan, dan servis di masa mendatang.

5. Perlindungan tekanan:Pastikan pengaturan katup pelepas dan tekanan aman untuk rangkaian lengkap.

6. Kontrol beban:Tinjau bagaimana bak pembuangan ditahan dan diturunkan jika aliran listrik terputus.

7. Penghapusan udara:Isi dengan oli yang disetujui, keluarkan sirkuit sesuai dengan desain sistem dan periksa ketinggian reservoir setelah beberapa siklus terkontrol.

HCIC harus menerima tata letak trailer, data silinder, tegangan suplai yang diperlukan, dan skema hidraulik sebelum konfigurasi akhir disetujui.

VII. Kesalahan Seleksi Umum

Seleksi hanya dilakukan oleh PSI

Tekanan tidak menentukan kinerja sistem secara keseluruhan. Gaya silinder, leverage mekanis, dan kebutuhan aliran harus dipertimbangkan bersama-sama.

Memperlakukan aliran sebagai kapasitas angkat

Nilai 1,2 GPM berkaitan dengan aliran oli, bukan secara langsung pada massa yang dapat diangkat oleh sebuah trailer. Kapasitas beban tergantung pada struktur silinder dan trailer serta sirkuit hidrolik.

Mengabaikan sisi sebaliknya

Sistem kerja ganda memerlukan perutean yang benar di kedua sisi aktuator. Identifikasi selang yang salah dapat menyebabkan silinder bergerak ke arah yang salah atau gagal menarik kembali sebagaimana mestinya.

Membiarkan fungsi pusat katup tidak ditentukan

Katup 4 arah, 3 posisi harus disesuaikan dengan perilaku netral yang disyaratkan dan pengaturan penurunan yang aman.

VIII. Informasi Permintaan OEM dan Penggantian

Untuk kutipan unit daya hidraulik kerja ganda HCPGD, berikan:

Jenis trailer dan tujuan penggunaan

Lubang silinder, diameter batang dan langkah
Diperlukan perilaku memperpanjang dan menarik kembali
Tegangan listrik dan arus tersedia
Targetkan waktu siklus, jika ditentukan
Jenis oli hidrolik atau oli sistem yang ada
Standar selang dan fitting
Ruang pemasangan dan arah pemasangan
Metode kontrol dan persyaratan kendali jarak jauh
Jumlah yang dibutuhkan dan tujuan pengiriman

Informasi ini memungkinkan konfigurasi HPU untuk diperiksa berdasarkan sistem trailer yang lengkap daripada dikutip dari satu nomor saja.

IX. Pertanyaan yang Sering Diajukan

Apakah HCPGD akting tunggal atau akting ganda?

Katalog HCIC-2026 mencantumkan HCPGD sebagai unit tenaga hidrolik kerja ganda.

Berapa laju aliran yang terdaftar untuk HCPGD?

Katalog mencantumkan laju aliran 1,2 GPM.

Berapa ukuran tangki yang digunakan HCPGD?

Katalog mencantumkan tangki 6 galon.

Berapa ukuran port yang ditentukan?

Katalog mencantumkan ukuran port SAE #6.

Apakah katalog mengonfirmasi setiap detail kelistrikan?

Tidak. Tabel model tidak menyediakan arus motor lengkap, diagram pengkabelan, atau spesifikasi siklus kerja. Poin-poin ini harus dikonfirmasi untuk trailer yang dimaksud.

X. Meminta Peninjauan Konfigurasi HCPGD

Unit daya hidraulik kerja ganda HCPGD adalah opsi HPU trailer pembuangan tertentu dengan data aliran, tangki, tekanan, dan katup yang tercantum dalam katalog. Untuk penawaran harga yang dapat diandalkan, kirimkan HCIC spesifikasi silinder, pasokan listrik, skema hidrolik, dan batasan pemasangan.

HCIC kemudian dapat meninjau apakah konfigurasi HCPGD cocok dengan aplikasi lengkap dan mengidentifikasi detail spesifik proyek yang memerlukan konfirmasi sebelum produksi.

XI .Tentang HCIC

Jinan Huachen Industrial Co., Ltd. didirikan pada tahun 1998. Katalog HCIC-2026 menggambarkan perusahaan ini sebagai produsen produk hidrolik yang berfokus pada silinder hidrolik dan unit daya untuk industri termasuk peralatan transportasi, mesin konstruksi, dan aplikasi industri lainnya.
