Tinjau dimensi silinder hidraulik clevis ganda 53-4592-106, langkah 106,06 inci, port NPTF 3/4 inci, dan bobot katalog 208 pon untuk peralatan OEM perjalanan jauh.
Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:

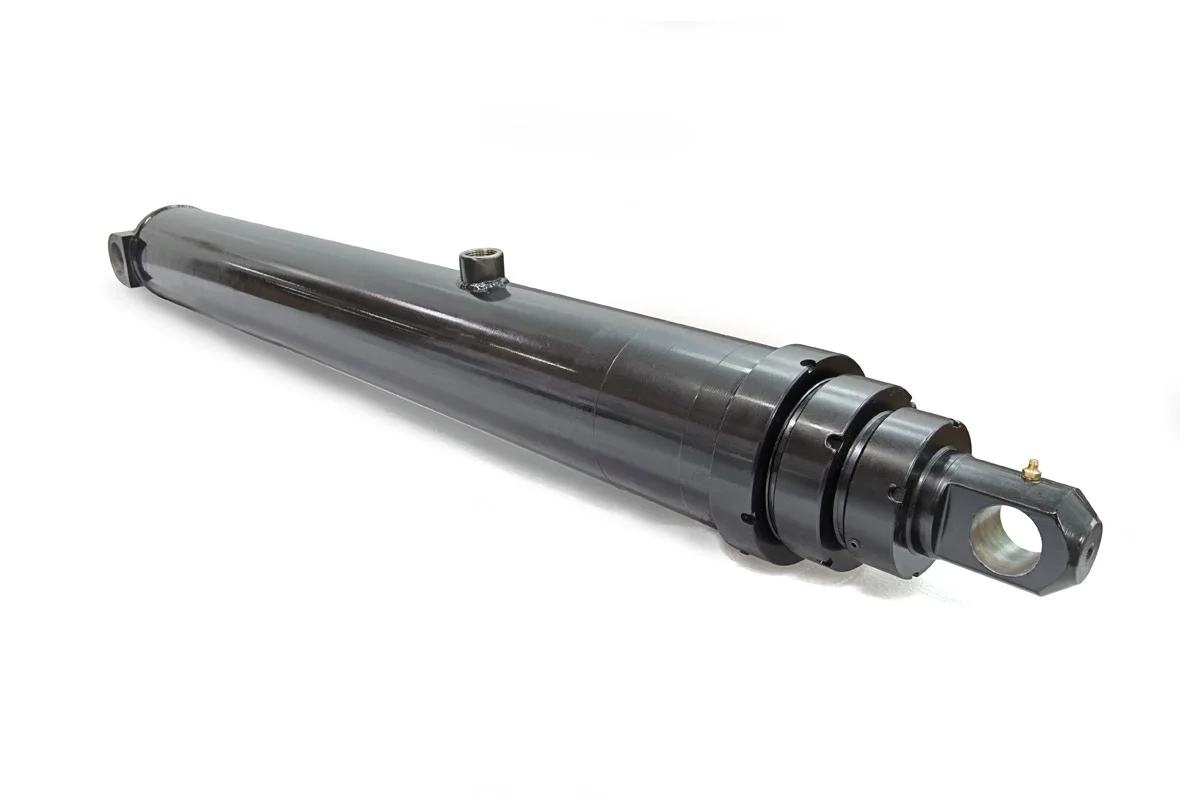

3/4 di NPTFSilinder hidrolik double clevis 53-4592-106 adalah model Seri 4000 langkah panjang yang tercantum dalam katalog HCIC-2026. Stroke katalog 106,06 incinya menempatkannya dalam diskusi pemasangan yang berbeda dari aktuator kompak: mesin harus memiliki ruang untuk perubahan jarak pusat pin yang jauh, dan braket serta selang harus tetap dikontrol melalui gerakan penuh.
Untuk pembuat OEM atau tim pemeliharaan, titik awal yang berguna adalah baris dimensi lengkap. Ini mencakup langkah, panjang tertutup, panjang diperpanjang, dimensi pemasangan, port, volume oli, dan berat. Nilai-nilai ini membantu para insinyur membandingkan model dengan silinder yang ada atau tata letak mesin baru sebelum meminta penawaran proyek.
| Barang | Nilai inci | Nilai metrik |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Seri | Seri 4000 | Seri 4000 |
| Pukulan, A | 106,06 inci | 2.694 mm |
| Panjang tertutup, B | 48.00 masuk | 1.219 mm |
| Panjang memanjang, C | 154,06 inci | 3.913 mm |
| Dimensi D | 1,50 inci | 38mm |
| Dimensi E | 2,06 inci | 52mm |
| Dimensi F | 2.00 masuk | 51mm |
| Dimensi G | 07.00 masuk | 178mm |
| Dimensi J | 2,06 inci | 52mm |
| Dimensi K | 19.50 masuk | 495mm |
| Pelabuhan | 3/4 di NPTF | 3/4 di NPTF |
Katalog tidak memberikan jaminan tekanan, beban, atau masa pakai universal untuk 53-4592-106. Pemilihan akhir memerlukan jalur muatan sebenarnya, kondisi hidraulik, dan tinjauan keselamatan alat berat.

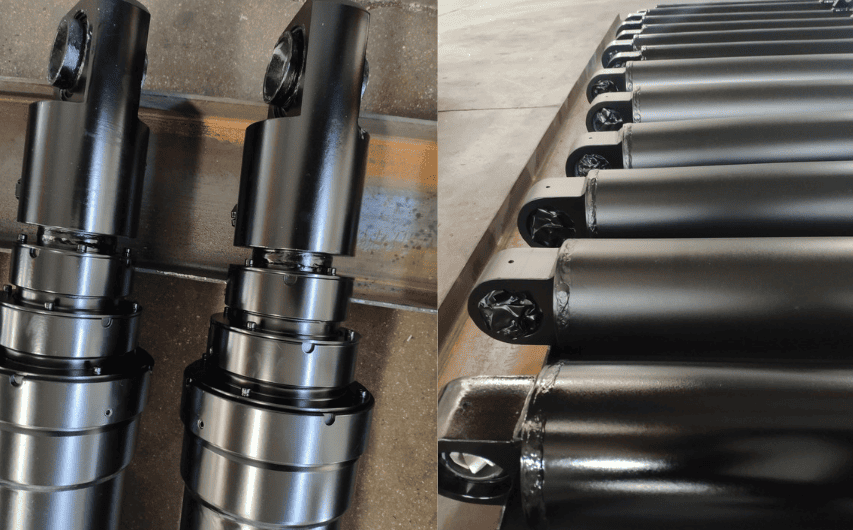

Silinder pin-ke-pin tidak bekerja secara terpisah. Pin tetap, pin bergerak, dan mekanisme terhubung menentukan gerakan. Untuk 53-4592-106, katalog mencantumkan 48,00 inci tertutup dan 154,06 inci diperpanjang. Oleh karena itu, mesin memerlukan jalur yang terkontrol melintasi perubahan besar dalam jarak pusat pin.
Sebelum pemasangan, petakan dua posisi ujung dan beberapa posisi tengah. Periksa apakah silinder tetap berada dalam kisaran sudut yang diinginkan, apakah braket pemasangan membawa beban ke arah yang benar dan apakah struktur di sekitarnya memberikan ruang untuk pergerakan bodi, batang, pin, dan selang.
Pukulan yang panjang juga membuat perutean menjadi lebih penting. Selang harus mengikuti rakitan yang bergerak tanpa meregang, tersangkut, atau bergesekan dengan rangka. Tim layanan harus dapat mencapai pelabuhan dan memasang perangkat keras tanpa membongkar peralatan yang tidak terkait.

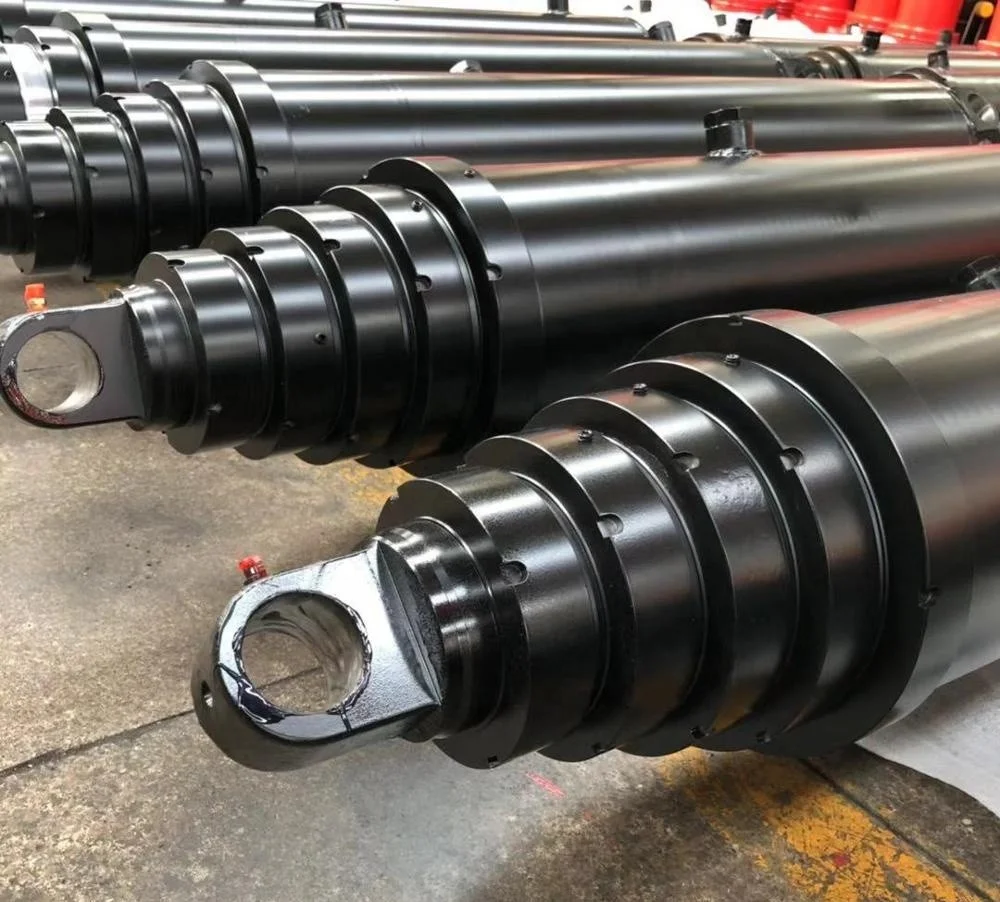

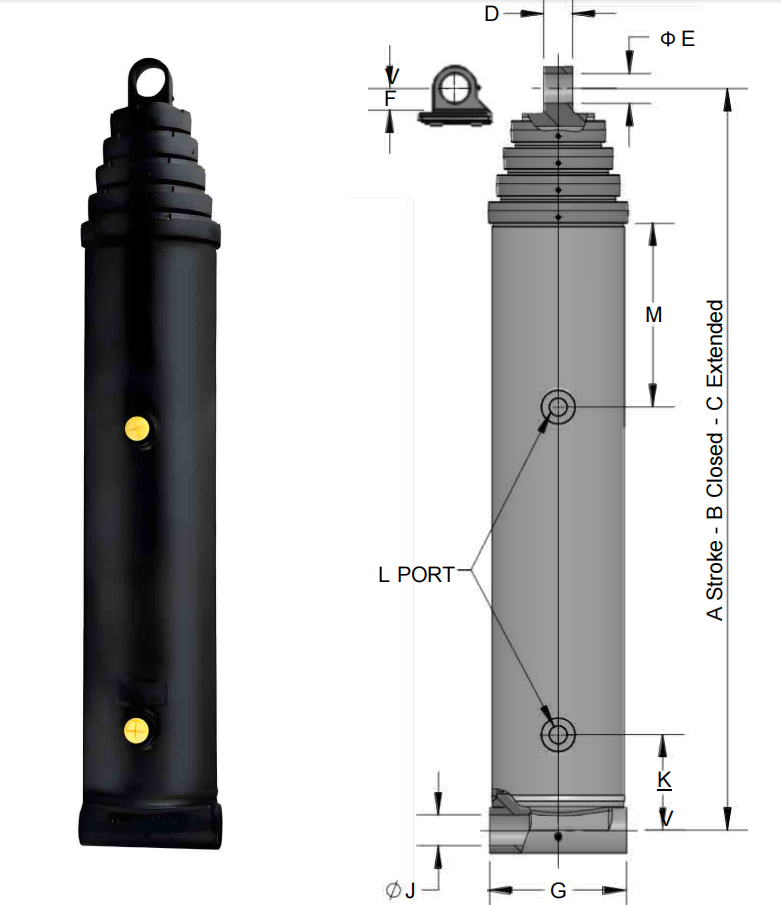

Dimensi katalog D, E, F, G, J dan K memberikan titik awal dimensi untuk pengaturan pemasangan. Bandingkan dengan gambar mesin daripada berasumsi bahwa langkah panjang adalah satu-satunya persyaratan pemasangan.
Port NPTF 3/4 harus sesuai dengan praktik pemasangan dan pemipaan hidrolik yang ada. Verifikasi adaptor, metode penyegelan, radius tikungan selang, dan orientasi port sebelum silinder dipasang di ruang terbatas.
Baris produk mencantumkan 1,7 galon volume pengisian oli dan 6,0 galon volume oli tambahan. Sistem hidrolik harus mempunyai volume reservoir yang cukup untuk silinder, selang, blok katup dan posisi pengoperasian sebenarnya. Nilai-nilai katalog ini bukanlah perhitungan ukuran reservoir yang lengkap.
Berat yang tercantum adalah 208 lb. Nilai tersebut penting selama pengangkutan, perencanaan pemasangan, dan desain braket. Berikan metode pengangkatan yang aman dan pastikan bahwa struktur mesin dapat menopang silinder dan memindahkan beban kerja melalui sambungan pin.
53-4592-106 dapat ditinjau untuk peralatan OEM perjalanan panjang dan proyek penggantian yang menggunakan silinder pin-to-pin. Ini adalah kandidat untuk mekanisme dimana titik pemasangan tetap dan bergerak berjauhan pada ekstensi penuh, asalkan geometri mesin sesuai dengan dimensi katalog.
Kutipan tidak boleh didasarkan pada nomor model saja. HCIC memerlukan gambar mesin atau pengukuran lapangan yang akurat, tekanan pengoperasian, arah beban, frekuensi siklus, detail pin, dan informasi sambungan hidraulik untuk menilai aplikasi.
Silinder hidraulik pin-ke-pin 53-4592-106 adalah opsi Seri 4000 langkah panjang untuk mekanisme yang memerlukan perubahan tertentu pada jarak pusat pin. Stroke 106,06 inci, panjang tertutup 48,00 inci, panjang diperpanjang 154,06 inci, port NPTF 3/4 inci, nilai pengisian 1,7 galon, nilai tambahan 6,0 galon, dan berat katalog 208 pon memberikan tim OEM dasar yang tepat untuk tinjauan pemasangan awal.
Kirim geometri gerak penuh, detail pemasangan, data hidraulik, dan rencana penanganan ke HCIC sebelum memesan. Informasi tersebut diperlukan untuk menentukan apakah model perjalanan jauh ini cocok dengan alat berat secara keseluruhan.
HCIC, juga dikenal sebagai Jinan Huachen Industrial Co., Ltd., memasok silinder hidrolik, unit tenaga hidrolik, dan komponen terkait untuk kendaraan, penanganan limbah, konstruksi, dan peralatan industri. Kesesuaian produk harus dikonfirmasikan terhadap desain mesin secara keseluruhan dan persyaratan keselamatan yang berlaku.
