Unit Tenaga Hidraulik DC

Unit daya hidraulik DC adalah jantung dari hidraulik bergerak bebas PTO, bukan aksesori.

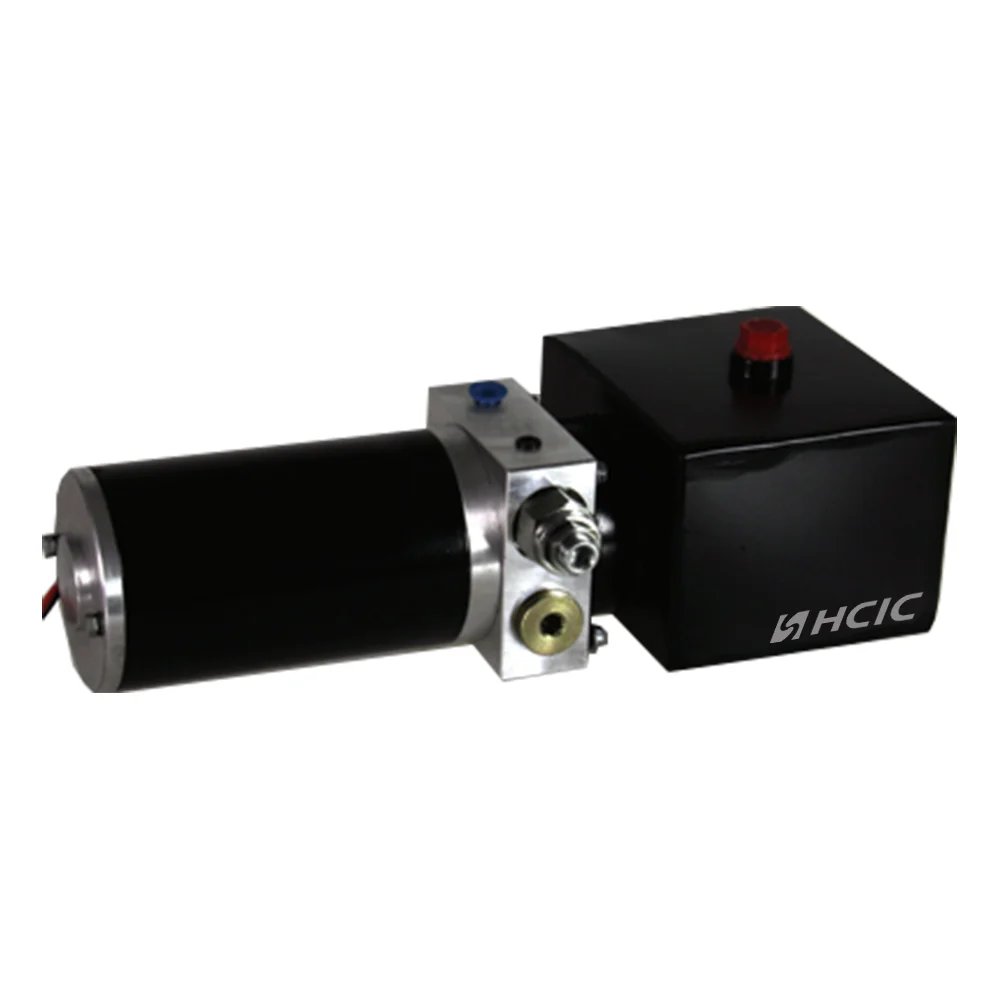

Unit HCIC PU-series sepenuhnya dibuat di Jinan — tanpa outsourcing, tanpa label putih. Masing-masing menggunakan motor lilitan internal, pompa roda gigi yang disesuaikan dengan beban, dan blok katup yang dikerjakan pada peralatan silinder CNC kami.

Dioperasikan dengan baterai truk 12V/24V, alat ini memberi daya pada silinder untuk kerekan trailer pembuangan, lift gunting, dan dek miring. Tidak ada PTO atau mesin yang berjalan; cukup sambungkan kabel dan selang.

Kegagalan yang umum terjadi disebabkan oleh ukuran kabel yang terlalu kecil, udara yang terperangkap, atau katup pelepas yang salah disetel. Setiap unit diuji beban 3 menit pada tekanan 110%. Unit dengan lonjakan penarikan amp lebih dari 8% akan dikalibrasi ulang.

I. Perincian Produk — Apa yang Sebenarnya Anda Dapatkan

1.1 Motornya

Kami memutar motor DC kami sendiri. Luka seri 2 kutub, insulasi Kelas H dengan suhu 180°C. PU-2000 menjalankan motor 2,0 kW. PU-4500 menjalankan motor 4,5 kW. Perbedaannya bukan hanya pada kekuatan — ini adalah siklus kerja.

Motor 2,0 kW pada sistem 12V menarik sekitar 200 amp pada beban penuh. Kebanyakan aki truk dapat bertahan selama 30-45 detik dalam cuaca normal. Di bawah -10°C, Anda menginginkan motor 4,5 kW pada sistem 24V. Minyak dingin kental. Motor marginal akan mati.

Angker diseimbangkan secara dinamis dengan toleransi G6.3. Kami memeriksa setiap motor pada Megger pada 500V DC sebelum perakitan. Resistansi isolasi di bawah 20 MΩ = tolak.

1.2 Pompa

Pompa roda gigi. Tubuh aluminium. Roda gigi baja yang dikeraskan, digiling hingga permukaan akhir Ra 0,8 μm pada sisi gigi.

Rentang perpindahan:

• PU-2000: 1,2 cc/putaran hingga 3,2 cc/putaran
• PU-3000: 2,5 cc/putaran hingga 5,0 cc/putaran
• PU-4500: 4,0 cc/putaran hingga 8,0 cc/putaran

Mengapa ini penting: laju aliran = perpindahan × RPM motor. Pompa 3,2 cc pada 2800 RPM menghasilkan sekitar 9 liter per menit. Itu menentukan seberapa cepat silinder Anda bergerak. Silinder langkah 40 inci dengan lubang 4 inci membutuhkan sekitar 8,2 liter untuk dapat memanjang sepenuhnya. Pada 9 L/mnt, hal ini terjadi dalam waktu sekitar 55 detik. Ubah perpindahan pompa dan Anda mengubah kecepatan itu. Matematika sederhana. Tidak ada keajaiban.

1.3 Blok Katup

Mesin CNC dari billet aluminium 6061-T6. Tidak dilemparkan. Badan cor mempunyai porositas. Kami mengetahui bahwa pada tahun 2005 setelah batch 200 unit muncul kembali dengan retakan halus yang menyebar dari rongga pengecoran.

Konfigurasi standar:

• Satu katup periksa (tipe si kecil, dudukan yang diperkeras)
• Satu katup pelepas (aksi langsung, dapat disesuaikan dari 10 hingga 25 MPa)
• Satu katup solenoid penurun (koil NC, 12V atau 24V)
• Port kerja SAE #6 atau #8

Relief diatur dan disegel di pabrik hingga 1,1× tekanan terukur sistem. Kami menggunakan tempat uji bermuatan nitrogen, bukan alat uji bobot mati. Penguji bobot mati baik untuk laboratorium kalibrasi; mereka tidak menangkap penyimpangan tekanan retak dinamis.

1.4 Waduk

Tangki baja yang dipasang secara horizontal. dinding 2 mm. Dilapisi bubuk di dalam dan luar. Pelat penyekat internal untuk mengurangi percikan minyak di tanah yang tidak rata.

Kapasitas: 4L, 6L, 8L, 12L, 15L.

Tutup pernafasan memiliki elemen filter 40 mikron. Anda akan terkejut betapa banyak unit yang gagal karena seseorang kehilangan tutup pernafasan dan kotoran masuk. Sebutir pasir pada ukuran 150 mikron akan merusak rumah pompa roda gigi dalam waktu sekitar 20 siklus.

II. Spesifikasi Teknis

AKU AKU AKU. Skenario Aplikasi

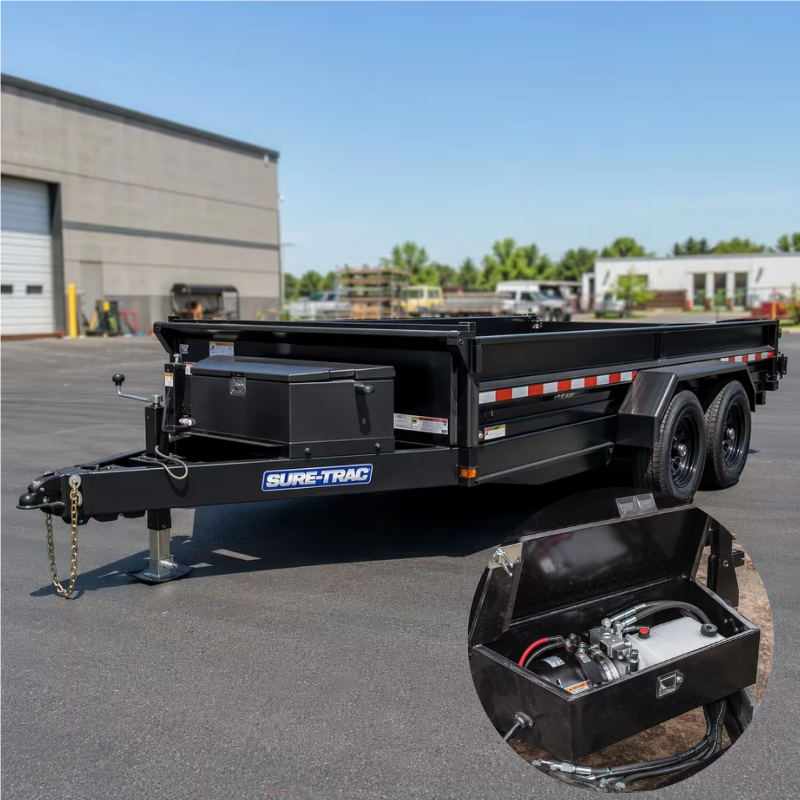

3.1 Trailer Pembuangan (2-10 Ton)

Ini adalah 70% dari tujuan pengiriman seri PU kami. Trailer pembuangan berporos tunggal seberat 5 ton dengan kerekan teleskopik 4 tahap memerlukan daya sekitar 16 MPa untuk memutus beban pada sudut kemiringan 45°. PU-3000 pada 20 MPa memberikan margin 25%. Margin tersebut penting bila muatannya adalah pasir basah, bukan kerikil kering.

Unit dipasang di lidah trailer, di dalam wadah baja. Kabel yang mengalir dari baterai ke motor harus berukuran minimal 35 mm² untuk jarak di bawah 3 meter. Kami menyertakan relai kontaktor 200A di setiap unit. Jangan lewatkan relai. Anda akan mengelas kontak solenoid di pengontrol manual.

3.2 Pengangkut Mobil / Trailer Dek Miring

Persyaratan aliran yang lebih rendah. Silinder bor satu tahap 3 inci yang menjalankan langkah 24 inci membutuhkan sekitar 2,8 liter untuk memanjang. Dengan kecepatan 5 L/mnt dari PU-2000 dengan pompa 2,0 cc, dek tersebut dapat dimiringkan dalam waktu sekitar 34 detik. Cukup mulus sehingga mobil tidak terhuyung-huyung.

3.3 Lift Gunting & Derek Truk Servis

Aplikasi ini memerlukan penahanan. Ketika silinder berhenti, silinder harus tetap berhenti — tidak ada gerakan merayap, tidak ada penyimpangan selama 8 jam. Kami menentukan katup periksa yang dioperasikan pilot pada blok katup untuk pesanan ini. Dudukan si kecil menempel pada permukaan yang tersusun. Kebocoran pada tekanan terukur 80%: kurang dari 0,1 cc per menit.

3.4 Model Kerekan yang Kompatibel

Seri PU kami telah disesuaikan dengan silinder power hoist HCIC:

IV. Pertanyaan Umum

V. Manufaktur — Bagaimana Kami Membangunnya

Rumah motor dimulai sebagai tabung baja 1050. Kami memotongnya, menghadap kedua ujungnya, dan memasang dudukan stator hingga toleransi H7 pada mesin bubut CNC. Stator ditekan dengan interferensi fit 0,02 mm. Terlalu longgar dan bergetar. Terlalu ketat akan membuat casing retak saat cuaca dingin.

Roda gigi pompa dipasang dari 20CrMnTi, kemudian dikarburasi hingga kedalaman kotak 0,8-1,0 mm pada 58-62 HRC. Rumah roda gigi diasah hingga lubang Ra 0,4 μm. Jarak bebas ujung gigi: 0,06-0,10 mm. Di bawah 0,06 mm dan ekspansi termal mengunci roda gigi. Di atas 0,10 mm dan efisiensi volumetrik turun di bawah 85%.

Setiap unit yang dirakit masuk ke bangku tes. Kami mencatat:

• Penarikan arus tanpa beban (garis dasar untuk pemasangan motor/pompa tersebut)
• Laju aliran pada tekanan balik 10 MPa
• Tekanan retak katup pelepas
• Kebocoran internal pada tekanan terukur 80% (tahan selama 30 detik)
• Amp menarik pada beban penuh

Semua data dimasukkan ke dalam lembar tes bernomor seri. Anda mendapatkan salinan dengan unit tersebut.

VI. Tentang HCIC

HCIC telah membuat produk hidrolik sejak tahun 1998. 300+ staf. Tiga pabrik di Provinsi Shandong. 54+ juta USD dalam penjualan tahunan. Produk dikirim ke 50+ negara.

Kami bukan perusahaan dagang. Kami memiliki lini CNC, sel las, mesin asah, dan bangku pengujian. Saat Anda mengirim email kepada kami tentang unit tenaga hidrolik, Anda berbicara dengan orang yang mengerjakan blok katup, bukan perantara yang belum pernah melihat bagian dalam pompa.

Tim R&D kami terdiri dari 10 insinyur dengan pengalaman masing-masing 15-25 tahun di bidang hidrolika. Kami tidak hanya meniru desain kompetitor. Saat pelanggan mengirimkan laporan kegagalan kepada kami, tim teknik kami akan melakukan pembedahan menyeluruh — metalurgi, penyelesaian permukaan, inspeksi dimensi — dan mengeluarkan tindakan perbaikan dalam waktu 14 hari.

bersertifikat ISO 9001:2015. Jalur nitridasi QPQ internal. Pengujian semprotan garam sesuai ASTM B117.

Kami juga memproduksi:

• Silinder teleskopik kerja ganda (penanganan limbah, trailer pembuangan)
• Silinder sistem terpal
• Silinder tabung silang yang dilas
• Silinder tie-rod (AG dan industri)
• Silinder bajak salju
• Manifold hidrolik dan rakitan katup khusus
