Deskripsi Produk

Silinder boom truk pompa beton mengontrol pergerakan boom penempatan. Boom dapat dilipat untuk transportasi, dibuka di lokasi kerja dan mempertahankan posisinya saat beton bergerak melalui jalur pengiriman. Oleh karena itu, silinder melakukan lebih dari sekadar memanjang dan memendek. Ini mengendalikan struktur artikulasi besar saat alat berat bekerja di bawah tekanan, getaran, dan kondisi beban yang berubah-ubah.

HCIC mencantumkan silinder boom sebagai salah satu dari tiga kategori fungsional utama silinder hidrolik truk pompa. Artikel produk ini berfokus pada aplikasi boom-silinder saja. Ia tidak menggabungkan silinder boom dengan silinder cadik atau silinder pemompaan.

Bagi kontraktor atau pembuat peralatan, keputusan pembelian tergantung pada pergerakan yang terkendali, ketahanan terhadap tekanan, umur lelah, keakuratan pemasangan, dan kemudahan servis. Silinder boom yang sesuai dengan pusat pin tetapi tidak tahan getaran bukanlah solusi. Silinder yang kuat dengan posisi port yang salah juga bukan solusi.

I. Spesifikasi Teknis

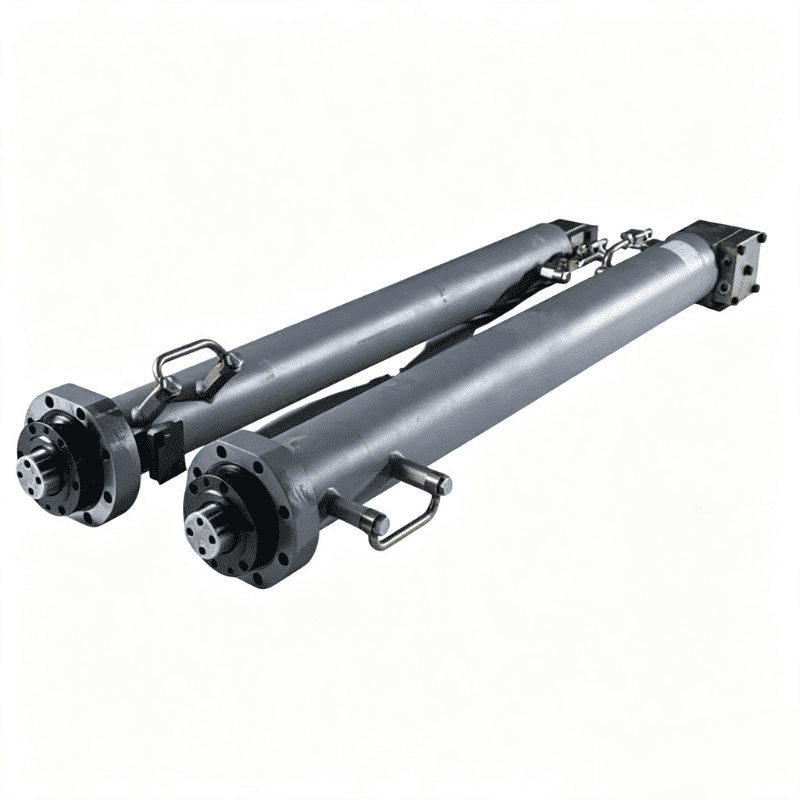

Concrete Pump Truck Boom Cylinder

Kisaran berikut tercantum dalam katalog HCIC 2026 untuk silinder hidrolik truk pompa dan digunakan sebagai selubung teknis untuk aplikasi silinder boom:

Parameter	Rentang Katalog
Diameter lubang	50‑450mm
Diameter batang	32‑280mm
Stroke	200‑8.000 mm
Tekanan kerja	16‑45 MPa
Suhu kerja	-40℃ hingga +120℃
Aplikasi utama	Truk pompa beton dan peralatan konstruksi yang kompleks
Prioritas desain	Ketahanan tekanan tinggi, ketahanan getaran dan umur pemakaian yang panjang

Kisarannya luas karena silinder boom truk pompa bukanlah ukuran universal tunggal. Spesifikasi akhir tergantung pada bagian boom, jarak pin-pusat, gaya yang dibutuhkan, sudut kerja, susunan katup, dan ruang pemasangan yang tersedia.

II. Mengapa Desain Boom-Silinder Sulit

2.1 Silinder Membawa Struktur Bergerak

Silinder boom dipasang di antara tautan yang bergerak. Bebannya berubah seiring perubahan sudut boom. Pada satu titik pergerakan, silinder mungkin perlu memulai bagian yang berat. Pada titik lain, mungkin perlu menahan boom sementara garis beton dan geometri boom menciptakan gaya reaksi yang berbeda.

Perubahan beban itulah yang menyebabkan silinder harus dipilih dari diagram pergerakan yang lengkap, bukan dari diameter lubang saja. Pemasok memerlukan persyaratan gaya, langkah, pusat pin, dan tekanan pengoperasian sebelum desain dapat disetujui.

2.2 Getaran Adalah Bagian dari Operasi Normal

Truk pompa beton bekerja dengan getaran mesin, denyut hidrolik, guncangan transportasi jalan raya, dan pergerakan boom. Katalog mengidentifikasi ketahanan terhadap getaran sebagai keunggulan inti rangkaian produk ini.

Laras, titik pemasangan yang dilas, piston, batang dan segel harus berfungsi sebagai satu kesatuan. Kesalahan penyelarasan kecil pada lug pemasangan dapat menimbulkan beban samping pada batang. Selama siklus yang berulang, beban samping meningkatkan keausan pemandu dan tegangan seal. Oleh karena itu, keakuratan pemasangan merupakan bagian dari keandalan silinder, bukan sekadar detail pemasangan.

2.3 Kisaran Tekanan dan Suhu

Katalog mencantumkan kisaran tekanan kerja 16-45 MPa dan kisaran suhu kerja -40°C hingga +120°C untuk selubung silinder hidrolik truk pompa. Titik yang benar dalam rentang tersebut bergantung pada sistem sebenarnya.

Pembeli tidak boleh memperlakukan angka atas sebagai pengaturan pengoperasian default. Pompa, katup pelepas, selang, katup kontrol, silinder, dan rangka harus dinilai sebagai suatu sistem yang lengkap. Lonjakan tekanan dan ekspansi termal juga perlu dipertimbangkan selama peninjauan desain.

AKU AKU AKU. Bahan dan Proses Pembuatan

3.1 Bahan Barel Kekuatan Tinggi

Katalog tersebut menjelaskan material berkekuatan tinggi yang dikembangkan bersama untuk laras silinder. Ini mengidentifikasi membosankan dan bergulir sebagai rute pemrosesan. Proses ini digunakan untuk meningkatkan kekasaran permukaan lubang dalam dan akurasi dimensi.

Lubang bagian dalam tersebut adalah permukaan kerja untuk seal piston dan sistem pemandu. Jika lubang di luar toleransi atau memiliki kondisi permukaan yang salah, silinder dapat mengalami gesekan berlebihan, kebocoran internal, atau keausan seal yang semakin cepat.

3.2 Batang Piston yang Dilas Gesekan

Katalog mengidentifikasi pengelasan gesekan sebagai proses batang piston untuk kelompok produk teknik ini. Pengelasan gesekan menyatukan komponen melalui tekanan dan panas yang dihasilkan oleh gerakan relatif. Ini menghindari zona las api terbuka dan dapat menghasilkan sambungan berulang ketika parameter dan metode inspeksi dikontrol.

Untuk silinder boom, sambungan harus ditinjau bersama dengan kelurusan batang, konsentrisitas, perlakuan permukaan, dan jalur beban melalui ujung pemasangan.

3.3 Penyegelan dan Bimbingan

Segel bertekanan tinggi dan komponen pemandu mengontrol kebocoran dan menjaga batang tetap sejajar. Dalam aplikasi boom, paket seal harus menghadapi perubahan tekanan, getaran, variasi suhu, dan kontaminasi luar ruangan.

Senyawa segel yang tepat harus dipilih dari cairan hidrolik, kisaran suhu dan tekanan. Gambar tersebut juga harus menyatakan perlakuan permukaan batang, pengaturan segel, lokasi pelabuhan dan toleransi pemasangan.

IV. Skenario Aplikasi

Truk pompa beton yang dipasang di truk.Silinder boom mengontrol pelipatan, pembukaan, dan penempatan boom penempatan beton.
Peralatan penempatan jangkauan jauh.Kisaran langkah yang besar mendukung geometri boom dan ukuran peralatan yang berbeda ketika dimensi pusat pin disediakan.
Mesin konstruksi terkena getaran.Rangkaian produk ini ditujukan untuk skenario konstruksi kompleks yang memerlukan ketahanan terhadap tekanan dan getaran.
Penggantian dan proyek OEM.HCIC dapat meninjau gambar yang ada, silinder yang aus, atau antarmuka mesin dan menghasilkan pengganti berdasarkan dimensi yang diverifikasi.

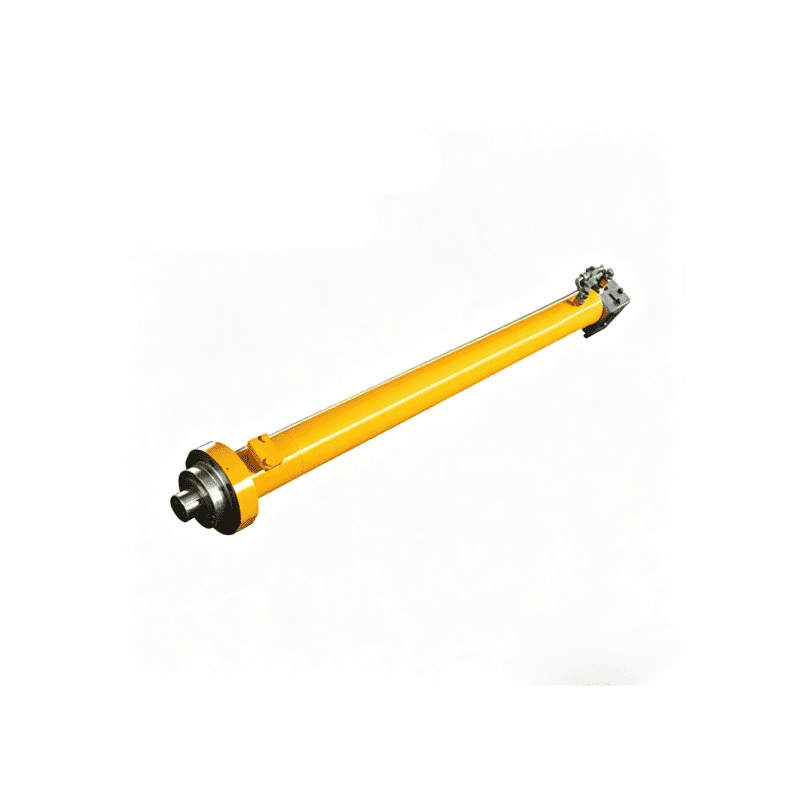

Concrete Pump Truck Boom Cylinders

V. Apa yang Harus Dikirim Pembeli

Untuk penawaran yang akurat, kirimkan:

Diameter lubang dan batang, jika diketahui
Pukulan yang diperlukan
Panjang pusat pin yang ditarik dan diperpanjang
Jenis pemasangan dan diameter pin
Tekanan kerja dan puncak
Tipe fluida hidrolik
Suhu pengoperasian minimum dan maksimum
Ukuran port, thread dan orientasi
Gambar boom atau foto silinder yang ada
Jumlah yang dibutuhkan dan tujuan pengiriman

Foto memang berguna, tetapi gambar berdimensi lebih baik. Jika silinder yang ada masih terpasang, berikan model mesin dan lokasi setiap pusat pemasangan.

VI. Pertanyaan Umum

Apa yang dikontrol oleh silinder boom truk pompa beton?

Ini mengontrol pergerakan dan posisi boom penempatan artikulasi pada truk pompa beton atau peralatan penempatan terkait.

Berapa ukuran bore dan stroke yang tersedia?

Kisaran katalognya adalah lubang 50‑450 mm, diameter batang 32‑280 mm, dan langkah 200‑8.000 mm. Ukuran akhir dipilih dari geometri alat berat dan kebutuhan beban.

Bisakah silinder boom digunakan pada 45 MPa?

Katalog mencantumkan 16‑45 MPa sebagai kisaran tekanan kerja untuk grup produk silinder hidrolik truk pompa. Tekanan yang disetujui untuk silinder tertentu harus dikonfirmasi dari gambar, material, dan sistem hidrolik lengkapnya.

Mengapa membosankan dan bergulir itu penting?

Mereka meningkatkan kondisi permukaan lubang dalam dan akurasi dimensi. Hal ini secara langsung memengaruhi masa pakai seal piston, gesekan, dan kebocoran internal.

Mengapa katalog menyebutkan pengelasan gesekan?

Pengelasan gesekan digunakan untuk proses pembuatan batang piston dalam kelompok produk teknik ini. Ini memberikan metode penyambungan terkontrol yang masih harus diverifikasi untuk konsentrisitas, kelurusan, dan kapasitas beban.

Bisakah HCIC melakukan penggantian dari sampel?

Ya, silinder yang ada bisa direview sebagai referensi. Berikan panjang pin‑tengah, lubang, batang, goresan, port, detail pemasangan, dan foto. Produksi akhir harus mengikuti gambar yang disetujui.

VII. Tentang HCIC

HCIC telah memproduksi produk hidrolik sejak tahun 1998. Perusahaan ini menyediakan silinder hidrolik dan unit daya untuk konstruksi, penanganan limbah, transportasi dan aplikasi industri lainnya.

Untuk peralatan pompa beton, pendekatan teknik HCIC didasarkan pada silinder dan antarmuka mesin secara bersamaan. Bore, stroke, tekanan kerja, suhu, pemasangan, pengaturan port dan proses material ditinjau sebagai satu spesifikasi.
