Dimensi (P*L*T):2880x2450x2700 Ukuran Meja (mm):1000x500 Jumlah Sumbu:5 Perjalanan Meja (X) (mm):800 Perjalanan Meja (Y) (mm):500 Perjalanan Meja (Z) (mm):500 Akurasi Pemosisian (mm):0,0075 Pengulangan (X/Y/Z) (mm):0,005 Rentang Kecepatan Spindel (r.p.m):1 - 8000 r.p.m Tenaga Motor Spindel (kW):7,5 Maks. Beban Meja (kg):600 kg Minimal. Waktu Penggantian Alat:3
Mesin penggilingan mengacu pada mesin penggilingan yang digunakan untuk memproses berbagai permukaan benda kerja. Umumnya, pemotong frais terutama digerakkan oleh gerakan berputar, dan benda kerja serta pemotong frais bergerak sebagai gerakan umpan. Bisa diolah bidang, alur, juga bisa diolah berbagai permukaan lengkung, roda gigi dan sebagainya.
Pasir resin berkualitas tinggi
poros Taiwan
Sekrup bola Taiwan dan mur pengunci
Silinder tekanan Taiwan
NSK Jepang dengan kopling R+W Jerman
Sistem pelumasan otomatis
Konveyor chip bersifat opsional
Aplikasi:

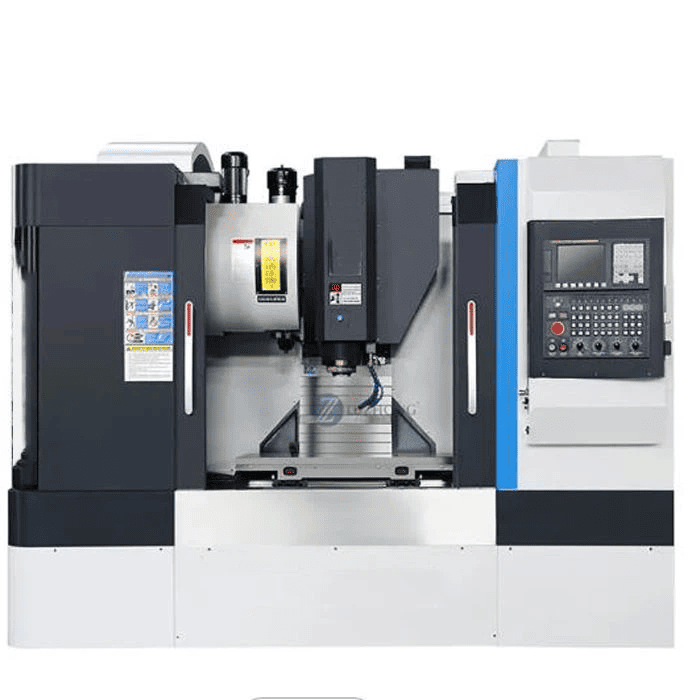

VMC ini cocok untuk pemrosesan mekanis dan pembuatan cetakan. Dan dapat memenuhi kebutuhan pemrosesan mulai dari kasar
pemesinan untuk menyelesaikan pemesinan. Ini juga dapat menyelesaikan banyak prosedur kerja seperti penggilingan, pengeboran, penyadapan, pemboran, dll.
Semua parameter dapat disesuaikan
Parameter sampel
| TIDAK. | Barang | Spesifikasi |
|---|---|---|
| Parameter teknis alat mesin: | ||
| 1 | Badan mesin dan seluruh bagiannya terbuat dari coran nano | |
| 2 | Ukuran meja | 500×400mm |
| 3 | Alur-T (lebar x jumlah x jarak) | 10×5×78mm |
| 4 | Beban terbesar | 200KG |
| 5 | Ketinggian umpan maksimum | 280mm |
| 6 | Jarak dari permukaan spindel ke tempat kerja | 100-280mm |
| 7 | Perjalanan triaksial X/Y/Z | 450/400/170mm |
| 8 | Diameter spindel | Ø100mm |
| 9 | Kecepatan spindel | 36000RPM |
| 10 | Tenaga motor spindel | 6KW |
| 11 | Kapasitas perpustakaan alat spindel | 8 |
| 12 | Waktu penggantian alat | 5S |
| 13 | Spindelnya meruncing | ISO25 |
| 14 | Kelas perpustakaan pisau | Rotasi cakram servo |
| 15 | Tingkat pergerakan cepat X/Y/Z | 12/12/12m/menit |
| 16 | Kecepatan pemrosesan | 6－12m/menit |
| 17 | Akurasi posisi | ±0,006/300mm |
| 18 | Akurasi posisi berulang | ±0,006/300mm |
| 19 | Akurasi permukaan mesin | ≤Ra1.6 |
| 20 | Akurasi pemesinan | ±0,01 mm |
| 21 | Opsional empat sumbu lima sumbu | Ya |
| 22 | Sudut rotasi sumbu A | ±105 derajat |
| 23 | Sudut putaran sumbu C sumbu kelima | 360 derajat |
| 24 | Mode hubungan lima sumbu | 5 sumbu dengan gerakan |
| 25 | Tegangan kerja | 380V/50HZ±10% atau 220V/60HZ |
| 26 | Ukuran mesin (p * L * T) | 1450×1600×2100mm |
| 27 | Berat badan | 1500KG |
| B Detail konfigurasi alat mesin parameter merek: | ||
| 1 | Konfigurasi sistem | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Poros | Spindel berpendingin oli berpresisi tinggi, berkecepatan tinggi, dan senyap 6KW |
| 3 | Sekrup bola | Jepang NSK, Jerman RexRoth) 2005 |
| 4 | Panduan linier | Panduan presisi tinggi HIWIN/ABBA Taiwan H25 |
| 5 | Satuan servo | Motor Servo Panasonic 750W/Ncstudio |
| 6 | Bantalan batang kawat | Bantalan kelas presisi TPI Taiwan |
| 7 | Mengalihkan catu daya | Pakan Taiwan Ming |
| 8 | Saklar listrik | Cina dagu |
| 9 | konverter | * Konverter persegi |
1. Mesin penggilingan gantry: termasuk mesin penggilingan gantry dan mesin bor, mesin penggilingan dan planing gantry dan mesin penggilingan kolom ganda, digunakan untuk memproses sebagian besar.
2. Mesin penggilingan kolom tunggal dan mesin penggilingan lengan tunggal: kepala penggilingan horizontal yang pertama dapat bergerak di sepanjang rel pemandu kolom, meja untuk umpan memanjang; Kepala penggilingan ujung yang terakhir dapat bergerak secara horizontal di sepanjang rel pemandu kantilever, dan kantilever juga dapat menyesuaikan ketinggian di sepanjang rel pemandu kolom. Keduanya digunakan untuk memproses bagian besar.
3. meja tidak mengangkat mesin penggilingan: ada dua jenis meja kerja persegi panjang dan meja kerja bulat, merupakan mesin penggilingan ukuran sedang antara mesin penggilingan meja pengangkat dan mesin penggilingan gantry. Pergerakan vertikalnya dilakukan dengan mengangkat kepala penggilingan pada kolom.
4. Mesin penggilingan instrumen: mesin penggilingan meja pengangkat kecil, digunakan untuk memproses instrumen dan bagian kecil lainnya.
5. Mesin penggilingan perkakas: Digunakan untuk pembuatan cetakan dan perkakas, dilengkapi dengan kepala penggilingan vertikal, meja Sudut universal dan steker serta aksesori lainnya, tetapi juga untuk pemesinan pengeboran, pengeboran, dan interpolasi.
6. Mesin penggilingan lainnya: seperti mesin penggilingan alur pasak, mesin penggilingan CAM, mesin penggilingan poros engkol, mesin penggilingan jurnal bergulir dan mesin penggilingan ingot persegi, dll., adalah mesin penggilingan khusus yang diproduksi untuk memproses benda kerja yang sesuai.

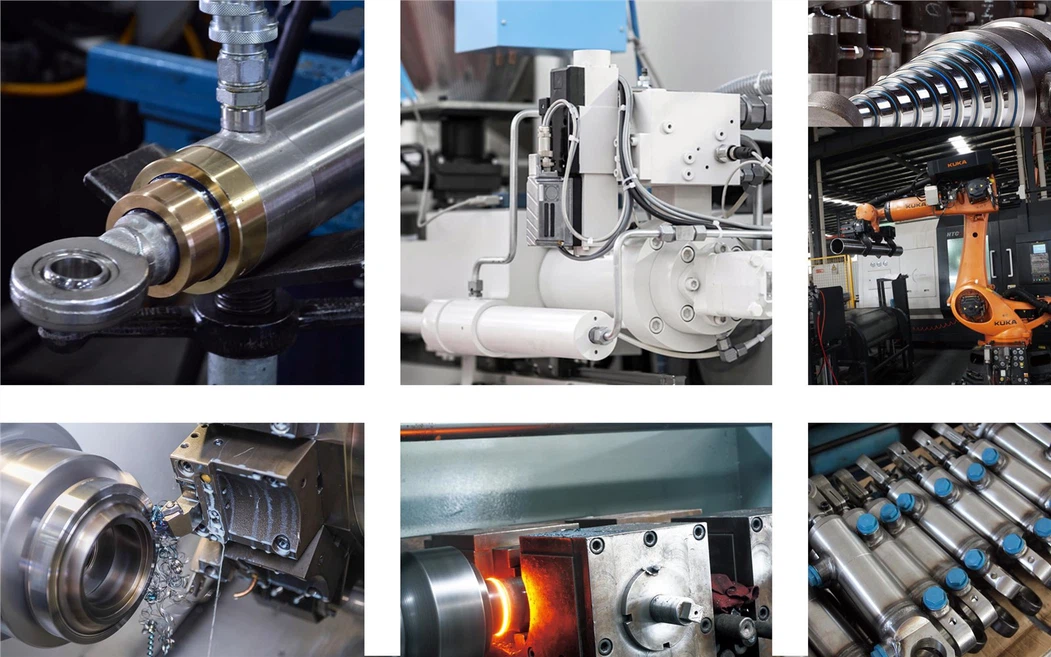

HCIC adalah produsen hidrolik profesional dengan pengalaman ekspor selama 25 tahun, terutama bergerak dalam bidang desain, manufaktur, instalasi, transformasi, commissioning sistem hidrolik dan layanan penjualan merek komponen hidrolik.

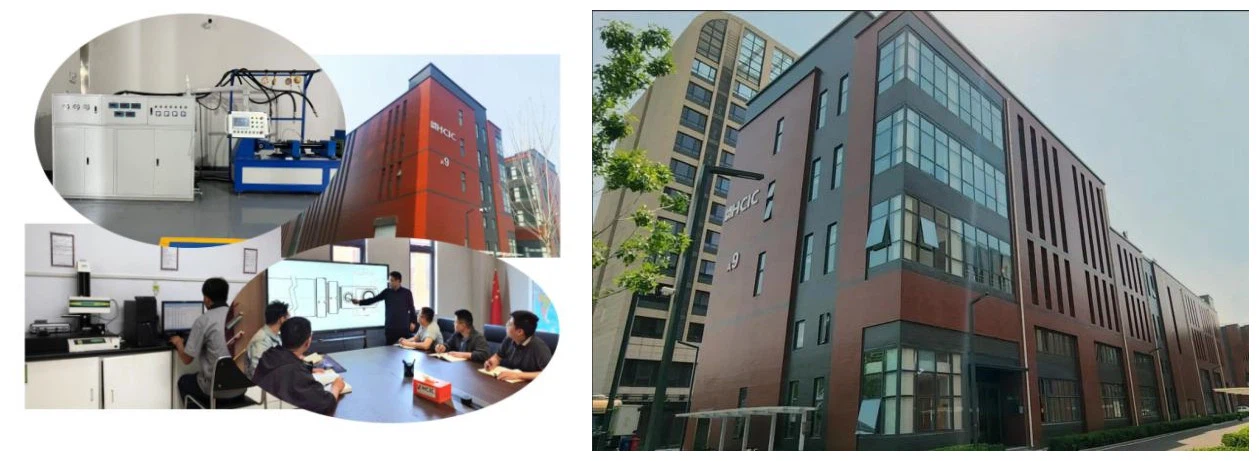

Kami memiliki lebih dari 30 tahun pengalaman komprehensif dalam pembuatan silinder hidrolik dan layanan desain sistem hidrolik. Kekuatan komprehensif kami termasuk yang terbaik di dunia, dan 90% penjualan kami berasal dari pelanggan tetap. Semua pelanggan puas dengan kualitas layanan kami. Basis produksi kami terletak di Jinan, Provinsi Shandong, Cina. Ini adalah kota yang sangat berbudaya, dan terdapat banyak pelabuhan besar di dekatnya.
1. Pengalaman 13 tahun.
2. Pengerjaan sempurna. Selalu berkomitmen untuk penelitian dan pengembangan.
3. Memastikan produk memenuhi standar kualitas.
4. Memastikan barang akan dikirim tepat waktu.
5. Kami akan membalas Anda dalam waktu 2 jam.
6. Memberikan pelayanan yang hangat dan ramah serta layanan purna jual.
7. Dijamin kualitas bagus dan pelayanan terbaik, karena Anda membeli dari pemasok lokal.
8. Berbagai macam desain, warna, gaya, pola dan ukuran tersedia.
9. Spesifikasi yang disesuaikan dipersilakan.
1.Bagaimana Anda menjamin kualitasnya?
Kami akan menguji dan mengirimkan video pengujian ke konfirmasi pembeli sebelum pengiriman.
2. Kapan Anda akan mengirimkan pesanan?
Setelah kami mendapat konfirmasi pembayaran, kami akan berusaha sebaik mungkin mengirimkannya dalam waktu 48 jam.
3. Bagaimana cara melacak pesanan saya?
Setelah pesanan Anda dikirim, kami akan mengirimkan detail pengiriman melalui email.
4. Jika saya tidak puas dengan produknya, bisakah saya mengembalikan barang?
Ya, kami menawarkan layanan penukaran dan perbaikan dalam masa garansi.
5. Bagaimana Anda membuat bisnis kita memiliki hubungan jangka panjang dan baik?
A. Kami menjaga kualitas yang baik dan harga yang kompetitif untuk memastikan pelanggan kami mendapatkan keuntungan;
B. Kami menghormati setiap pelanggan sebagai teman kami dan kami dengan tulus berbisnis dan berteman dengan mereka, dari mana pun mereka berasal.
