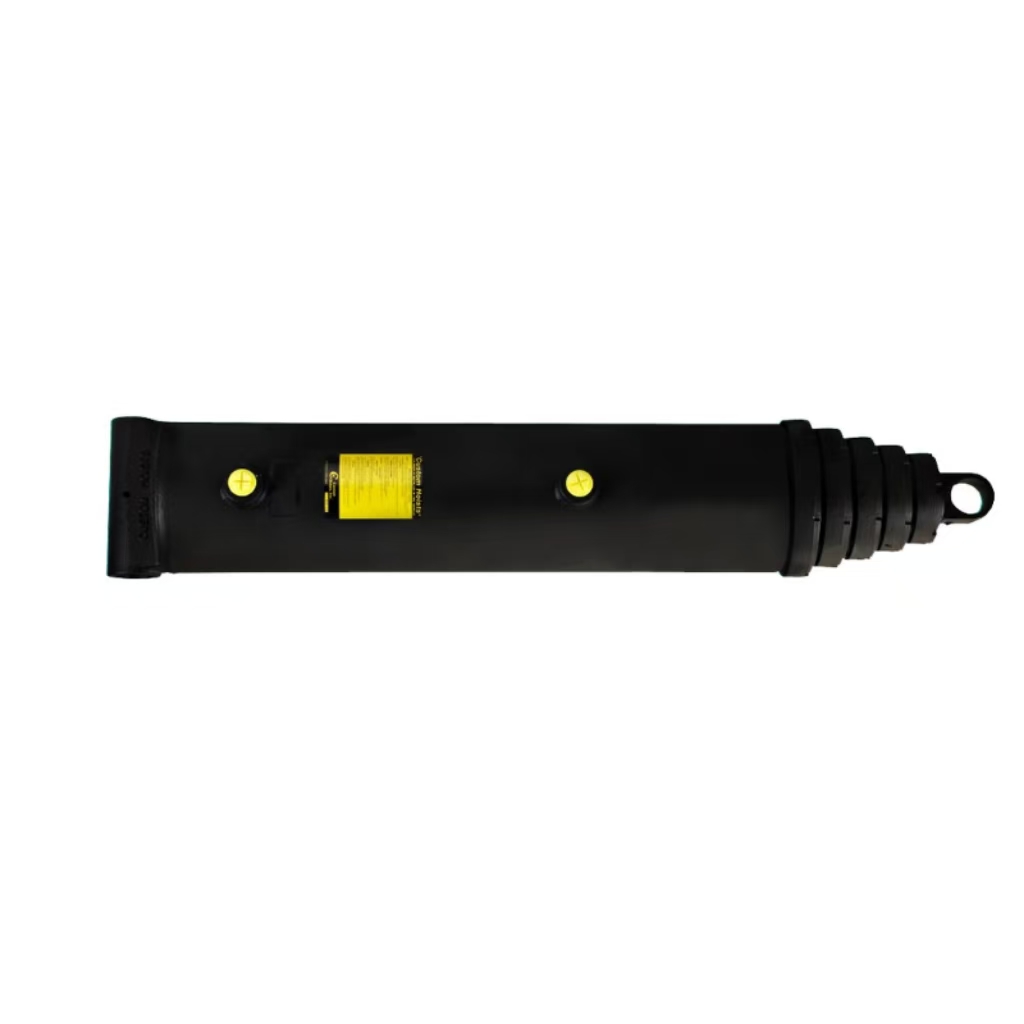

Dibuat agar kuat dan mudah diservis, Silinder Hidraulik Teleskopik Kerja Tunggal Seri CH ini dilengkapi dengan pemasangan tabung silang, tahapan baja yang dipoles, dan lapisan primer. Segel pengepakan V di bawah tekanan tinggi dan rendah, sementara mur pengepakan eksternal menambah dukungan dan menyederhanakan perawatan.
Body o.d.:
9,5 inciStroke:
279,25 inciPSI:
2000Retracted:
77,5 inciPemasangan lintas tabung adalah standar
Tersedia desain khusus dan trunnion
Dapat dibangun kembali
V-packing menyediakan penyegelan bertekanan tinggi dan bertekanan rendah
Mur pengepakan eksternal memberikan dukungan tambahan untuk tabung dan menyederhanakan servis
Tahapan baja yang dipoles
Primer selesai
Volume yang terdaftar dalam ekstensi penuh
| Berat: | 746,00 pon |
| Membosankan: | 8 inci |
| Stroke: | 279,25 inci |
| Tubuh o.d.: | 9,5 inci |
| PSI: | 2000 |
| Batang Dia.: | TIDAK |
| Pin Dia.: | TIDAK |
| Dicabut: | 77,5 inci |
| Diperpanjang: | 356,75 inci |
| Ukuran Pelabuhan: | 1.0NPTF |
| Beban Kolom: | 100.520 @ 2000 PSI |
| Pemasangan: | Tabung silang |
| Tahapan: |
Lima |
Model CH spesifik ini memiliki dimensi lubang 8 inci yang dipasangkan dengan langkah efektif kumulatif 279,25 inci, dengan panjang keseluruhan yang ditarik sebesar 77,5 inci dan dimensi yang diperluas sepenuhnya mencapai 356,75 inci. Nilai tekanan pengoperasian berkelanjutan ditetapkan pada 2000 PSI, dan setiap silinder yang telah selesai melewati uji ledakan hidrostatis pabrik pada 5000 PSI sebelum pengiriman untuk menghilangkan risiko kebocoran tersembunyi. Dengan berat 746 LBS per unit, laras utama berdiameter luar 9,5 inci mengadopsi pipa baja seamless yang dipertebal untuk bertahan dari benturan lateral dari jalan penambangan yang tidak rata dan jalan pengangkutan off-road. Diameter batang dan diameter pin diberi tanda NA karena desain teleskopik kerja tunggal ini mengandalkan perpanjangan laras berurutan, bukan batang piston terbuka untuk pengangkatan beban.
